SCHROFF IEL-Griff mit 0,1 Zoll Versatz - IEL-GRIFF UN O SW/GR 10ST

Art.-Nr. 20817-682 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20817682 EAN 4036088058974 Paketgewicht 0.249 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

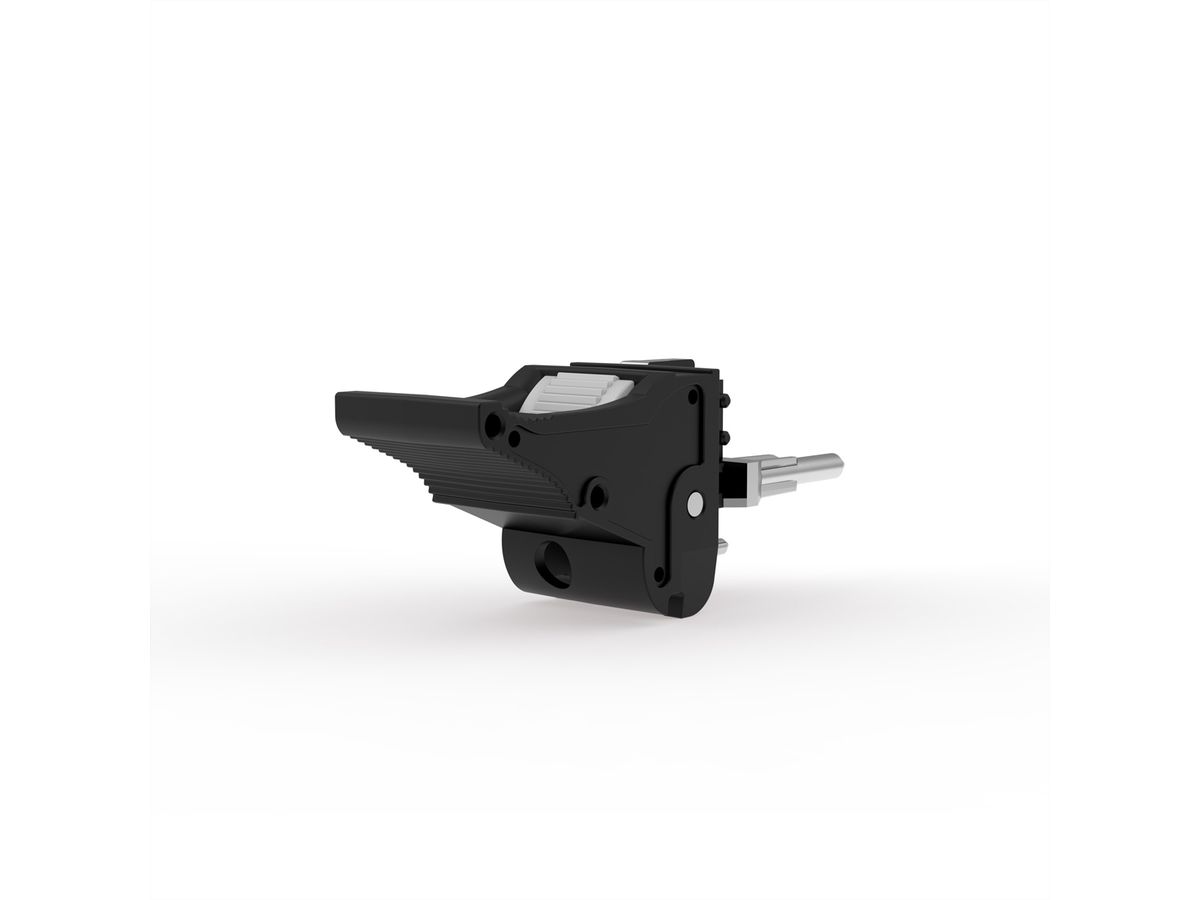

Ein-/Aushebegriff, Typ IEL, Hebel schwarz, Knopf grau, unten, 10 Stück

IEL-HANDLE BOT.BLK/GRY 10PC

Mit Verriegelung - Geeignet für Steck- und Ziehkräfte bis 700 N (pro Paar) - Für den Einbau von Mikroschaltern geeignet

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Griffe und Füße
Farbe
schwarz
RAL-Farbe
RAL 9005 Tiefschwarz
Höhe
25.5 mm
Breite
19.8 mm
Tiefe
60.45 mm
Verpackungshöhe
40 mm
Verpackungsbreite
110 mm
Verpackungstiefe
130 mm
Paketgewicht
0.249 kg
Lieferumfang (montiert):
Pos.1 (1x):
Knoten, Zn-Druck guss mit integriertem Zentrier pin für Loch streifen und IEEE-1101.10-Führungs schiene
Pos.2 (1x):
Hebel, Kunststoff PC, UL 94 V-0
Pos.3 (1x):
Taste, Kunststoff PC, UL 94 V-0
Pos.4 (1x):
Halsschraube mit Kreuz schlitz/Schlitz, M2,5 x 12,3, St, vernickelt
Pos.5 (1x):
Linsen kopf schraube mit Torx, M2,5 x 7, St, vernickelt

Downloads

Hersteller-Datenblatt - Deutsch (347.1 KB) Hersteller-Datenblatt - English (346.4 KB) Weitere PDF-Daten - 3D PDF mit CAD Daten (DWG/DXF/PDF/STEP) - Deutsch (2.2 MB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
