SCHROFF ratiopacPRO Komplettgehäuse - RATIOP.PRO HF 3HE 84TE 435T

Art.-Nr. 24572-056 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24572056 EAN 4036088033902 Paketgewicht 4.08 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

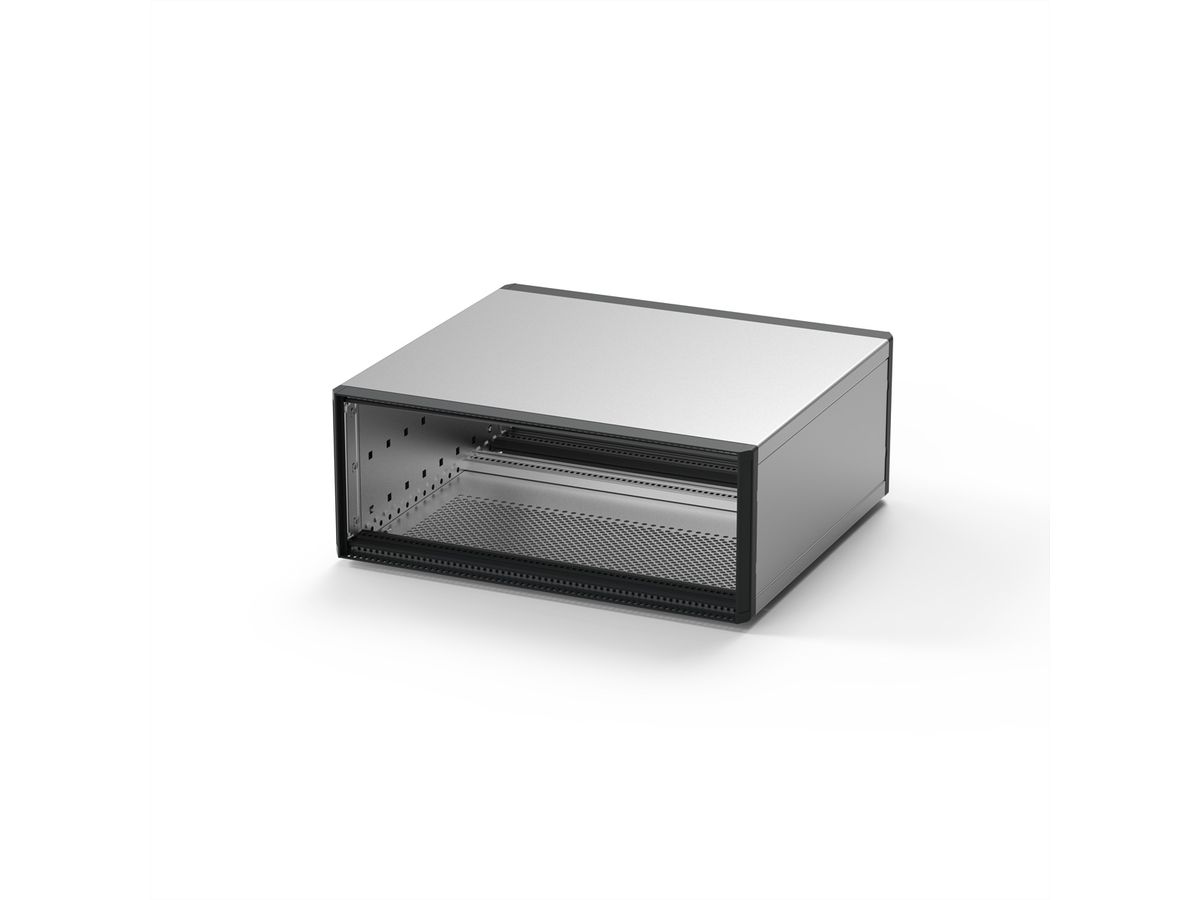

RatiopacPRO, komplettes Gehäuse, Desktop, geschirmt, Front Trim, 3 HE, 84 TE, 435 mm

RATIOPAC PRO HF 3U 84HP 435D

Tischgehäuse mit Blenden, Deckbleche einfach abnehmbar - EMV geschirmt - Gewindestreifen, Lochstreifen und Schirmungskomponenten vormontiert, für Backplanemontage mit Isolierstreifen - Symmetrischer Aufbau, identische Front- und Rückseite

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
3 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
25 kg
Höhe
132.6 mm
Breite
448.9 mm
Tiefe
435.5 mm
Verpackungshöhe
100 mm
Verpackungsbreite
440 mm
Verpackungstiefe
490 mm
Paketgewicht
4.285 kg

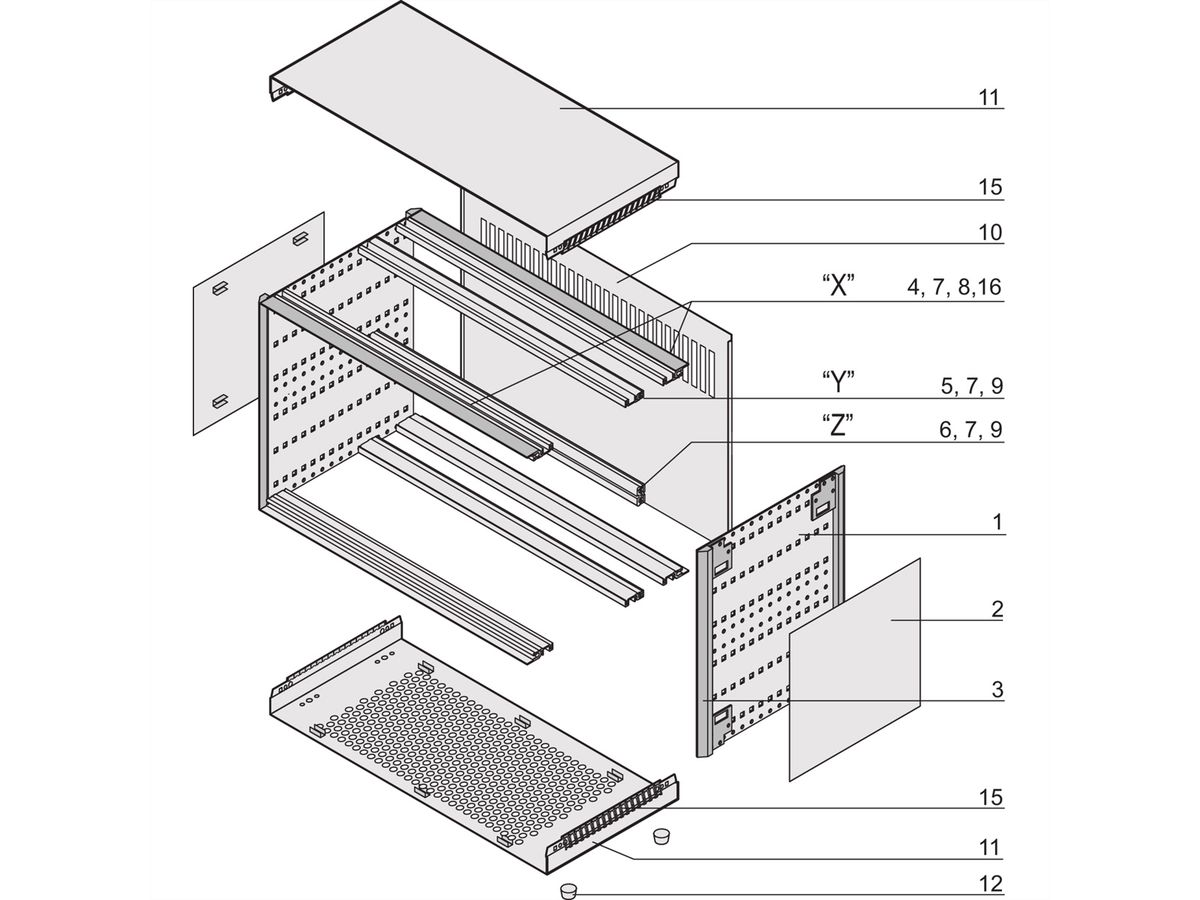

Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):
Seitenblech, Al, 1 mm, Sichtfläche RAL 9006
Pos.3 (4x):
Blende, Zn-Druckguss, RAL 7016, vormontiert nur bei EMV-Version
Pos.4 (4x):
Modulschiene, Typ H-LD, Al, Sichtflächen, RAL 7016
Pos.5 (2x):
Modulschiene mitte (oben / unten), Typ H-ST, Al
Pos.7 (6x):
Gewindestreifen, St, vormontiert, für indirekte Backplanemontage mit Isolierstreifen
Pos.8 (4x):
Lochstreifen, Al, 1 mm, vormontiert
Pos.9 (4x):
Isolierstreifen, PBT UL 94 V-0
Pos.10 (1x):
Rückwand mit Perforation, Al, 2,5 mm
Pos.11 (2x):
Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen, RAL 9006, mit Erdungsfahne, Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.14 (1x):
EMV-Trägerleiste für Seitenwand, vormontiert (Satz)
Pos.15 (4x):
EMV-Kontaktstreifen Deckblech, vormontiert (Satz)
Pos.16 (4x):
EMV-Kontaktstreifen Frontplatte - Modulschienen
Pos.17 (1x):
Erdungssatz, Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (1.1 MB) Hersteller-Datenblatt - English (1.1 MB)
