SCHROFF ratiopacPRO Komplettgehäuse - RATIOPAC PRO 3HE 84TE 435T

Art.-Nr. 24572-007 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24572007 EAN 4036088033667 Paketgewicht 3.92 kg

SCHROFF ratiopacPRO Komplettgehäuse - RATIOPAC PRO 3HE 84TE 435T

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 01.09.2026

PDF herunterladen

Beschreibung

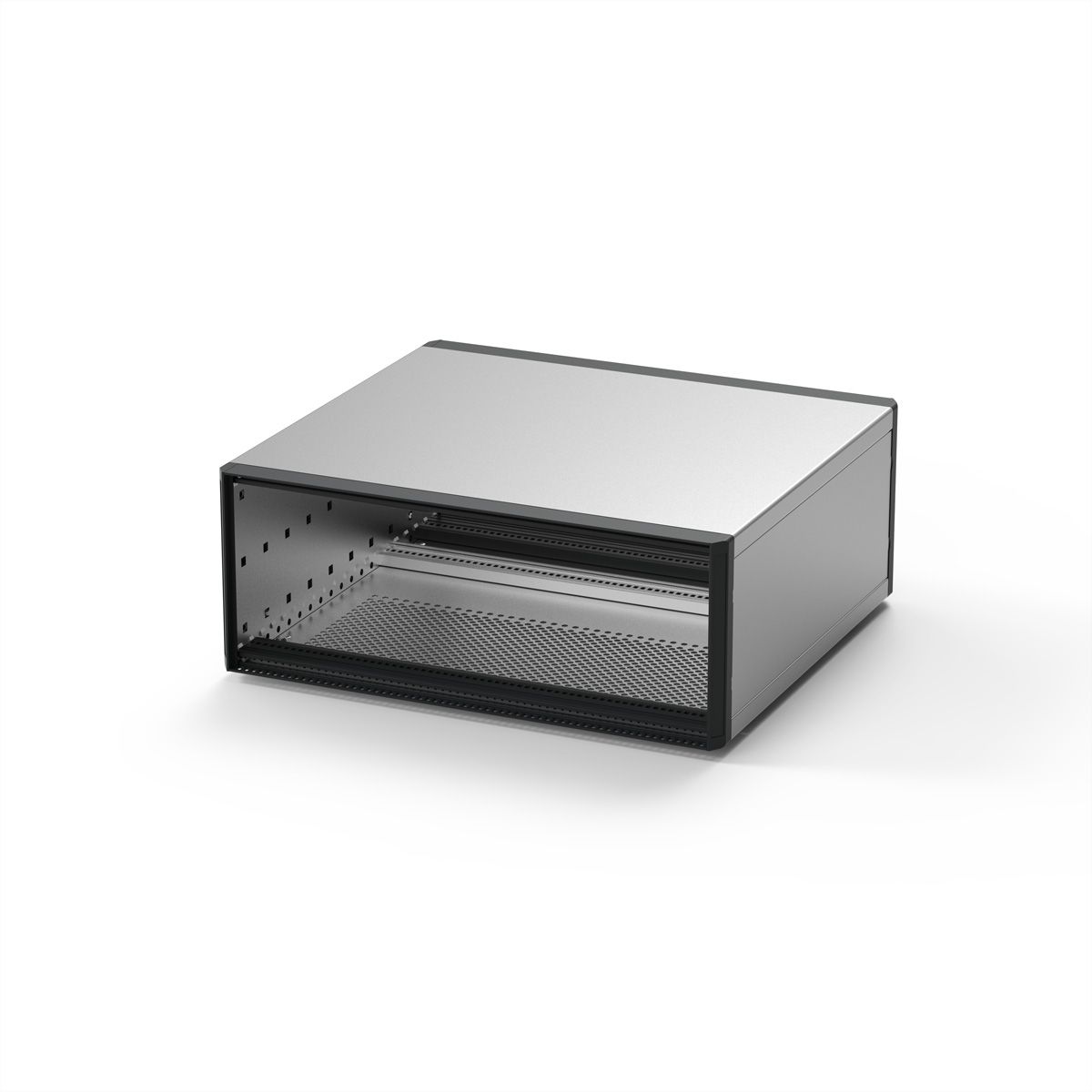

RatiopacPRO, komplettes Gehäuse, ungeschirmt, mit Frontblenden, Desktop-Ausführung, 3 HE, 84 TE, 435 mm

RATIOPAC PRO 3U 84HP 435D

Tischgehäuse mit Blenden, Deckbleche einfach abnehmbar - Ungeschirmt - Gewindestreifen, Lochstreifen und Schirmungskomponenten vormontiert, für Backplanemontage mit Isolierstreifen - Symmetrischer Aufbau, identische Front- und Rückseite

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Ratiopac PRO
Höheneinheiten: 3 HE
Breiteneinheiten: 84 TE
Maximale Tragkraft: 25 kg
Höhe: 132.6 mm
Breite: 448.9 mm
Tiefe: 435.5 mm
Verpackungshöhe: 90 mm
Verpackungsbreite: 490 mm
Verpackungstiefe: 440 mm
Paketgewicht: 3.906 kg

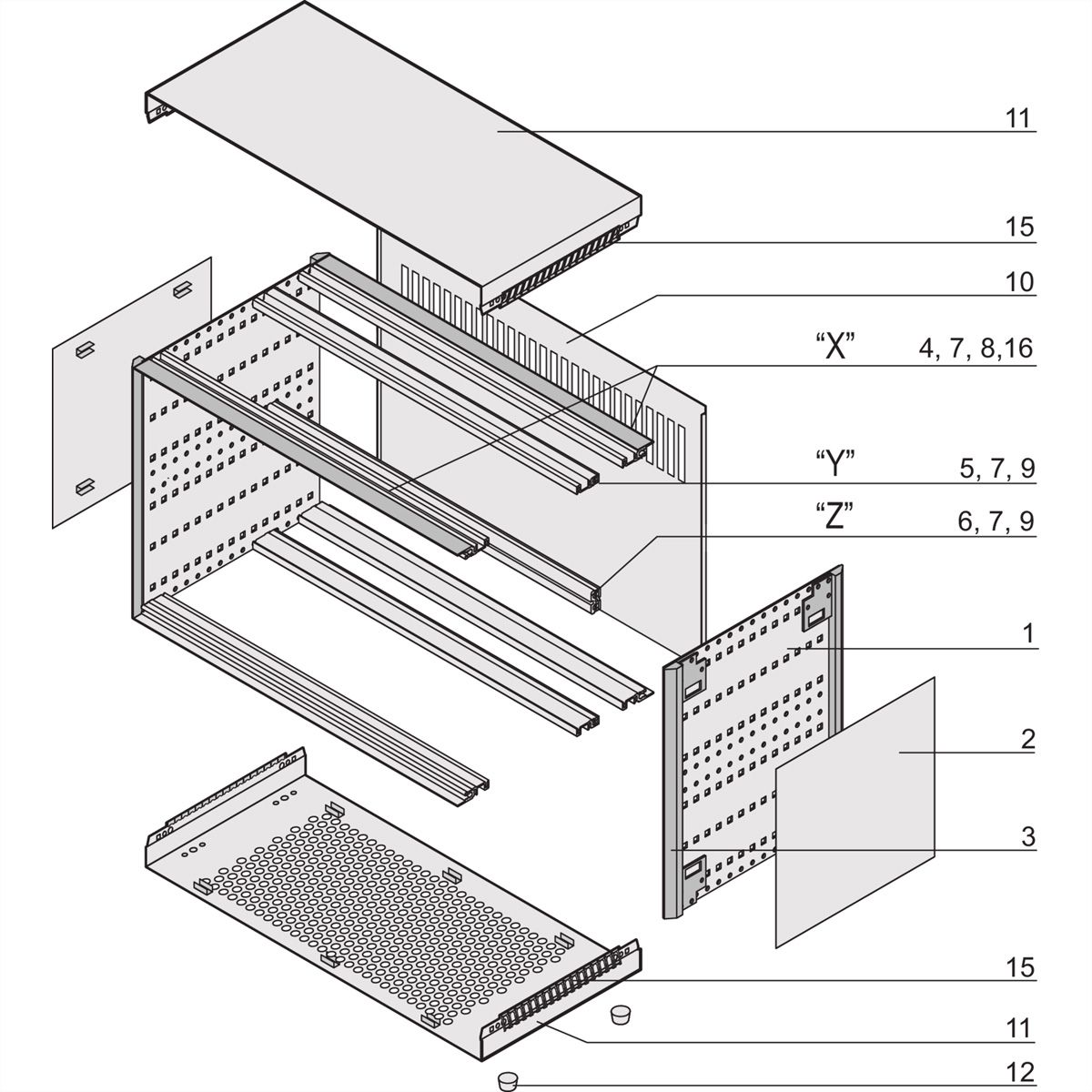

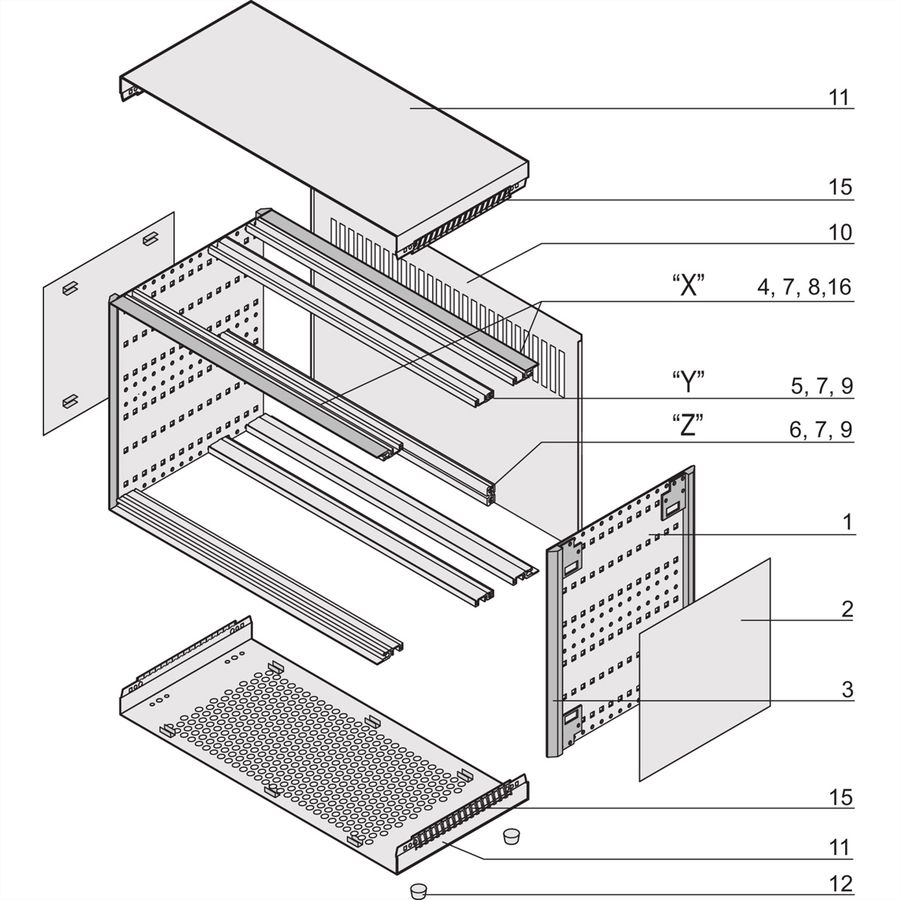

Lieferumfang (Bausatz):

Pos.1 (2x):: Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):: Seitenblech, Al, 1 mm, Sichtfläche RAL 9006
Pos.3 (4x):: Blende, Zn-Druckguss, RAL 7016, vormontiert nur bei EMV-Version
Pos.4 (4x):: Modulschiene, Typ H-LD, Al, Sichtflächen, RAL 7016
Pos.5 (2x):: Modulschiene mitte (oben / unten), Typ H-ST, Al
Pos.7 (6x):: Gewindestreifen, St, vormontiert, für indirekte Backplanemontage mit Isolierstreifen
Pos.9 (4x):: Isolierstreifen, PBT UL-94 V-0
Pos.10 (1x):: Rückwand mit Perforation, Al, 2,5 mm
Pos.11 (2x):: Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen, RAL 9006, mit Erdungsfahne, Bodenblech mit Lüftungswaben
Pos.12 (4x):: Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.17 (1x):: Erdungssatz, Befestigungsmaterial
