SCHROFF ratiopacPRO Komplettgehäuse - RATIOPAC PRO 3HE 28TE 255T

Art.-Nr. 24572-001 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24572001 EAN 4036088033605 Paketgewicht 1.71 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

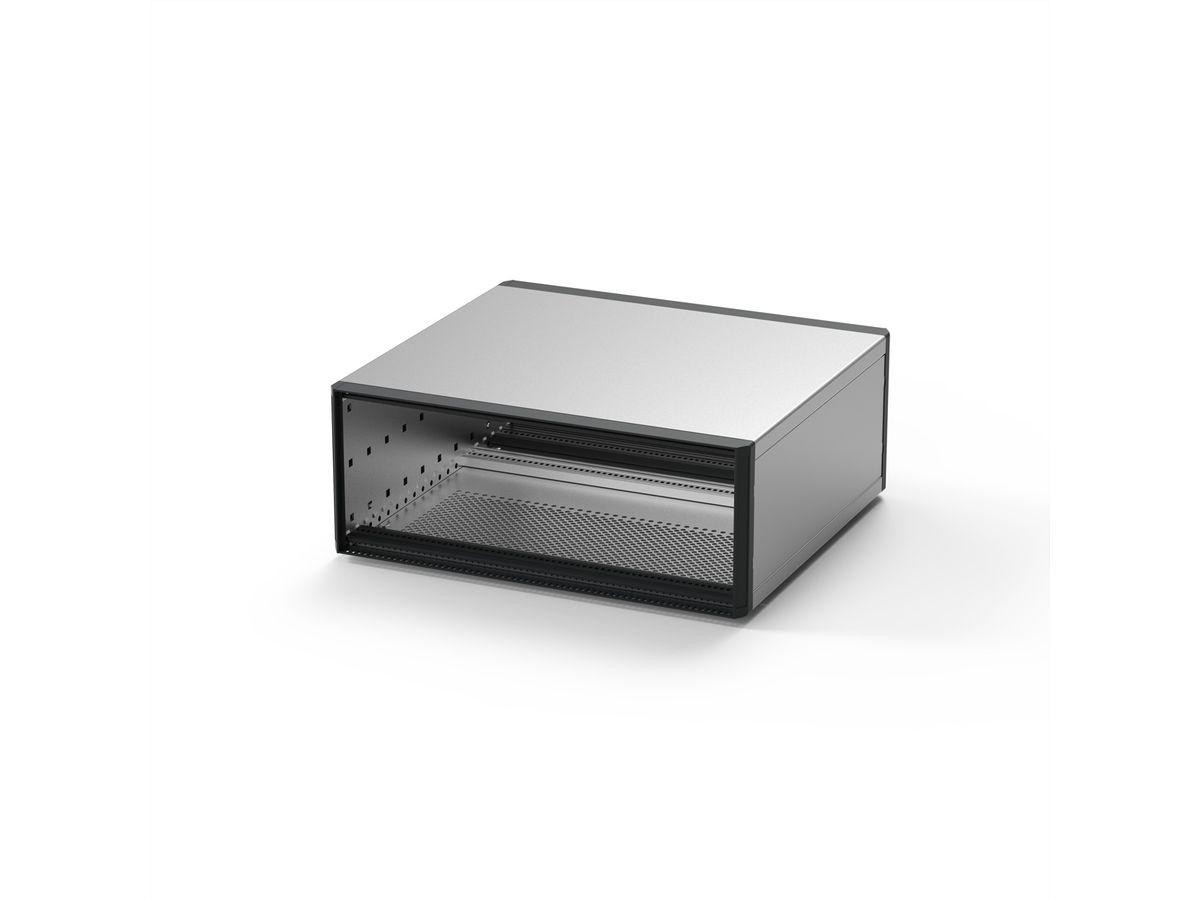

RatiopacPRO, komplettes Gehäuse, ungeschirmt, mit Frontblenden, Desktop-Ausführung, 3 HE, 28 TE, 255 mm

RATIOPAC PRO 3U 28HP 255D

Tischgehäuse mit Blenden, Deckbleche einfach abnehmbar - Ungeschirmt - Gewindestreifen, Lochstreifen und Schirmungskomponenten vormontiert, für Backplanemontage mit Isolierstreifen - Symmetrischer Aufbau, identische Front- und Rückseite

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
3 HE
Breiteneinheiten
28 TE
Maximale Tragkraft
25 kg
Höhe
132.6 mm
Breite
164.4 mm
Tiefe
255.5 mm
Verpackungshöhe
90 mm
Verpackungsbreite
250 mm
Verpackungstiefe
400 mm
Paketgewicht
1.746 kg

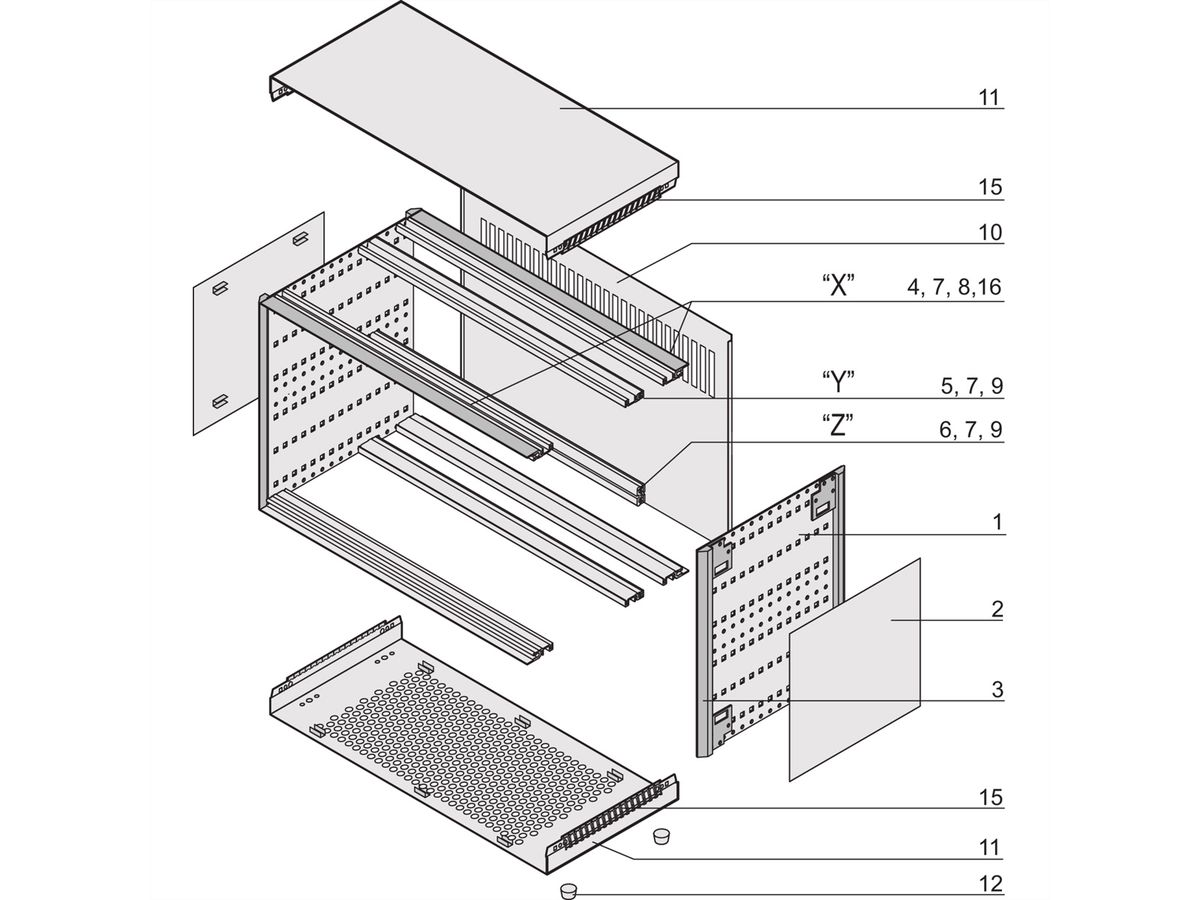

Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):
Seitenblech, Al, 1 mm, Sichtfläche RAL 9006
Pos.3 (4x):
Blende, Zn-Druckguss, RAL 7016, vormontiert nur bei EMV-Version
Pos.4 (4x):
Modulschiene, Typ H-LD, Al, Sichtflächen, RAL 7016
Pos.5 (2x):
Modulschiene mitte (oben / unten), Typ H-ST, Al
Pos.7 (6x):
Gewindestreifen, St, vormontiert, für indirekte Backplanemontage mit Isolierstreifen
Pos.9 (4x):
Isolierstreifen, PBT UL-94 V-0
Pos.10 (1x):
Rückwand mit Perforation, Al, 2,5 mm
Pos.11 (2x):
Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen, RAL 9006, mit Erdungsfahne, Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.17 (1x):
Erdungssatz, Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (890.1 KB) Hersteller-Datenblatt - English (889.0 KB)
