SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO WI 4HE 84TE 495T

Art.-Nr. 24571-492 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571492 EAN 4036088032554 Paketgewicht 3.814 kg

SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO WI 4HE 84TE 495T

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 01.09.2026

PDF herunterladen

Beschreibung

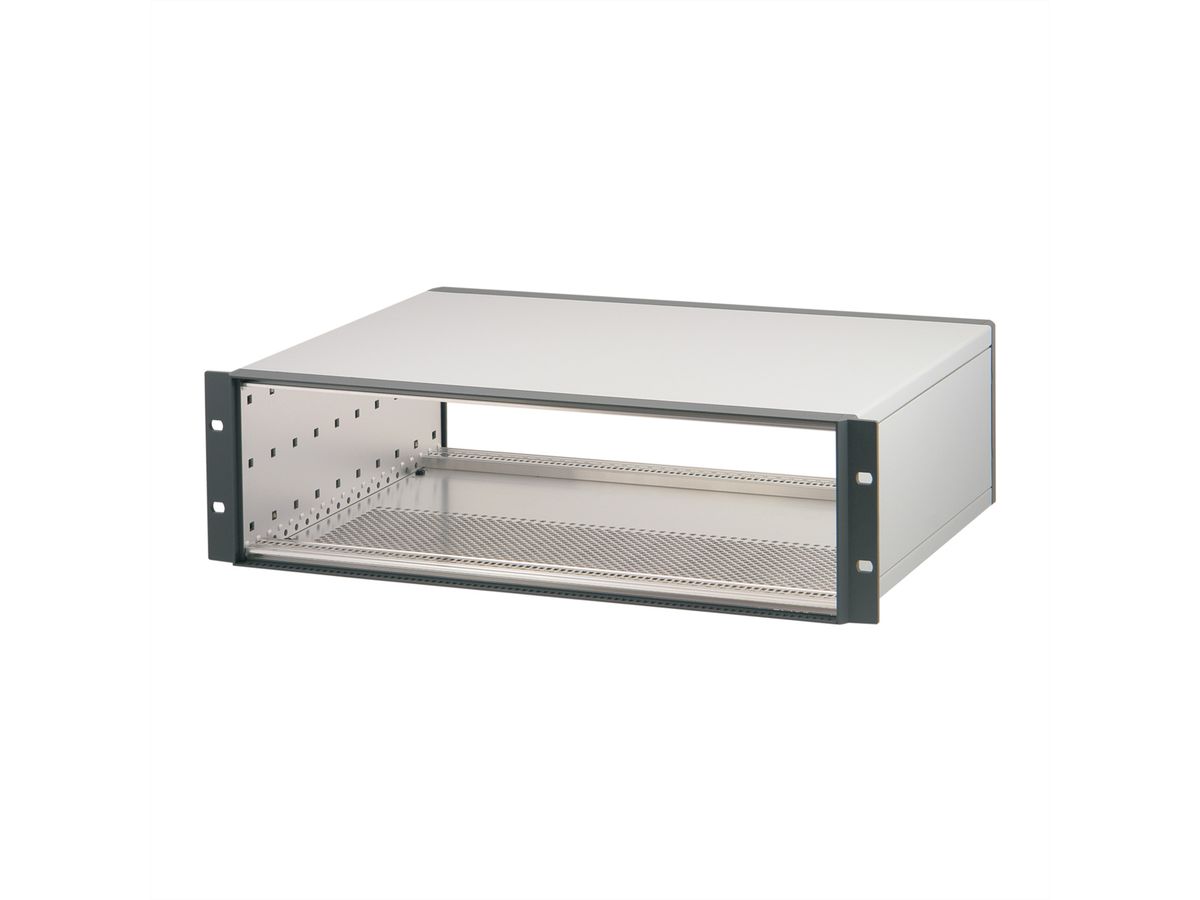

RatiopacPRO 19" Gehäuse zur Schrankmontage, nachrüstbare Abschirmung, 4 HE, 84 TE, 495 mm

RATIOP.PRO 19" 4U 84HP 495D

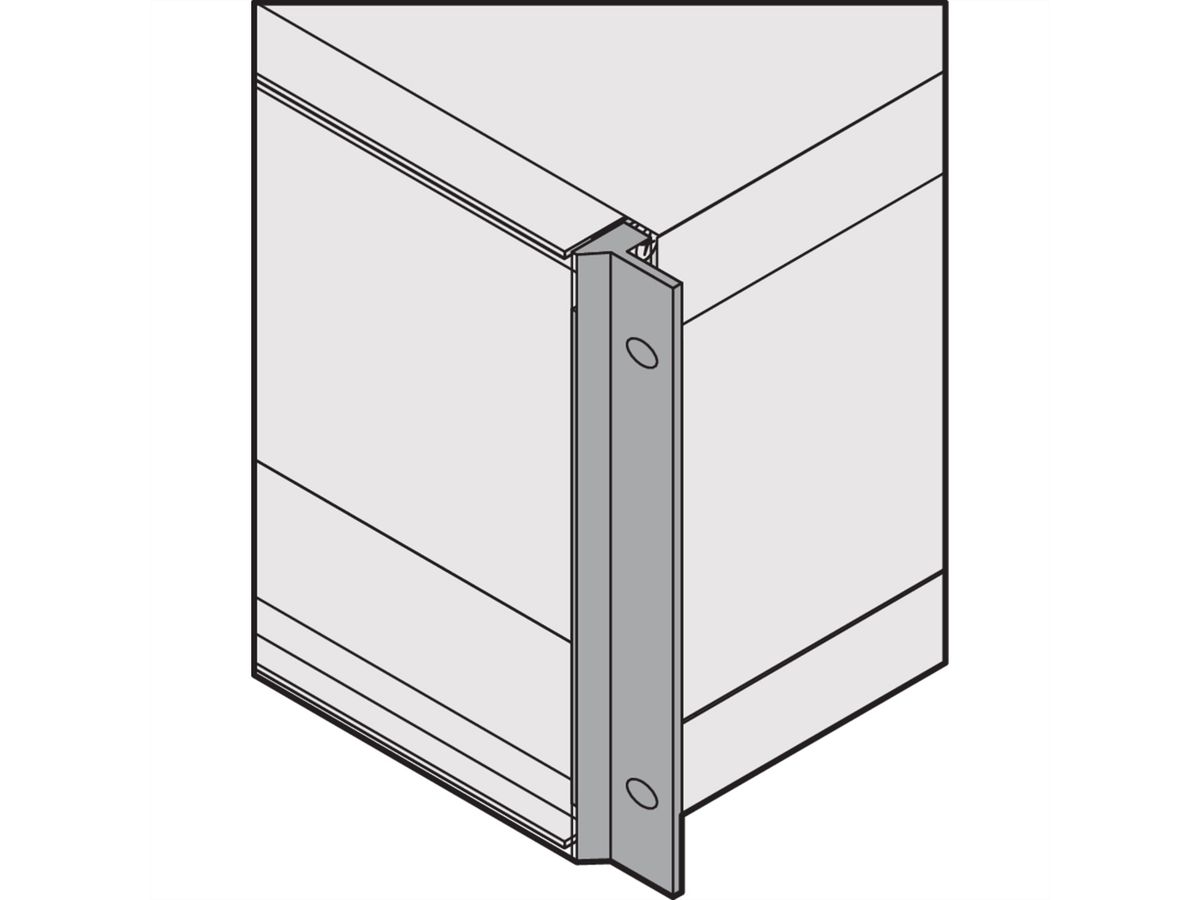

Die platzoptimierte Version, Innen- und Aussenmasse entsprechen einem 19"-Baugruppenträger - mit 19"-Winkeln

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Ratiopac PRO
Höheneinheiten: 4 HE
Breiteneinheiten: 84 TE
Maximale Tragkraft: 25 kg
Höhe: 177 mm
Breite: 448.9 mm
Tiefe: 495.5 mm
Verpackungshöhe: 100 mm
Verpackungsbreite: 490 mm
Verpackungstiefe: 530 mm
Paketgewicht: 3.814 kg

Lieferumfang (Bausatz):

Pos.1 (2x):: Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):: Seitenblech, Al, 1 mm, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):: Rückblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):: Frontblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3b (2x):: Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.3c (2x):: 19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):: Modulschiene, Typ H-LD, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):: Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):: Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.13 (1x):: Befestigungsmaterial
