SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO WI 2HE 84TE 375T

Art.-Nr. 24572-574 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24572574 EAN 4036088034930 Paketgewicht 2.426 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

RatiopacPRO 19" Gehäuse zur Schrankmontage, nachrüstbare Abschirmung, 2 HE, 84 TE, 375 mm

RATIOPAC PRO 19"2U 84HP 375D

Die platzoptimierte Version, Innen- und Aussenmasse entsprechen einem 19"-Baugruppenträger - mit 19"-Winkeln

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
2 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
25 kg
Höhe
88.1 mm
Breite
448.9 mm
Tiefe
375.5 mm
Verpackungshöhe
90 mm
Verpackungsbreite
490 mm
Verpackungstiefe
380 mm
Paketgewicht
2.426 kg
Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, Al, farblos chromatiert
Pos.2 (2x):
Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):

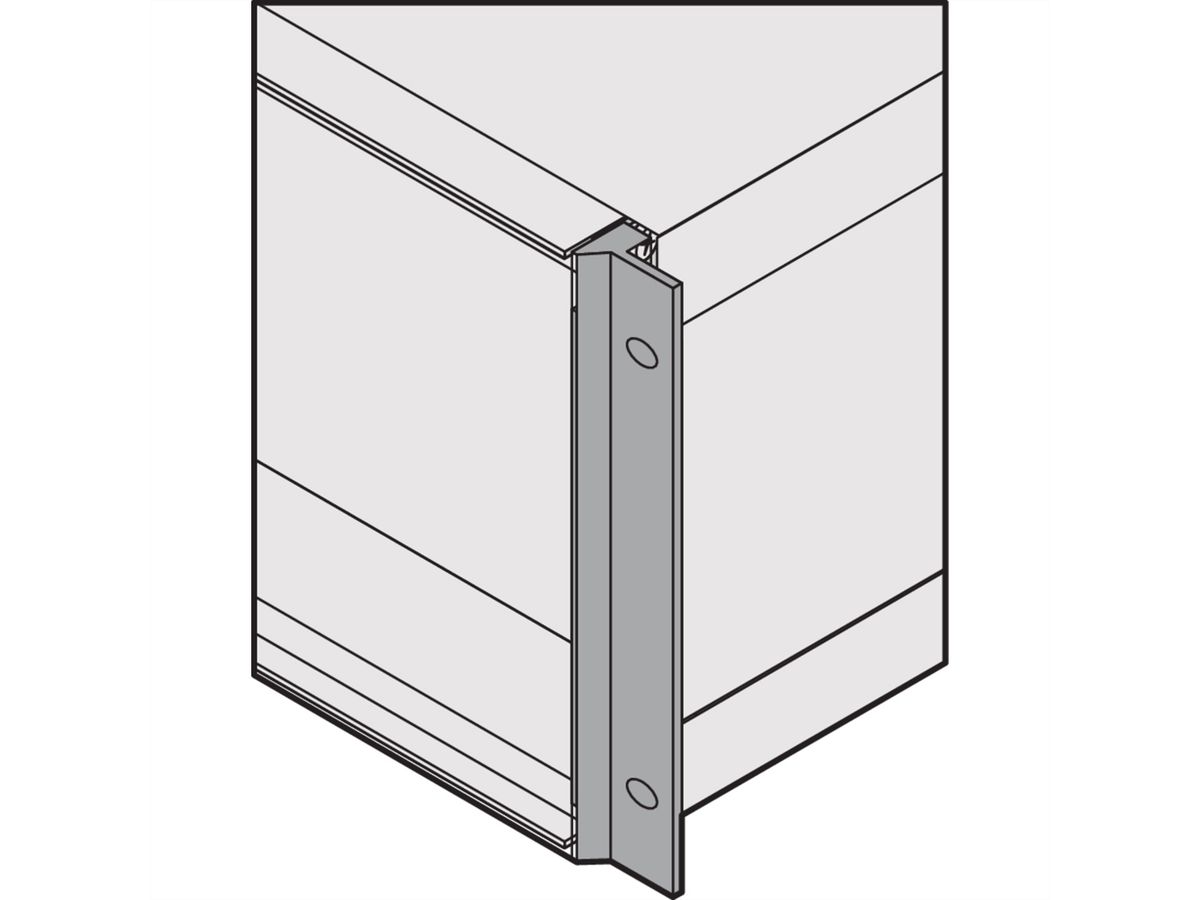

19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (1x):
Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (952.5 KB) Hersteller-Datenblatt - English (951.4 KB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (1.8 MB)
