SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO GR 5HE 42TE 315T

Art.-Nr. 24572-228 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24572228 EAN 4036088034299
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

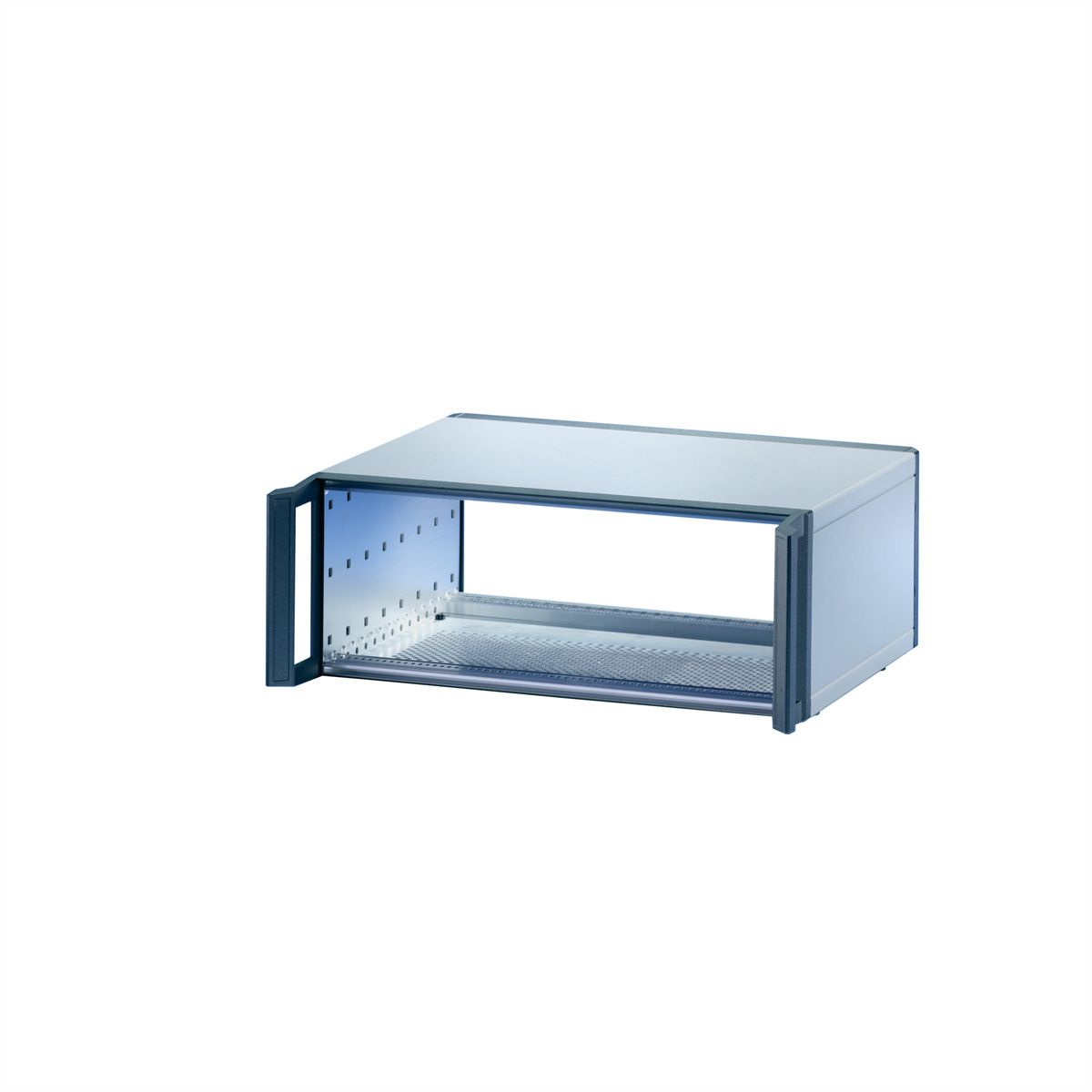

RatiopacPRO, 19"Gehäuse, ungeschirmt, mit Frontgriffen 5 HE (1-3-1), 42TE, 315mm

RATIOPAC PRO GR 5U 42HP 315D

Die platzoptimierte Version, Innen- und Aussenmasse entsprechen einem 19"-Baugruppenträger - In drei Ausführungen erhältlich: - mit Frontblenden - mit Frontgriffen - mit 19"-Winkeln - Nur rartiopacPRO, keine -air Variante lieferbar - 2 HE nur mit Blende oder 19"-Befestigungswinkel, mit Frontgriff nicht lieferbar

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
5 HE
Breiteneinheiten
42 TE
Maximale Tragkraft
25 kg
Höhe
221.5 mm
Breite
235.5 mm
Tiefe
315.5 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
0 kg

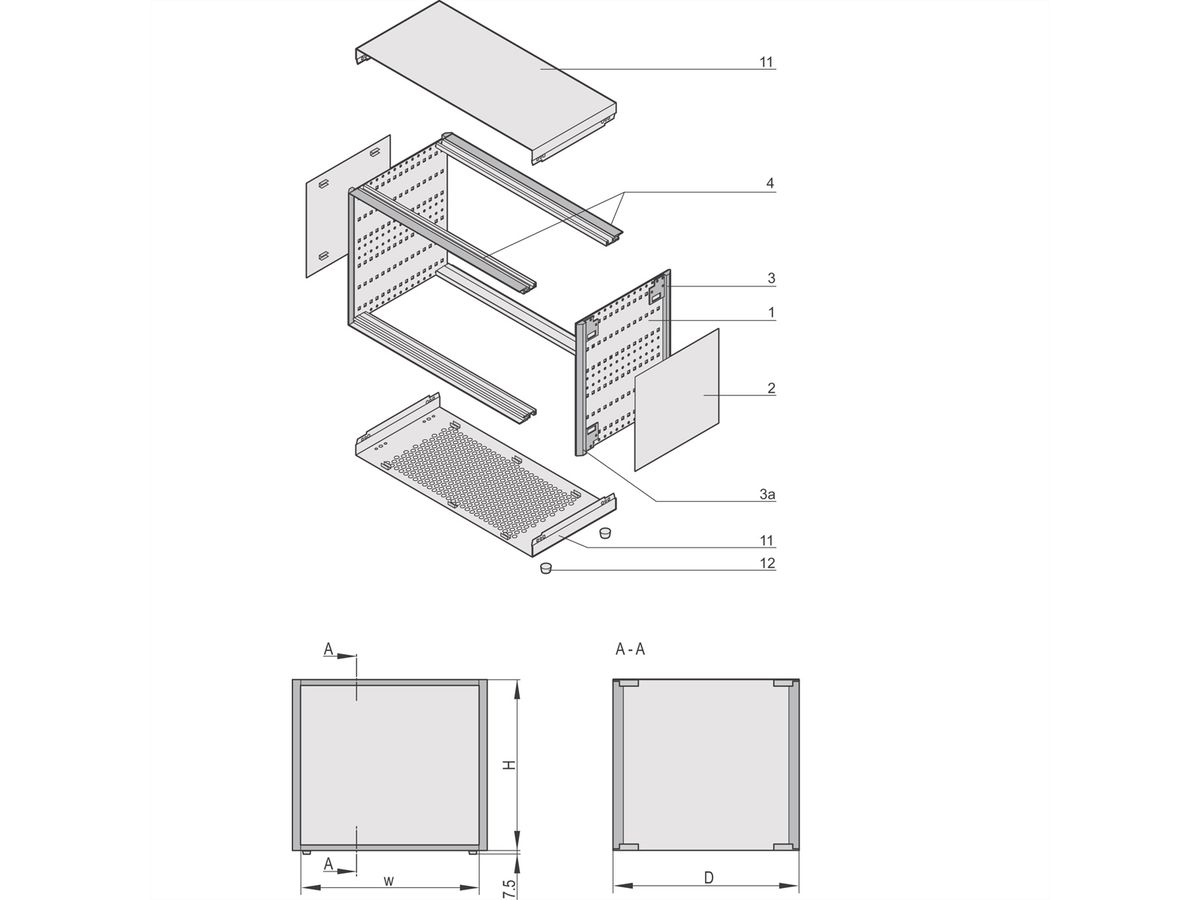

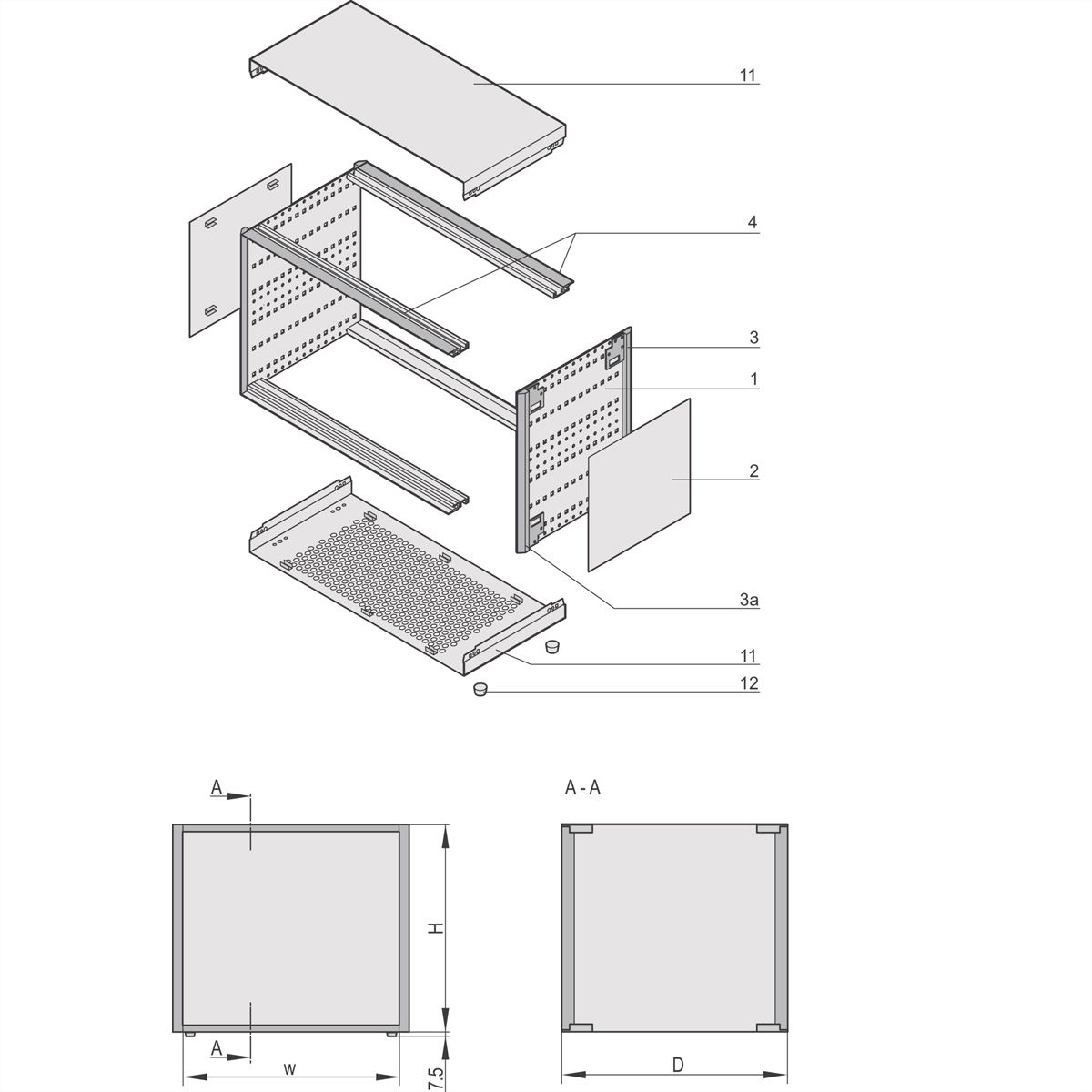

Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):
Seitenblech, Al, 1 mm, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):
Frontblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3b (2x):
Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.3c (2x):
19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Typ H-LD, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.13 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (458.1 KB) Hersteller-Datenblatt - English (456.9 KB) Weitere PDF-Daten - Benutzeranleitung, Erdung - Deutsch (2.4 MB)
