SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO GR 3HE 42TE 375T

Art.-Nr. 24571-718 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571718 EAN 4036088032806 Paketgewicht 2.142 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

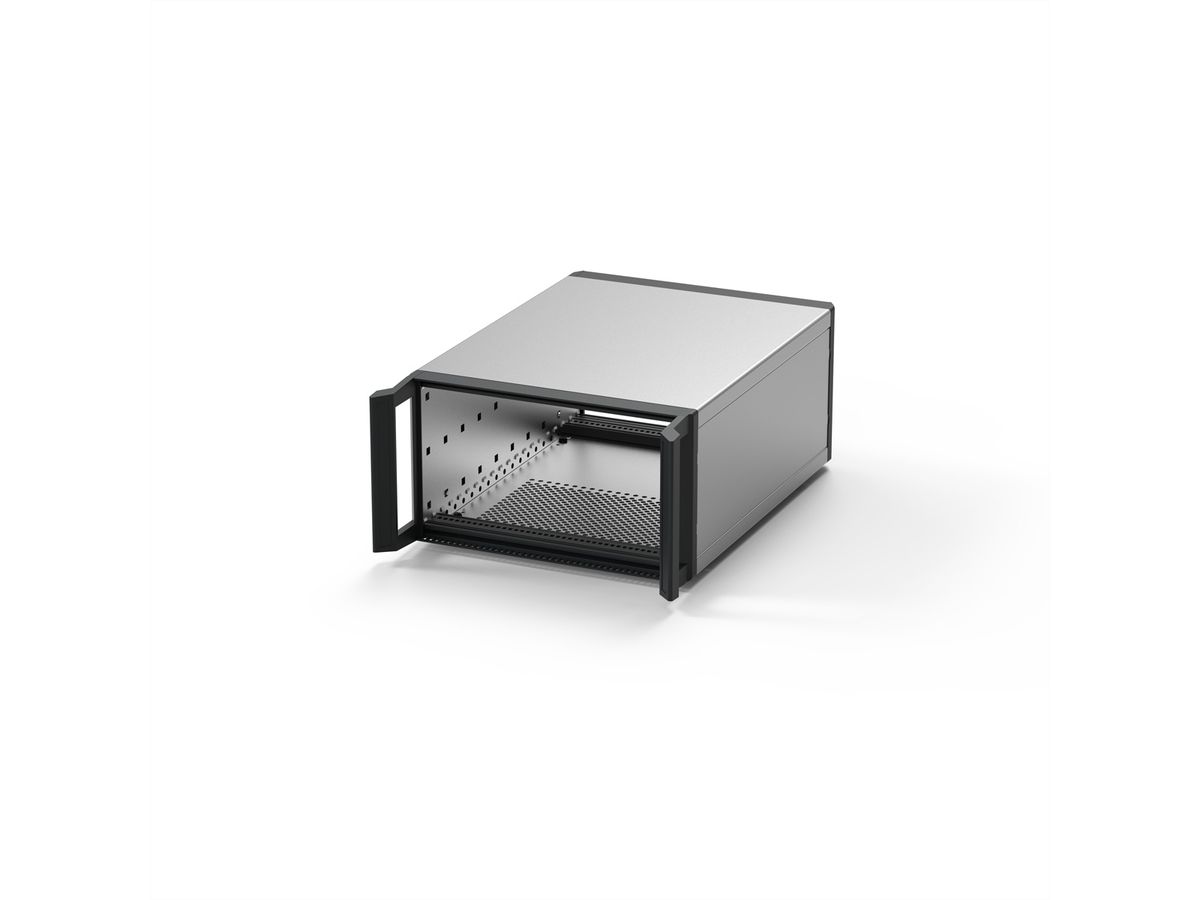

RatiopacPRO 19 Zoll Gehäuse mit Frontgriffen 3HE, 42 TE, 375mm

RATIOPAC PRO HL 3U 42HP 375D

Gehäuse zum individuellen Ausbau, oder Innenausbau mit 19"-Norm-Komponenten z. B. mit Montageplatte - Ungeschirmt (EMV-Schirmung nachrüstbar) - Symmetrischer Aufbau, identische Front- und Rückseite - In drei Ausführungen erhältlich:mit Frontblenden - mit Frontgriffen - mit 19"-Befestigungswinkel - Für Kartentiefe 160 mm, 220 mm, 280 mm und 340 mm

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
3 HE
Breiteneinheiten
42 TE
Maximale Tragkraft
25 kg
Höhe
132.6 mm
Breite
235.5 mm
Tiefe
375.5 mm
Verpackungshöhe
100 mm
Verpackungsbreite
250 mm
Verpackungstiefe
490 mm
Paketgewicht
2.142 kg

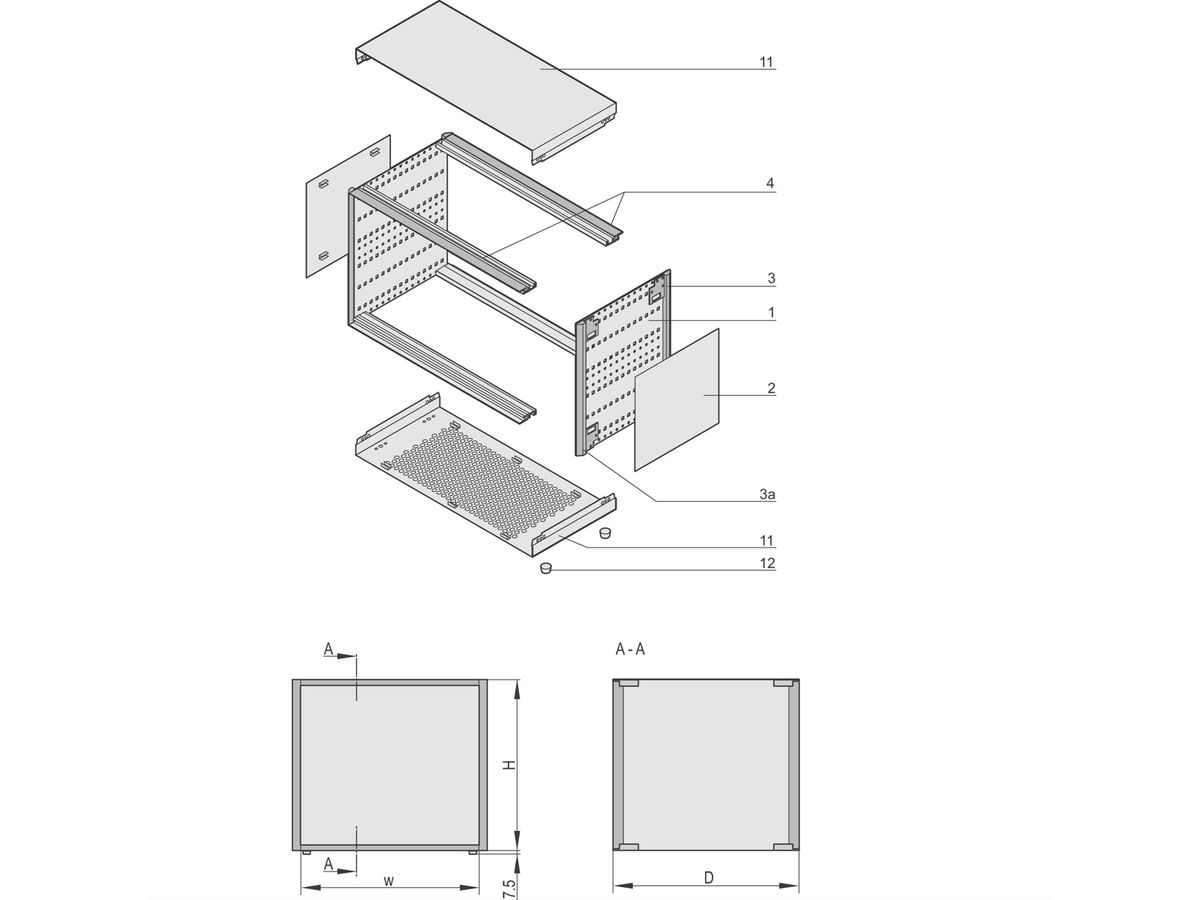

Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):
Seitenblech, Al, 1 mm, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):
Frontblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3b (2x):
Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.3c (2x):
19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Typ H-LD, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.13 (1x):
Befestigungsmaterial
