SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO FR 5HE 42TE 375T

Art.-Nr. 24572-277 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24572277 EAN 4036088034435
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

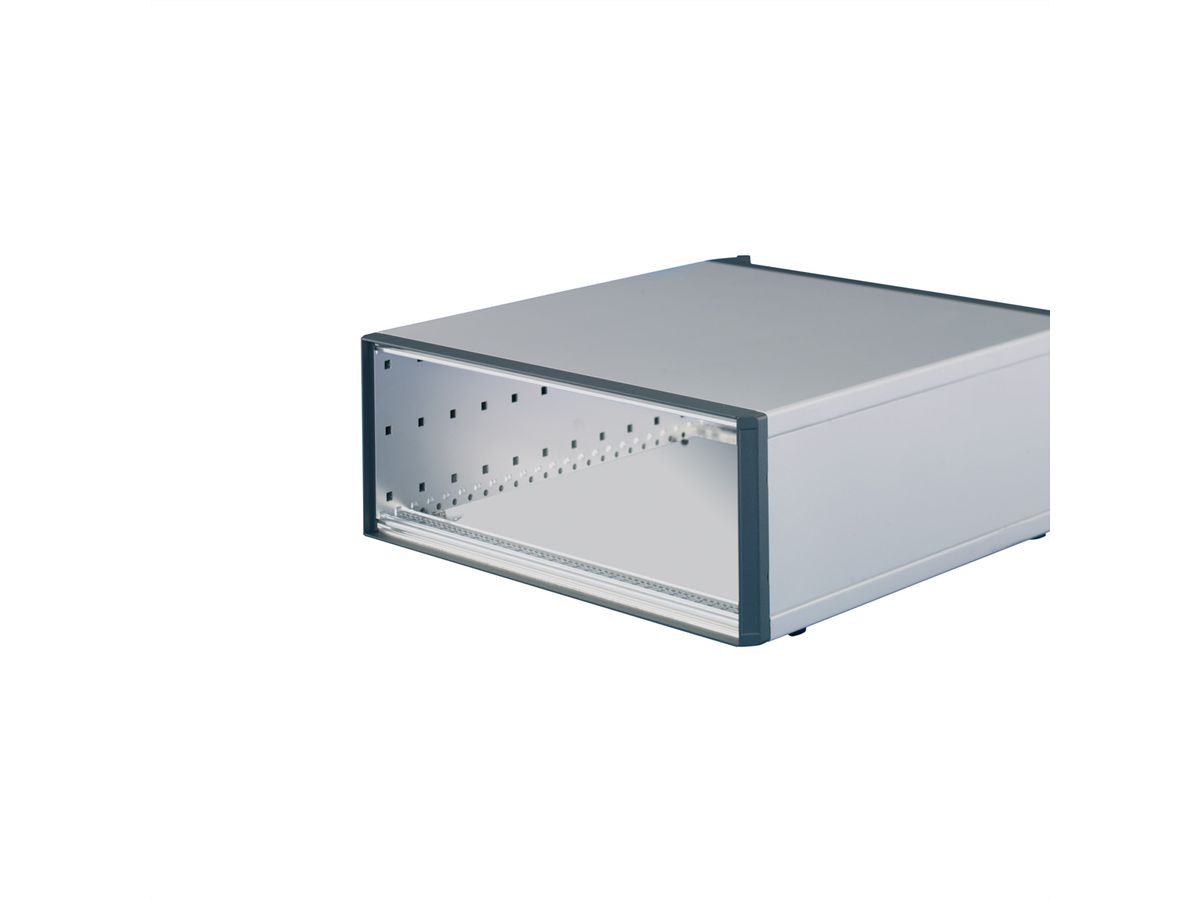

RatiopacPRO Desktop Gehäuse mit Frontblende, 5 HE, (3+2), 42 HE, 375 mm, nachrüstbare EMV Schirmung

RATIOPAC PRO FR 5U 42HP 375D

Die platzoptimierte Version, Innen- und Aussenmasse entsprechen einem 19"-Baugruppenträger - In drei Ausführungen erhältlich: - mit Frontblenden - mit Frontgriffen - mit 19"-Winkeln - Nur rartiopacPRO, keine -air Variante lieferbar - 2 HE nur mit Blende oder 19"-Befestigungswinkel, mit Frontgriff nicht lieferbar

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
5 HE
Breiteneinheiten
42 TE
Maximale Tragkraft
25 kg
Höhe
221.5 mm
Breite
235.5 mm
Tiefe
375.5 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
0 kg

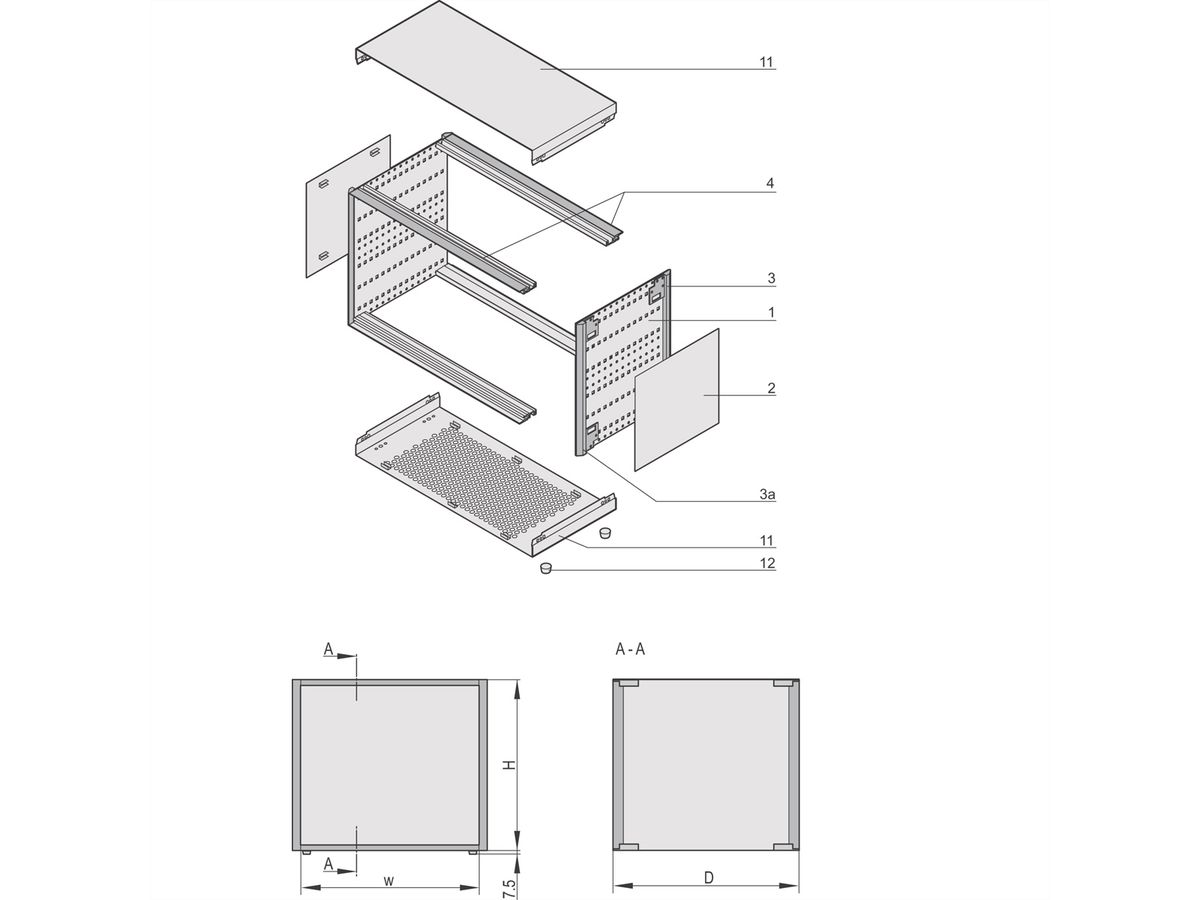

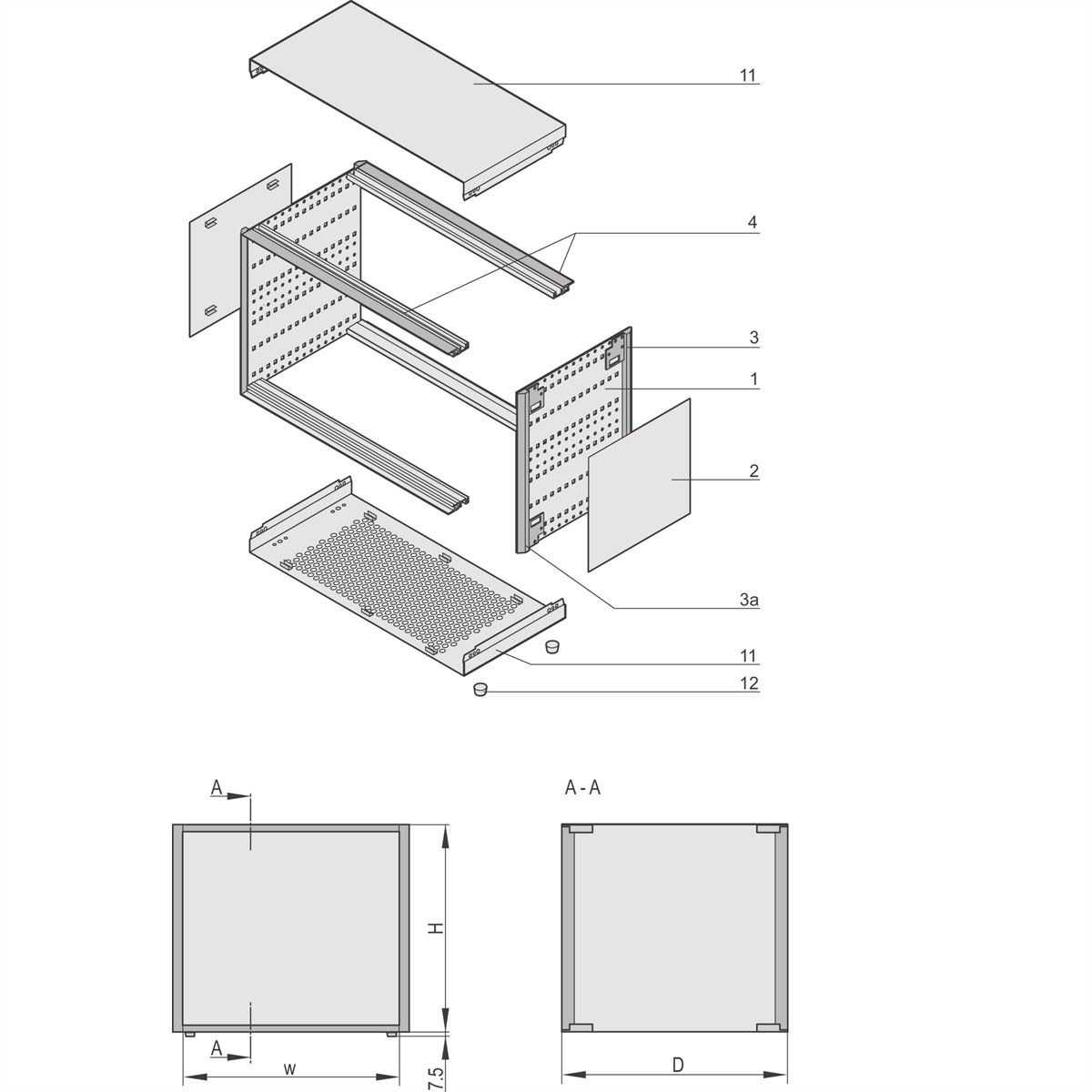

Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):
Seitenblech, Al, 1 mm, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):
Frontblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3b (2x):
Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.3c (2x):
19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Typ H-LD, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.13 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (649.6 KB) Hersteller-Datenblatt - English (648.5 KB) Weitere PDF-Daten - Benutzeranleitung, Erdung - Deutsch (2.4 MB)
