SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO FB 3HE 42TE 375T

Art.-Nr. 24571-018 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571018 EAN 4036088031175 Paketgewicht 2.28 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

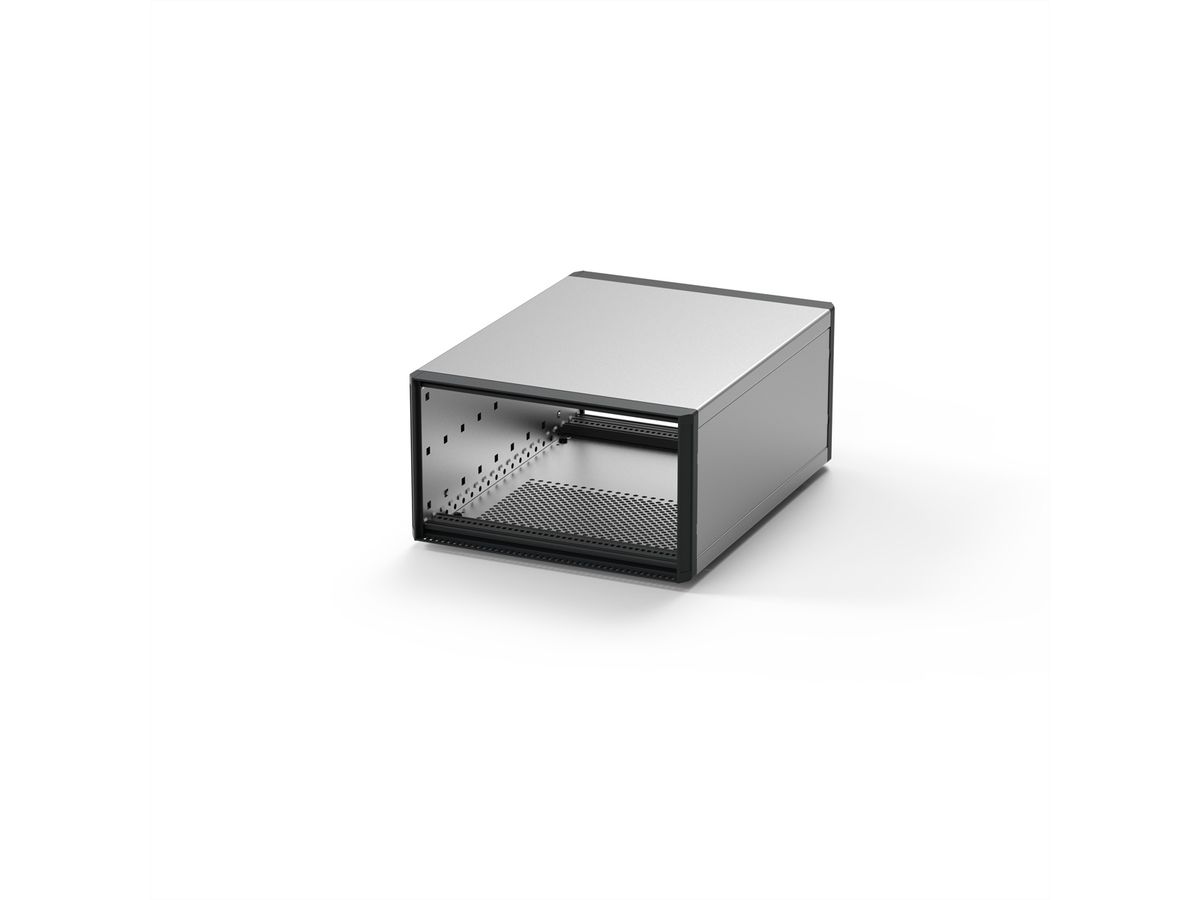

RatiopacPRO, Desktop Gehäuse mit Frontblende, 3 HE, 42 TE, 375mm, nachrüstbare EMV Schirmung

RATIOPAC PRO FT 3U 42HP 375D

Gehäuse zum individuellen Ausbau, oder Innenausbau mit 19"-Norm-Komponenten z. B. mit Montageplatte - Ungeschirmt (EMV-Schirmung nachrüstbar) - Symmetrischer Aufbau, identische Front- und Rückseite - In drei Ausführungen erhältlich:mit Frontblenden - mit Frontgriffen - mit 19"-Befestigungswinkel - Für Kartentiefe 160 mm, 220 mm, 280 mm und 340 mm

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
3 HE
Breiteneinheiten
42 TE
Maximale Tragkraft
25 kg
Höhe
132.6 mm
Breite
235.5 mm
Tiefe
375.5 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
2.28 kg

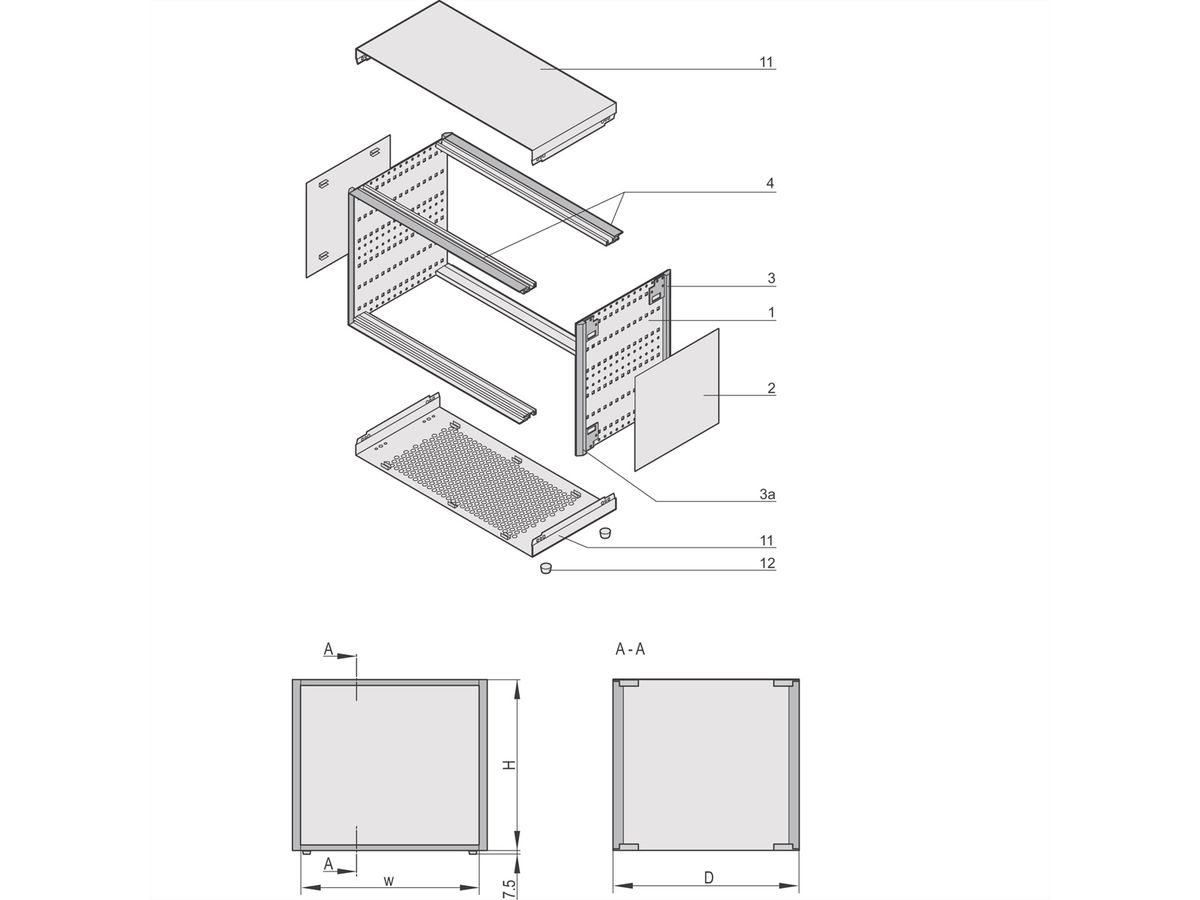

Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):
Seitenblech, Al, 1 mm, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):
Frontblende, Al-Druckguss, gepulvert, RAL 7016
Pos.3b (2x):
Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.3c (2x):
19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Typ H-LD, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.13 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (722.3 KB) Hersteller-Datenblatt - English (721.2 KB) Weitere PDF-Daten - Benutzeranleitung, Erdung - Deutsch (2.4 MB)
