SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO 19" 6HE 84TE 495T

Art.-Nr. 24571-540 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571540 EAN 4036088032608 Paketgewicht 4.6 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

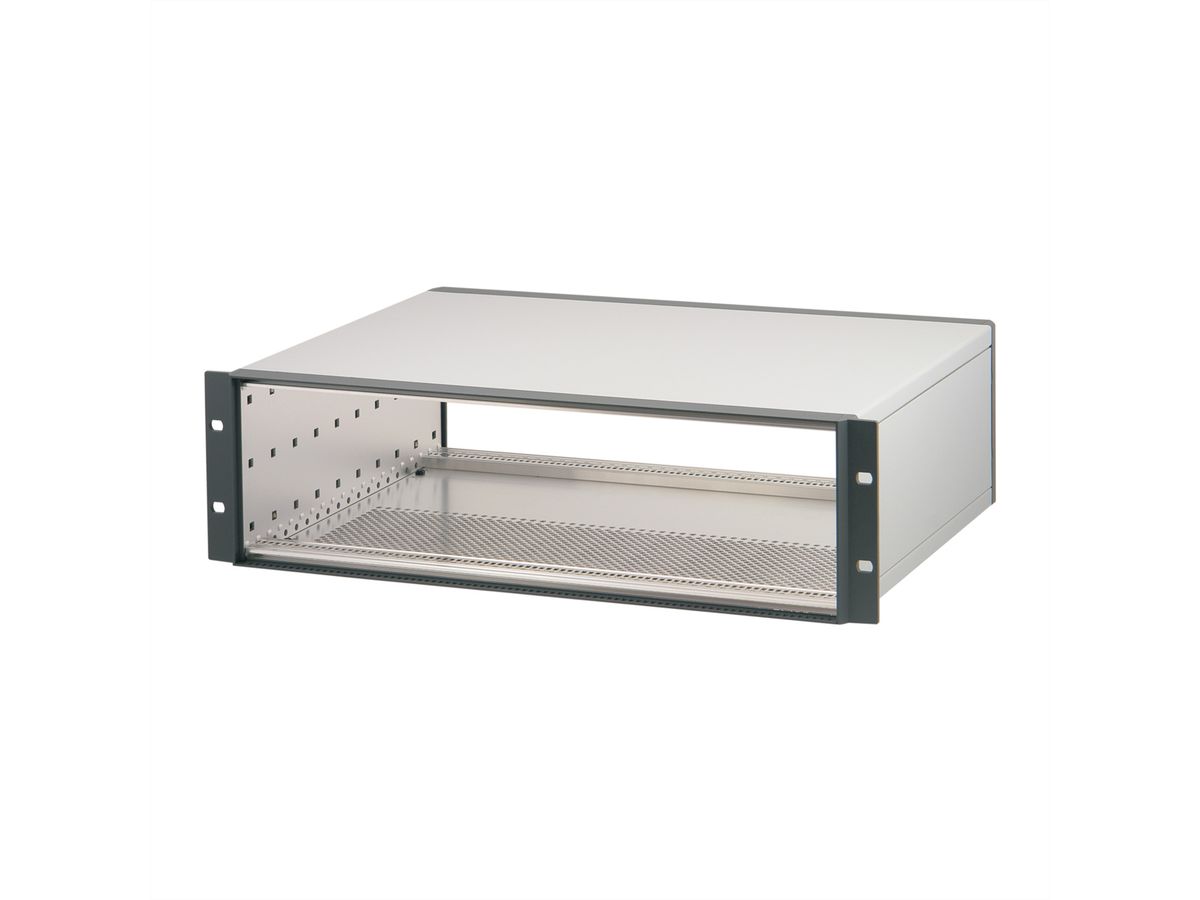

RatiopacPRO 19" Gehäuse zur Schrankmontage, nachrüstbare Abschirmung, 6 HE, 84 TE, 495 mm

RATIOPAC PRO 19"6U 84HP 495D

Die platzoptimierte Version, Innen- und Aussenmasse entsprechen einem 19"-Baugruppenträger - mit 19"-Winkeln

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Rastermaß
482,6 mm (19 Zoll)
Höheneinheiten
6 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
25 kg
Höhe
265.9 mm
Breite
448.9 mm
Tiefe
495.5 mm
Verpackungshöhe
100 mm
Verpackungsbreite
500 mm
Verpackungstiefe
510 mm
Paketgewicht
4.561 kg
Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, Al, farblos chromatiert
Pos.2 (2x):
Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):

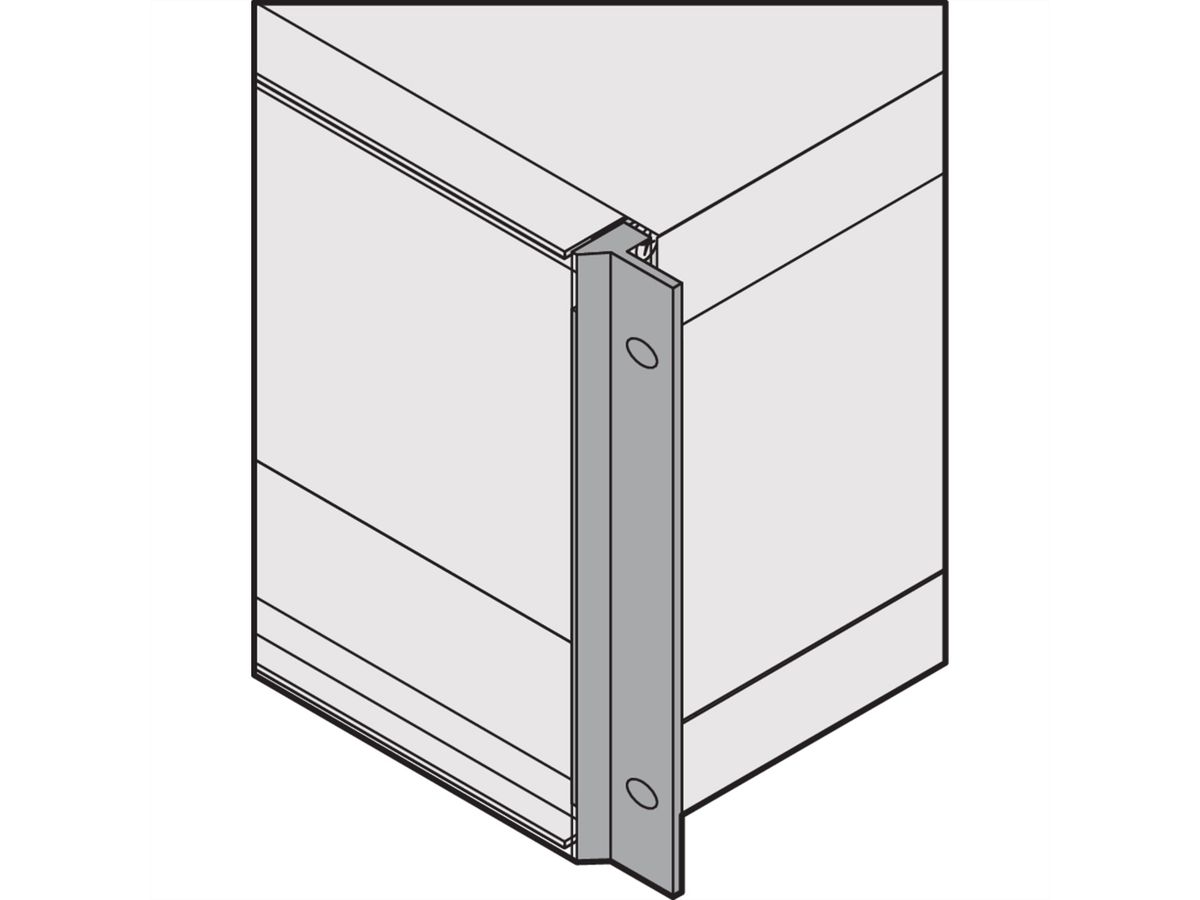

19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (1x):
Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (952.5 KB) Hersteller-Datenblatt - English (951.4 KB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.

Mehr über SCHROFF
