SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO 19" 3HE 84TE 315T

Art.-Nr. 24571-441 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571441 EAN 4036088032479 Paketgewicht 2.48 kg

SCHROFF ratiopacPRO Gehäuse - RATIOP.PRO 19" 3HE 84TE 315T

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 01.09.2026

PDF herunterladen

Beschreibung

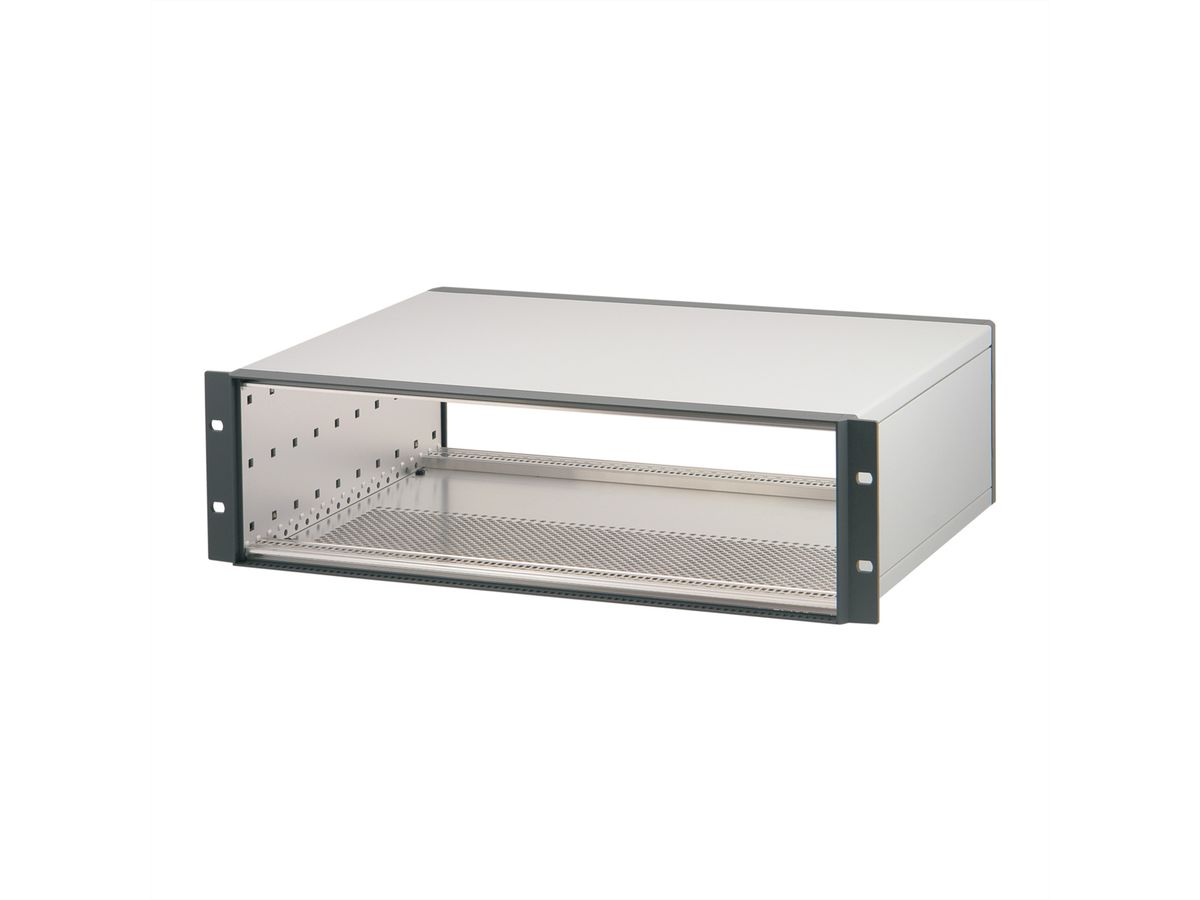

RatiopacPRO 19" Gehäuse zur Schrankmontage, nachrüstbare Abschirmung, 3 HE, 84 TE, 315 mm

RATIOPAC PRO 19"3U 84HP 315D

Die platzoptimierte Version, Innen- und Aussenmasse entsprechen einem 19"-Baugruppenträger - mit 19"-Winkeln

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Ratiopac PRO
Rastermaß: 482,6 mm (19 Zoll)
Höheneinheiten: 3 HE
Breiteneinheiten: 84 TE
Maximale Tragkraft: 25 kg
Höhe: 132.6 mm
Breite: 448.9 mm
Tiefe: 315.5 mm
Verpackungshöhe: 90 mm
Verpackungsbreite: 320 mm
Verpackungstiefe: 480 mm
Paketgewicht: 2.5 kg

Lieferumfang (Bausatz):

Pos.1 (2x):: Seitenwand, Al, farblos chromatiert
Pos.2 (2x):: Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):: Rückblende, Zn-Druckguss, gepulvert, RAL 7016

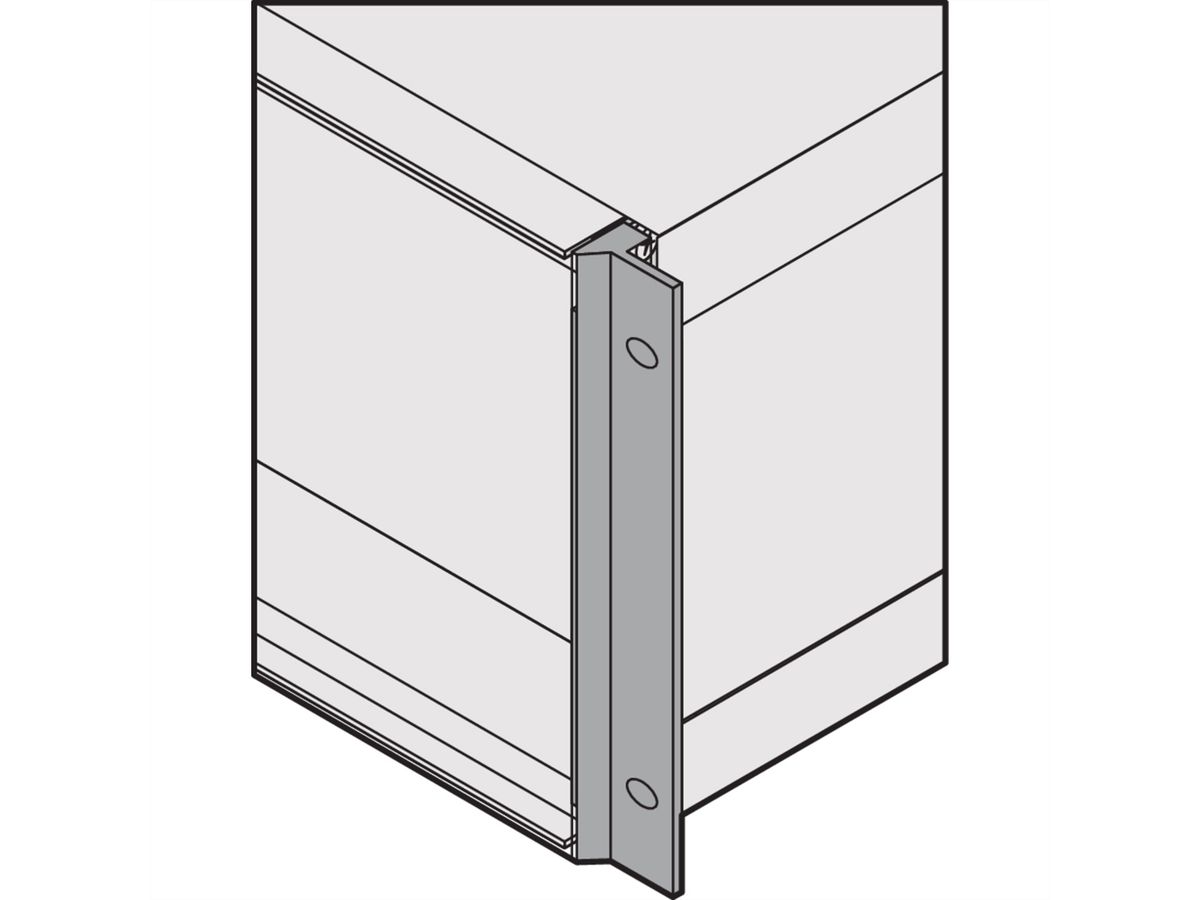

Pos.3a (2x):: 19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):: Modulschiene, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):: Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):: Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (1x):: Satz Befestigungsmaterial
