SCHROFF ratiopacPRO air Gehäuse - RATIO.AIR WI 6/7HE 84TE 375T

Art.-Nr. 24571-682 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571682 EAN 4036088032738 Paketgewicht 4.52 kg

SCHROFF ratiopacPRO air Gehäuse - RATIO.AIR WI 6/7HE 84TE 375T

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 01.09.2026

PDF herunterladen

Beschreibung

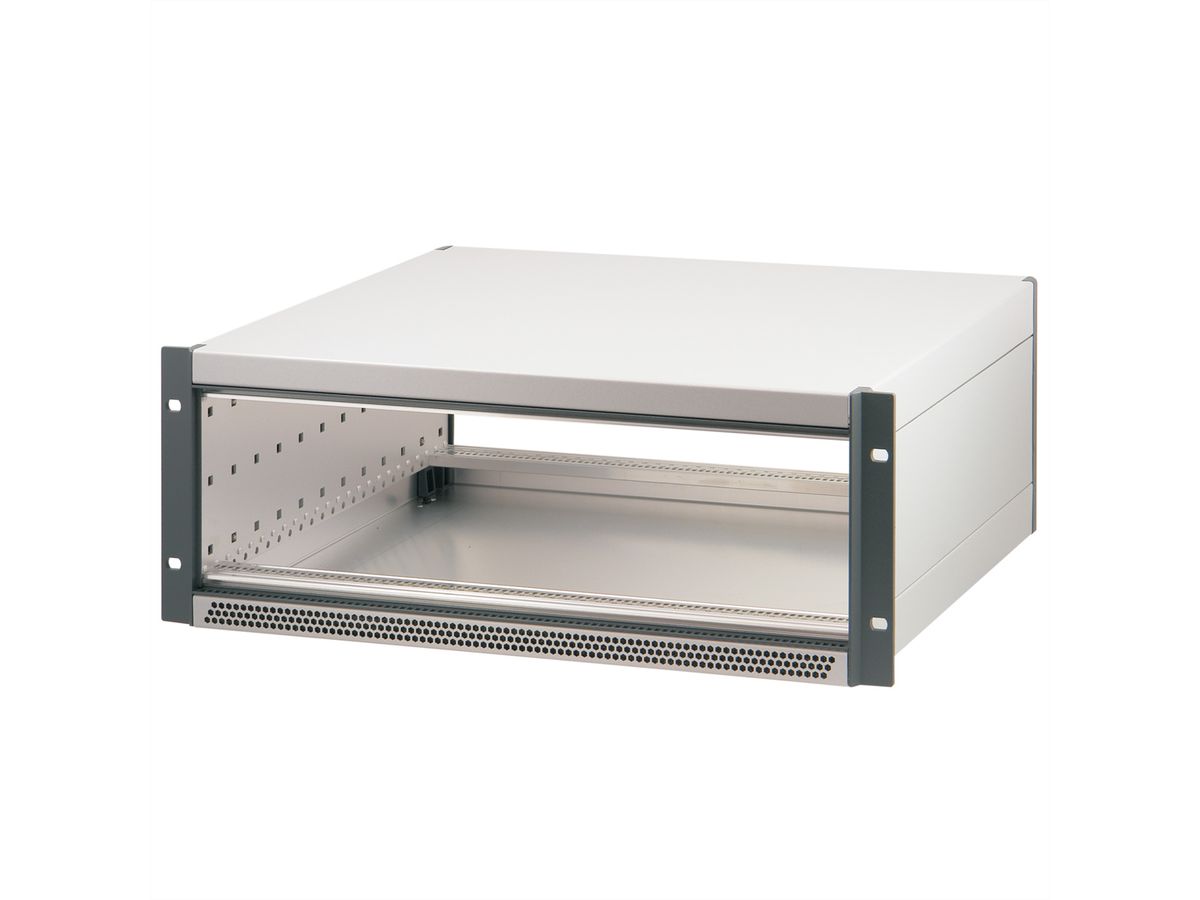

RatiopacPRO AIR, 19 Zoll Gehäuse mit 19" Befestigungswinkel, 6/ 7 HE, 84HE, 375 mm, nachrüstbare EMV Schirmung

RATIOP.AIR 19"6/7U 84HP 375D

Mit integrierter Belüftung. Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung. Es ist aussen 1 HE höher als ratiopacPRO. Innen herrschen die gleichen Einbaubedingungen. - mit 19"-Winkeln

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Ratiopac PRO
Höheneinheiten: 6 HE
Breiteneinheiten: 84 TE
Maximale Tragkraft: 25 kg
Höhe: 310.35 mm
Breite: 448.9 mm
Tiefe: 375.5 mm
Verpackungshöhe: 140 mm
Verpackungsbreite: 480 mm
Verpackungstiefe: 510 mm
Paketgewicht: 4.52 kg

Lieferumfang (Bausatz):

Pos.1 (2x):: Seitenwand, AI, farblos chromatiert
Pos.2 (2x):: Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):: Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):: 19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):: Modulschiene, Al, Sichtflächen, gepulvert, RAL 7016
Pos.11 (2x):: Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben
Pos.12 (4x):: Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (2x):: Filtermatte
Pos.14 (1x):: Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (1.0 MB) Hersteller-Datenblatt - English (1.0 MB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
