SCHROFF ratiopacPRO air Gehäuse - RATIO.AIR GR 6/7HE 84TE 495T

Art.-Nr. 24571-984 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571984 EAN 4036088033568 Paketgewicht 5.32 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

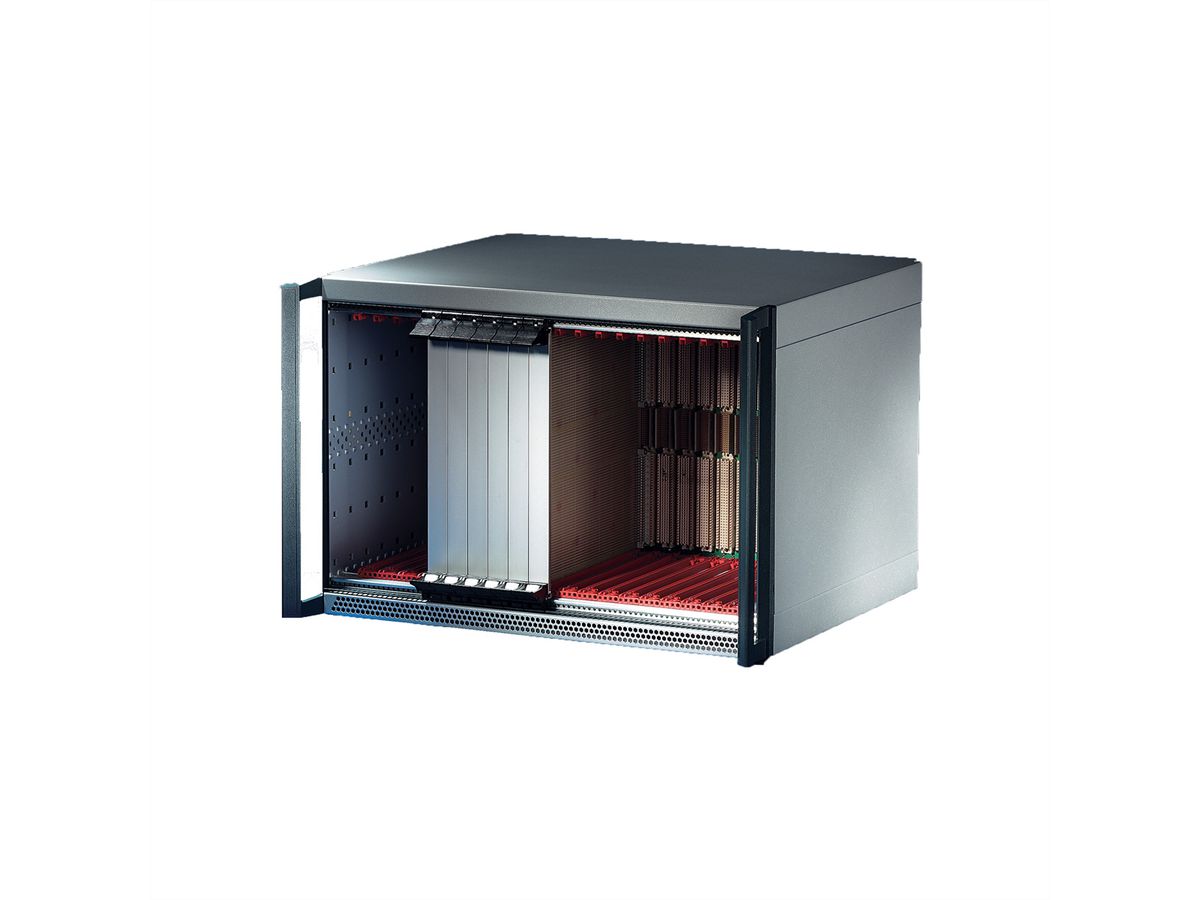

RatiopacPRO Air 19 Zoll Gehäuse mit Frontgriffen, 6 / 7HE, 84 TE, 495 mm, nachrüstbare EMV Schirmung

RATIOP.AIR HL 6/7U 84HP 495D

Mit integrierter Belüftung. Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung. Es ist aussen 1 HE höher als ratiopacPRO. Innen herrschen die gleichen Einbaubedingungen. - mit Frontgriffen

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
6 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
25 kg
Höhe
310.35 mm
Breite
448.9 mm
Tiefe
495.5 mm
Verpackungshöhe
130 mm
Verpackungsbreite
520 mm
Verpackungstiefe
490 mm
Paketgewicht
5.32 kg
Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, AI, farblos chromatiert
Pos.2 (2x):
Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):

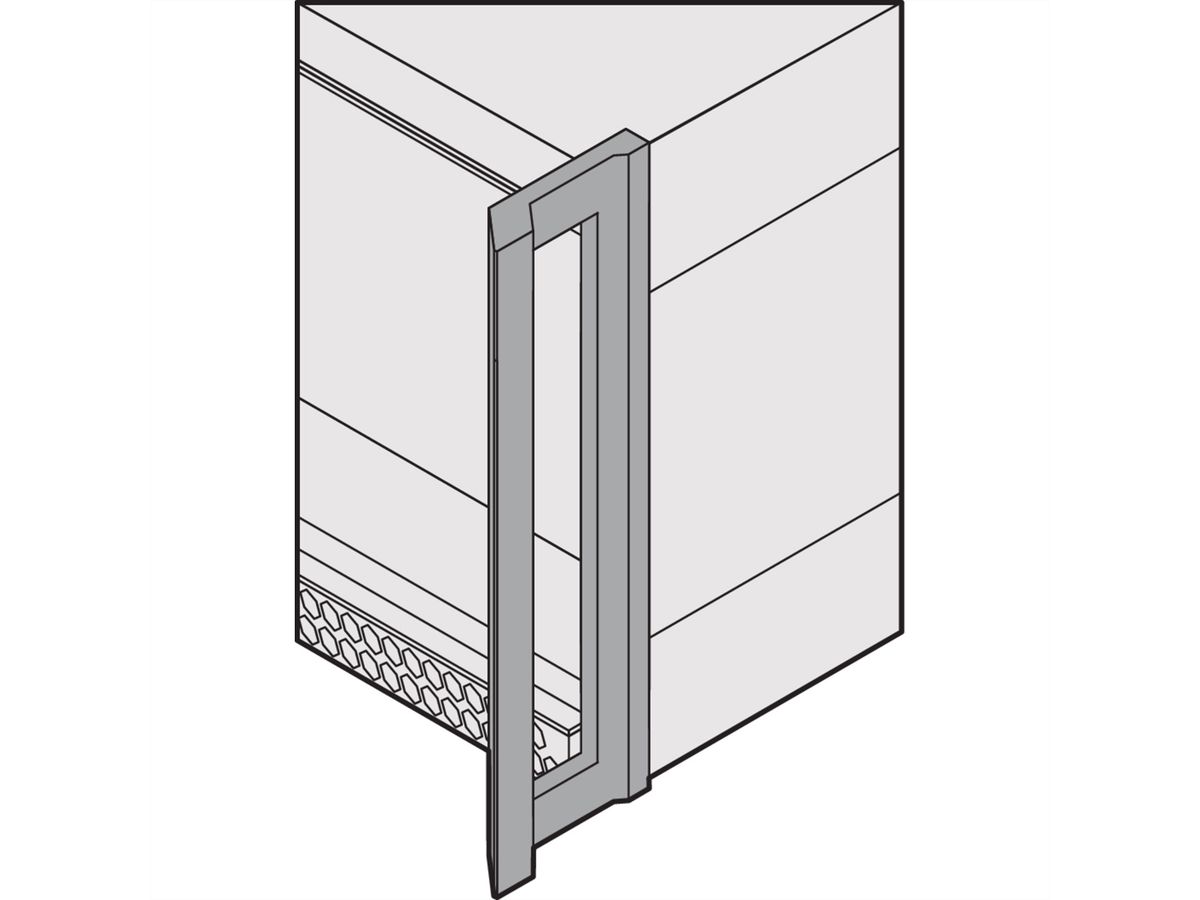

Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Al, Sichtflächen, gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (2x):
Filtermatte
Pos.14 (1x):
Satz Befestigungsmaterial
