SCHROFF ratiopacPRO air Gehäuse - RATIO.AIR GR 6/7HE 84TE 255T

Art.-Nr. 24571-978 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571978 EAN 4036088033520 Paketgewicht 3.55 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

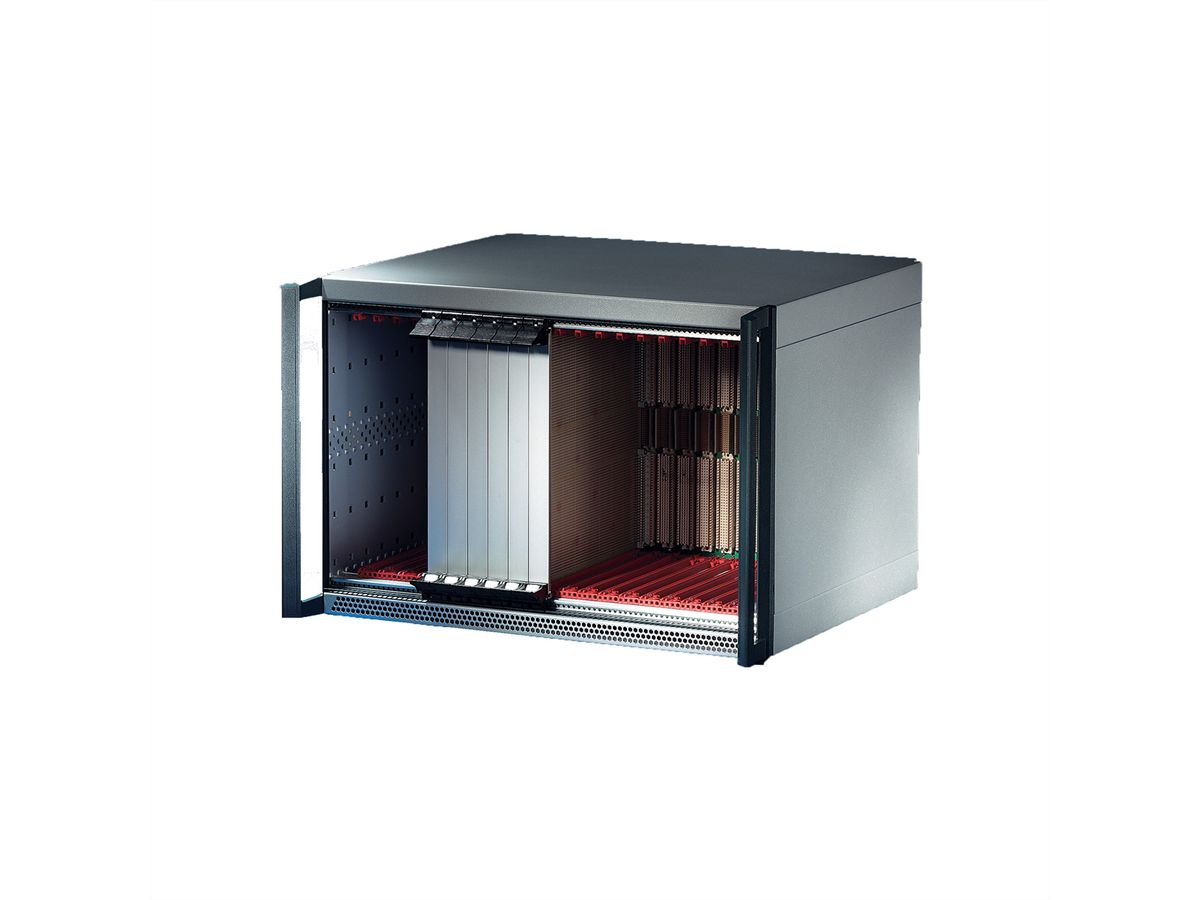

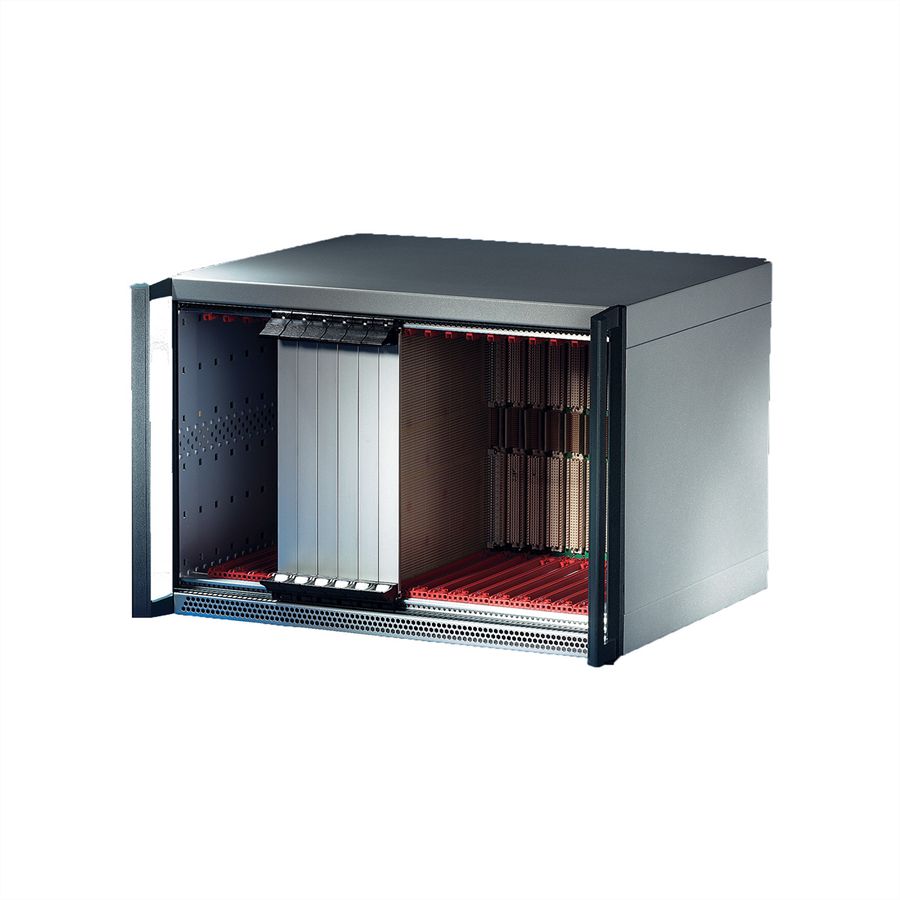

RatiopacPRO Air 19 Zoll Gehäuse mit Frontgriffen, 6 / 7HE, 84 TE, 225 mm, nachrüstbare EMV Schirmung

RATIOP.AIR HL 6/7U 84HP 225D

Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung - Gehäuse zum individuellen Ausbau, oder Innenausbau mit 19"-Norm-Komponenten z. B. mit Montageplatte - Ungeschirmt (EMV-Schirmung nachrüstbar) - Symmetrischer Aufbau, identische Front- und Rückseite - In drei Ausführungen erhältlich:mit Frontblenden - mit Frontgriffen - mit 19"-Befestigungswinkel

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
6 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
25 kg
Höhe
310.35 mm
Breite
448.9 mm
Tiefe
255.5 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
0 kg
Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, AI, 2 mm, passiviert
Pos.2 (2x):
Seitenblech, Al, 1 mm, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):
Frontblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3b (2x):

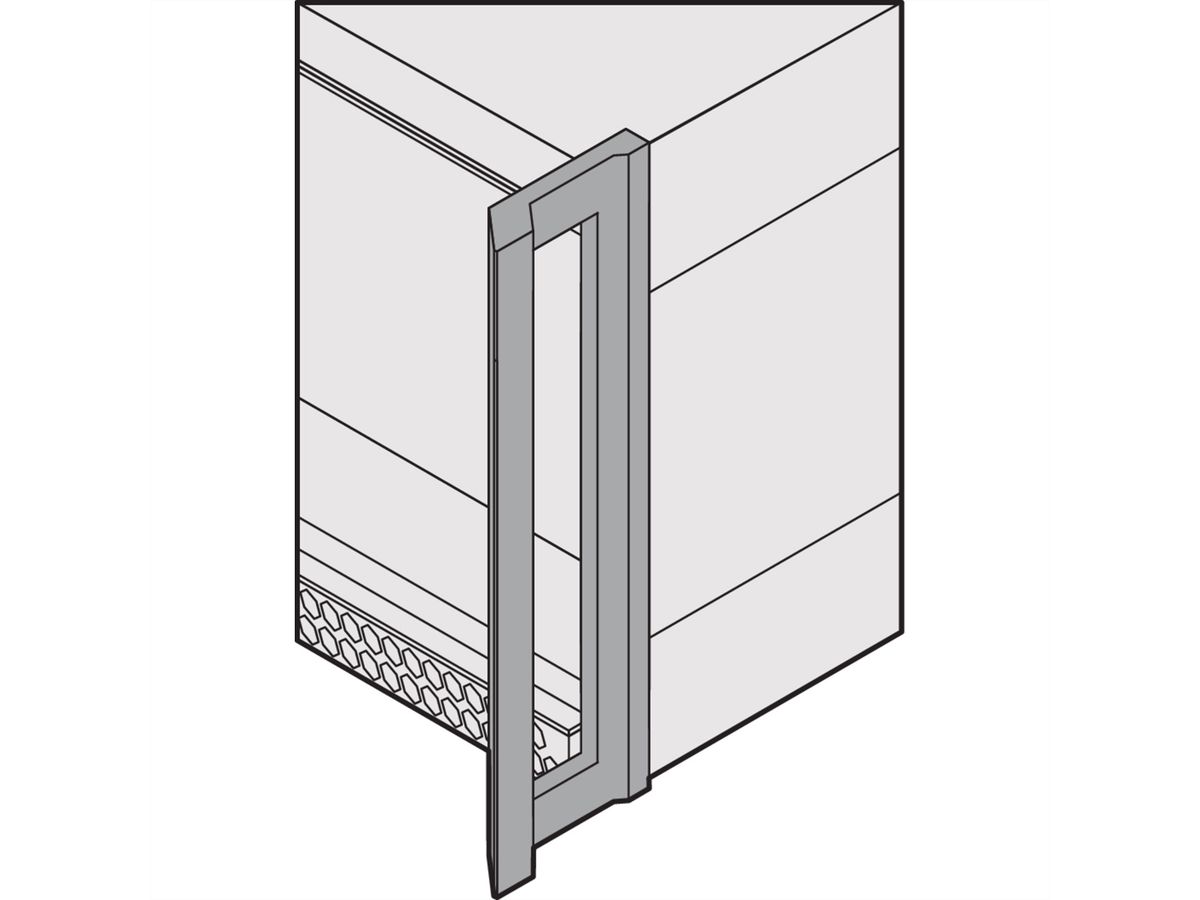

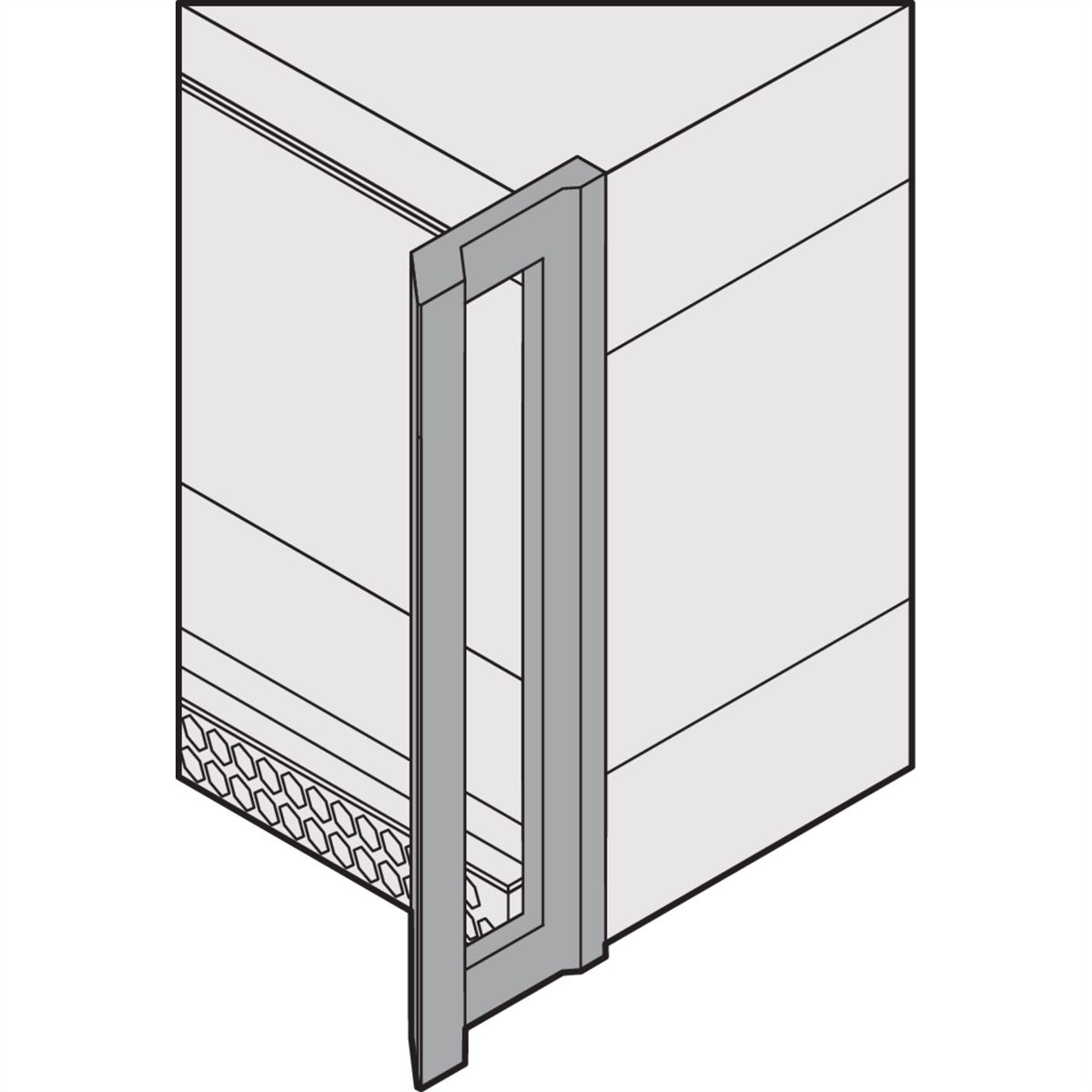

Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.3c (2x):
19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Typ H-LD, Al, Sichtflächen, gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.13 (2x):
Luftfilter
Pos.14 (1x):
Befestigungsmaterial
