SCHROFF ratiopacPRO air Gehäuse - RATIO.AIR GR 6/7HE 42TE 435T

Art.-Nr. 24571-959 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571959 EAN 4036088033483 Paketgewicht 4.22 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

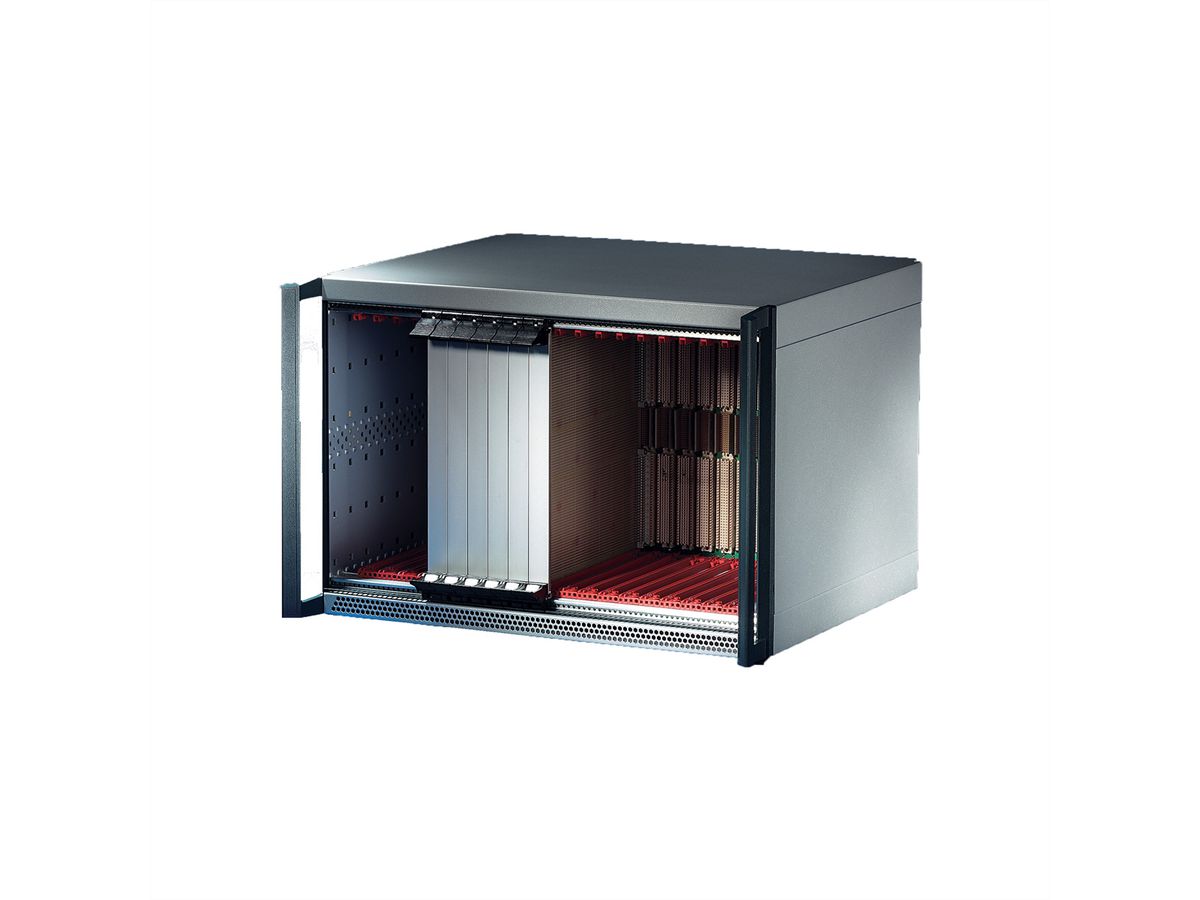

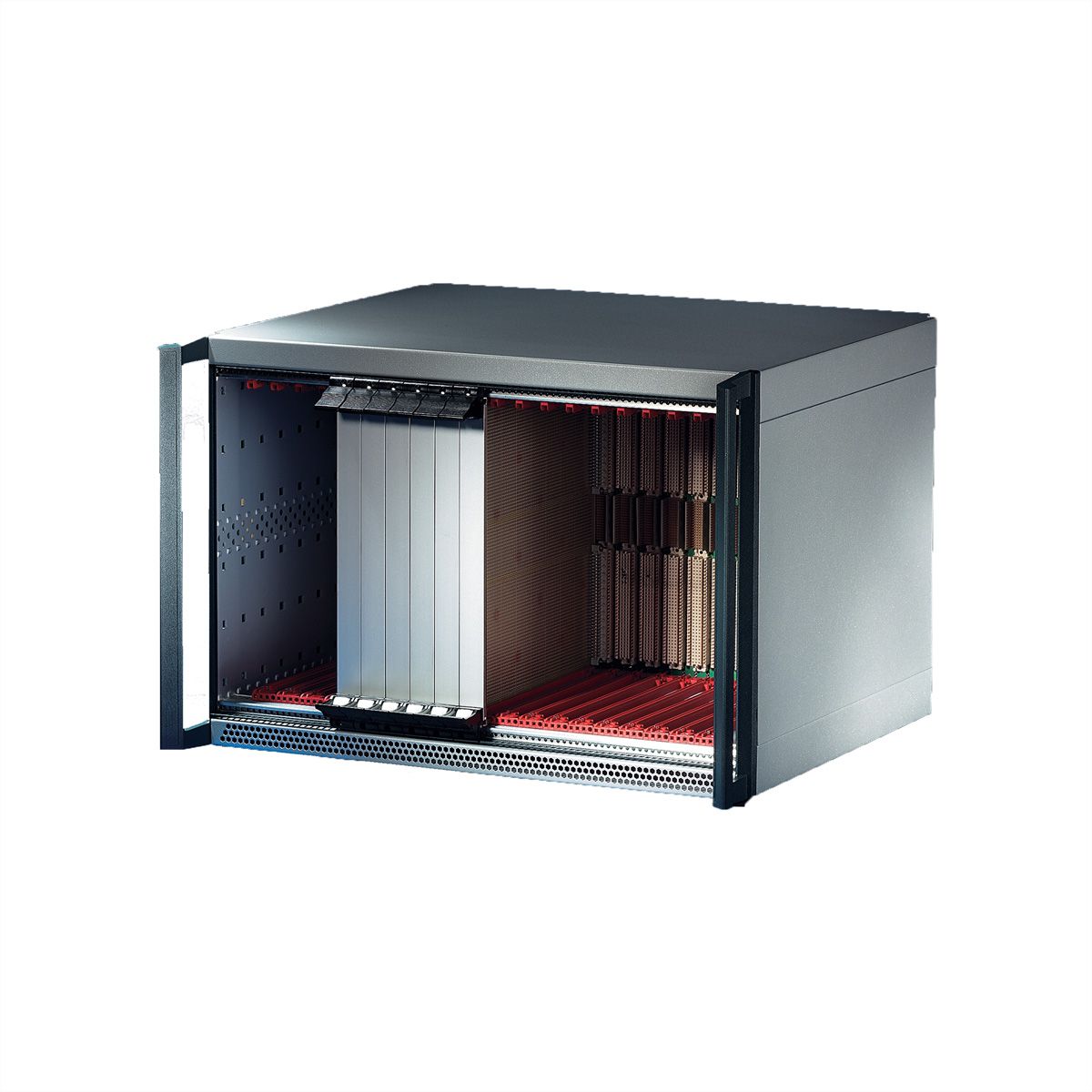

RatiopacPRO Air 19 Zoll Gehäuse mit Frontgriffen, 6 / 7HE, 42 TE, 435 mm, nachrüstbare EMV Schirmung

RATIOP.AIR HL 6/7U 42HP 435D

Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung - Gehäuse zum individuellen Ausbau, oder Innenausbau mit 19"-Norm-Komponenten z. B. mit Montageplatte - Ungeschirmt (EMV-Schirmung nachrüstbar) - Symmetrischer Aufbau, identische Front- und Rückseite - In drei Ausführungen erhältlich:mit Frontblenden - mit Frontgriffen - mit 19"-Befestigungswinkel

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
6 HE
Breiteneinheiten
42 TE
Maximale Tragkraft
25 kg
Höhe
310.35 mm
Breite
235.5 mm
Tiefe
435.5 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
4.22 kg
Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, AI, 2 mm, passiviert
Pos.2 (2x):
Seitenblech, Al, 1 mm, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):
Frontblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3b (2x):

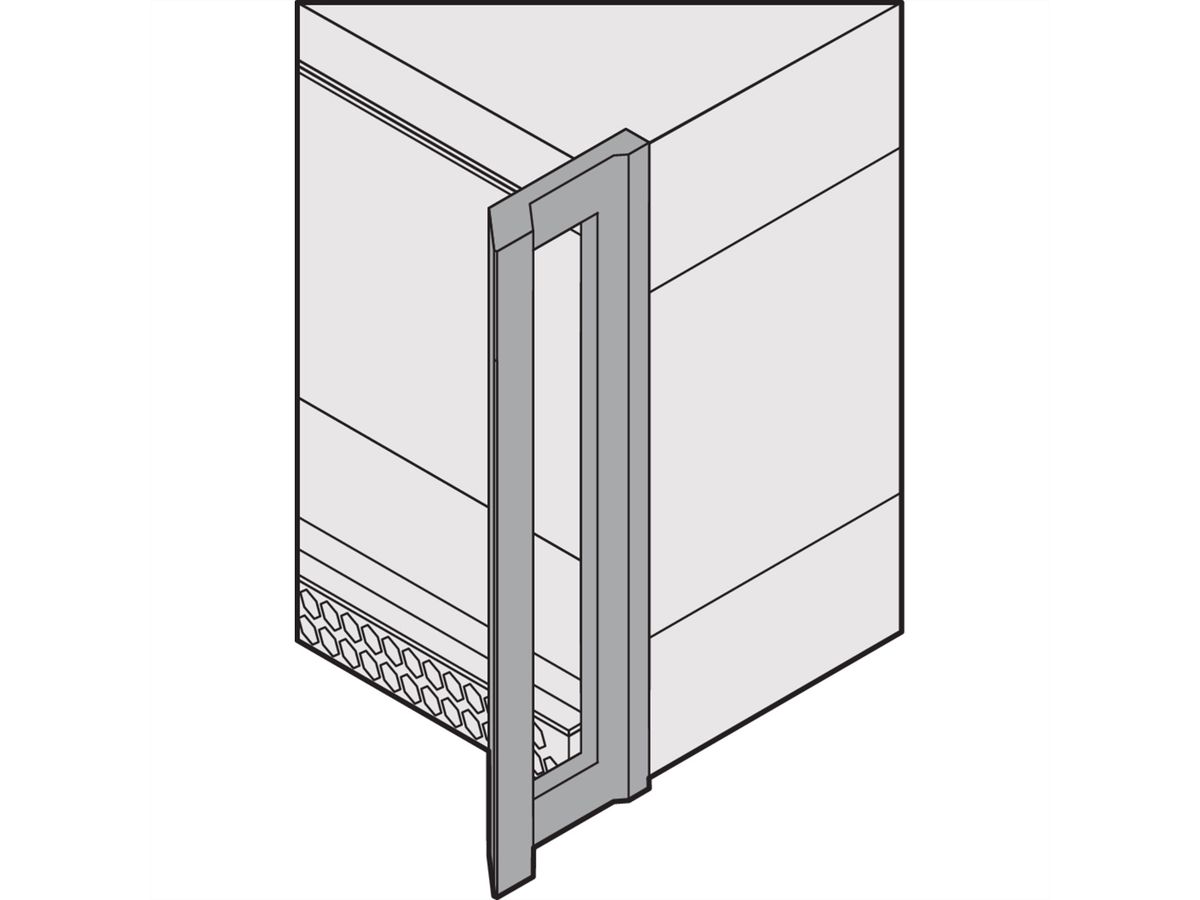

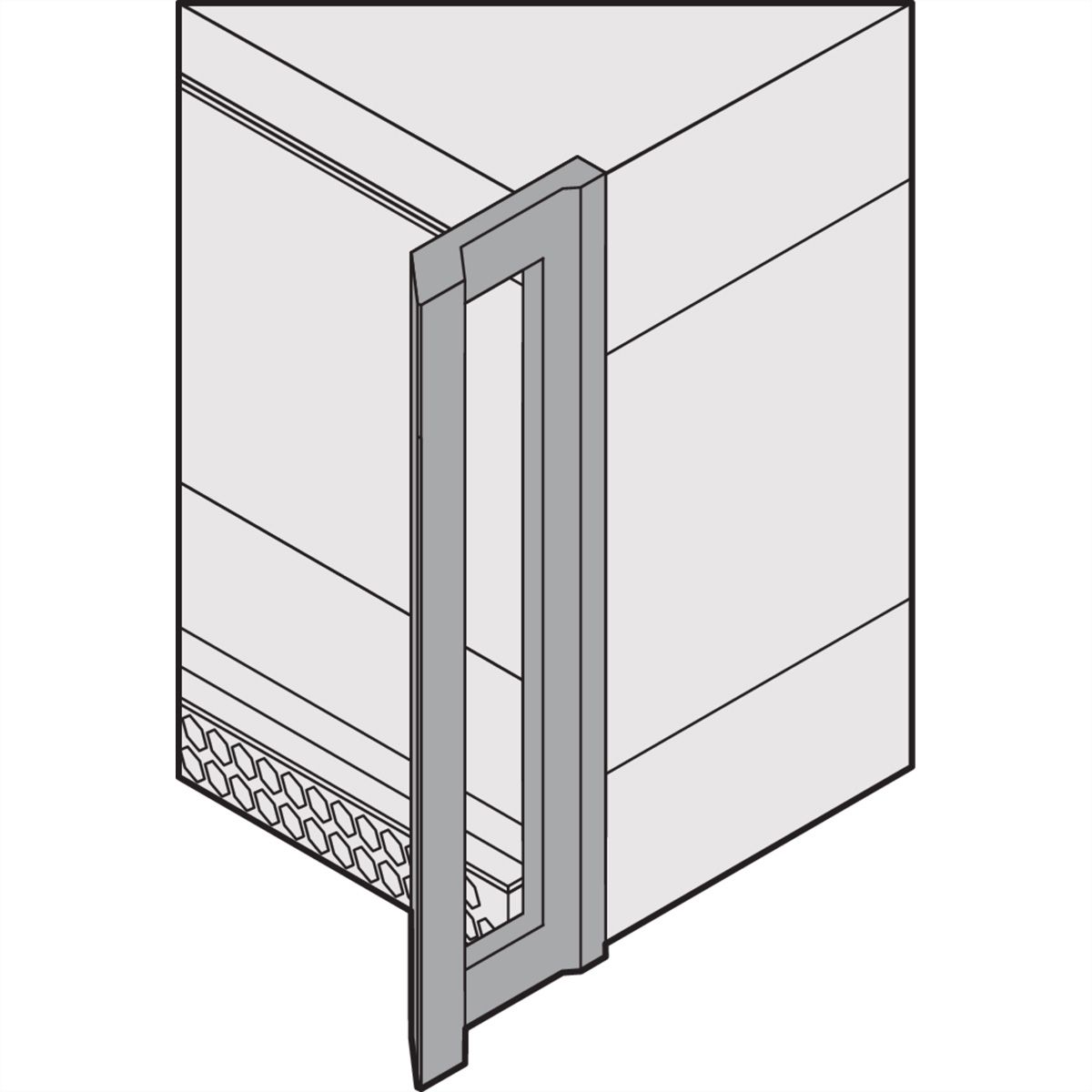

Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.3c (2x):
19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Typ H-LD, Al, Sichtflächen, gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.13 (2x):
Luftfilter
Pos.14 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (1.3 MB) Hersteller-Datenblatt - English (1.3 MB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
