SCHROFF ratiopacPRO air Gehäuse - RATIO.AIR FR 3/4HE 63TE 435T

Art.-Nr. 24571-175 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571175 EAN 4036088031601 Paketgewicht 3.54 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

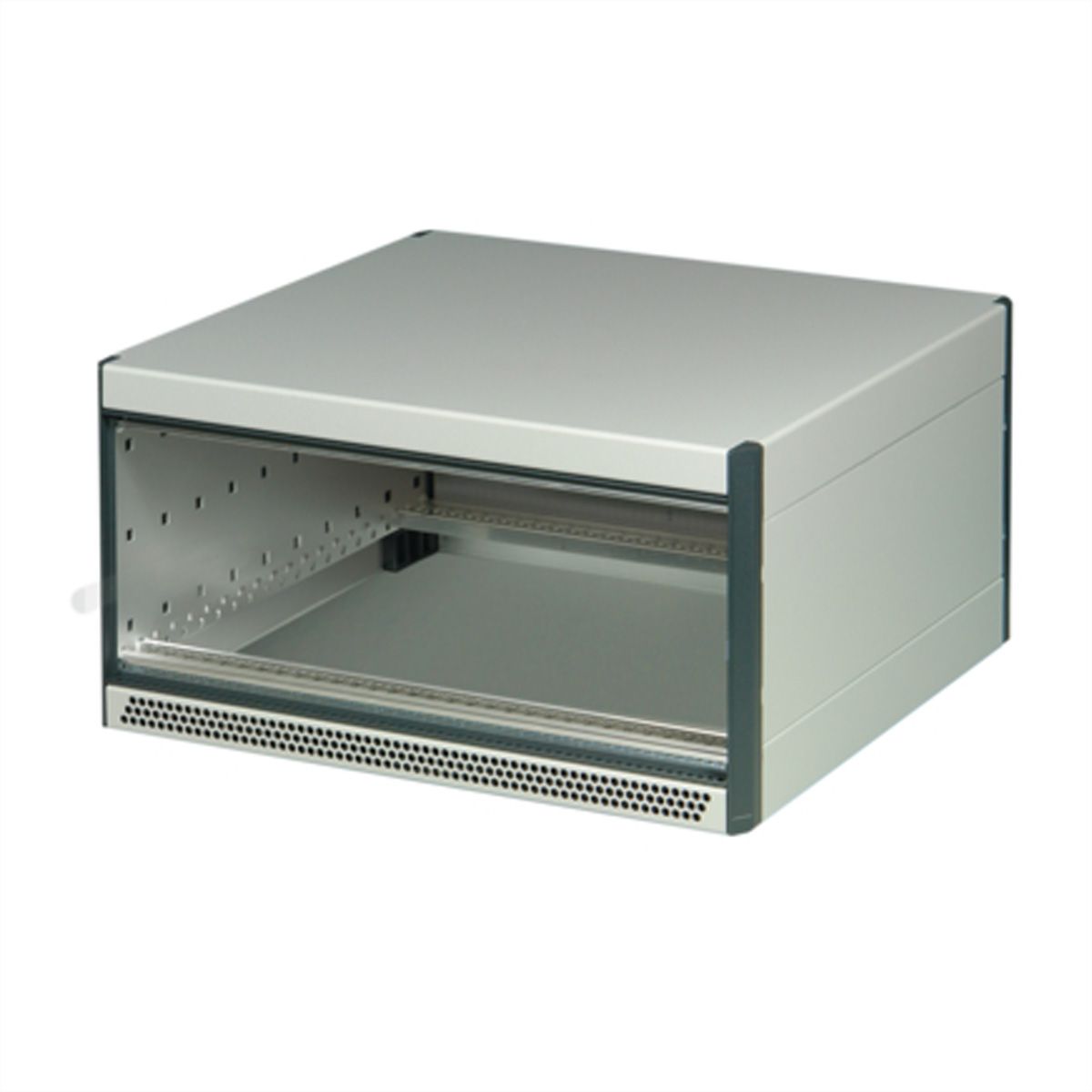

RatiopacPRO AIR, Gehäuse, ungeschirmt, Desktop-Ausführung, 3/4 HE, 63 TE, 435 mm

RATIOP.AIR FT 3/4U 63HP 435D

Mit integrierter Belüftung. Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung. Es ist aussen 1 HE höher als ratiopacPRO. Innen herrschen die gleichen Einbaubedingungen. In drei Ausführungen erhältlich: mit Frontblenden - mit Frontgriffen - mit 19"-Winkel

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
3 HE
Breiteneinheiten
63 TE
Maximale Tragkraft
25 kg
Höhe
177 mm
Breite
342.4 mm
Tiefe
435.5 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
3.54 kg

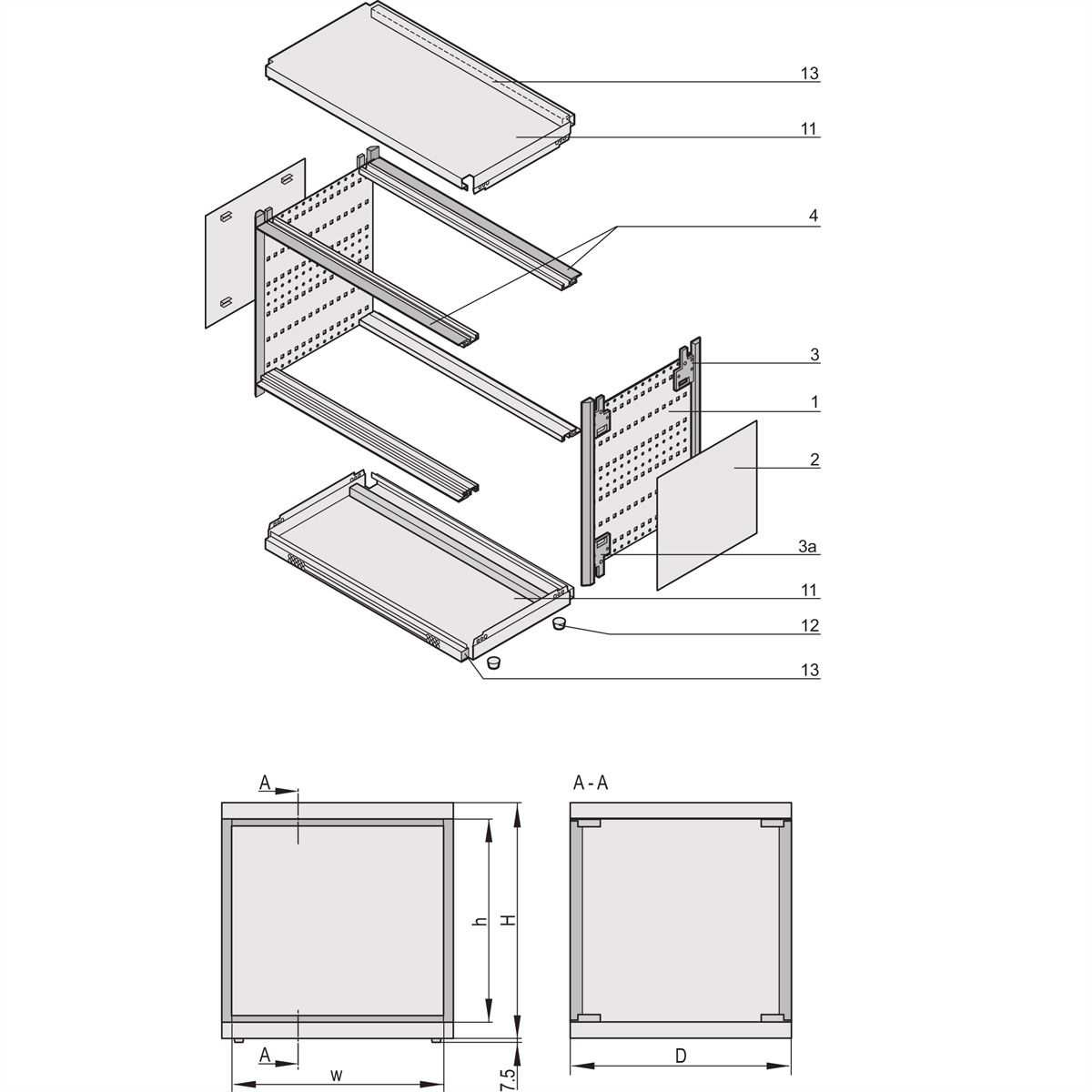

Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, AI, 2 mm, passiviert
Pos.2 (2x):
Seitenblech, Al, 1 mm, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):
Frontblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3b (2x):
Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.3c (2x):
19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Typ H-LD, Al, Sichtflächen, gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.13 (2x):
Luftfilter
Pos.14 (1x):
Befestigungsmaterial
