SCHROFF ratiopacPRO air Gehäuse - RATIO/AIR WI 4/5HE 84TE 375T

Art.-Nr. 24571-634 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24571634 EAN 4036088032684 Paketgewicht 3.772 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

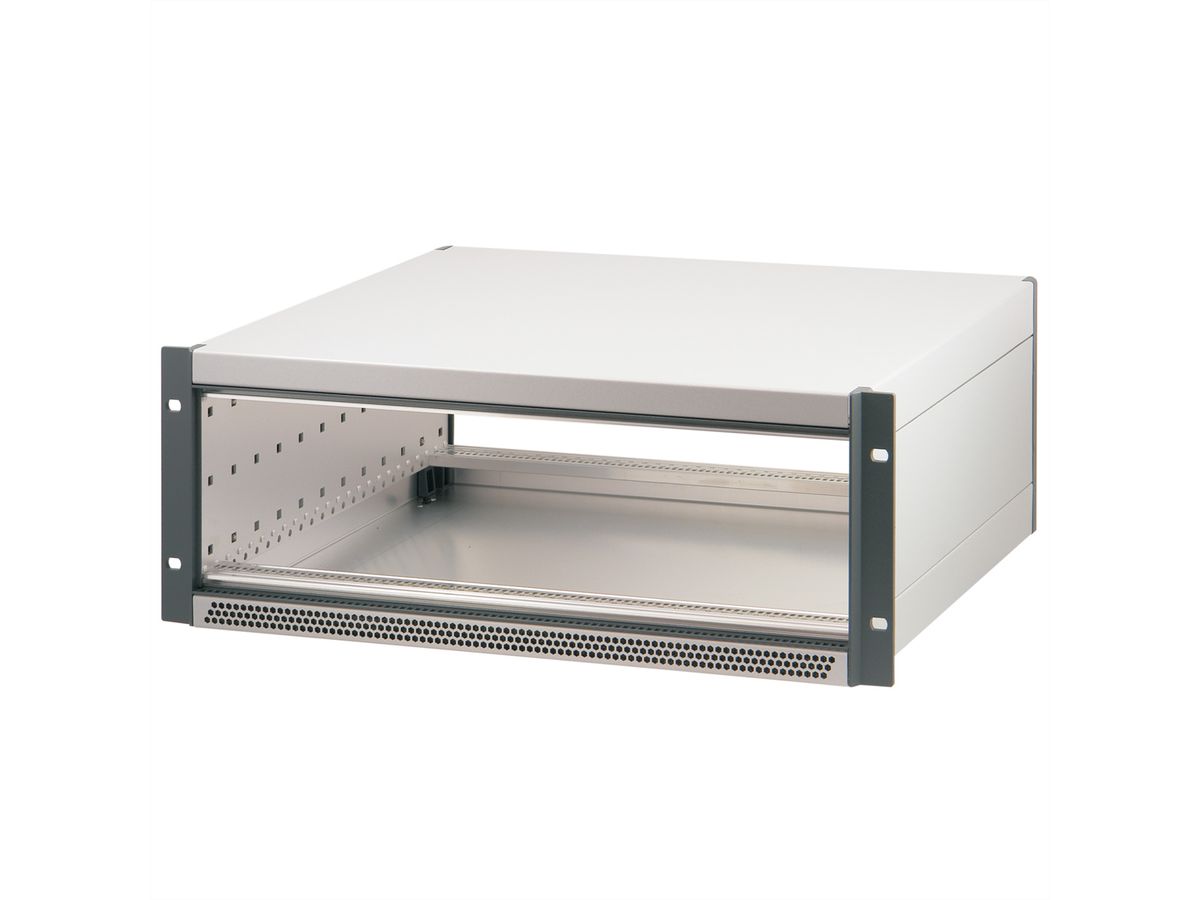

RatiopacPRO AIR, 19 Zoll Gehäuse mit 19" Befestigungswinkel, 4/ 5 HE, 84HE, 375 mm, nachrüstbare EMV Schirmung

RATIOP.AIR 19"4/5U 84HP 375D

Mit integrierter Belüftung. Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung. Es ist aussen 1 HE höher als ratiopacPRO. Innen herrschen die gleichen Einbaubedingungen. - mit 19"-Winkeln

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Ratiopac PRO
Höheneinheiten
4 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
25 kg
Höhe
221.5 mm
Breite
448.9 mm
Tiefe
375.5 mm
Verpackungshöhe
500 mm
Verpackungsbreite
480 mm
Verpackungstiefe
130 mm
Paketgewicht
3.772 kg
Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand, AI, farblos chromatiert
Pos.2 (2x):
Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):
Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):

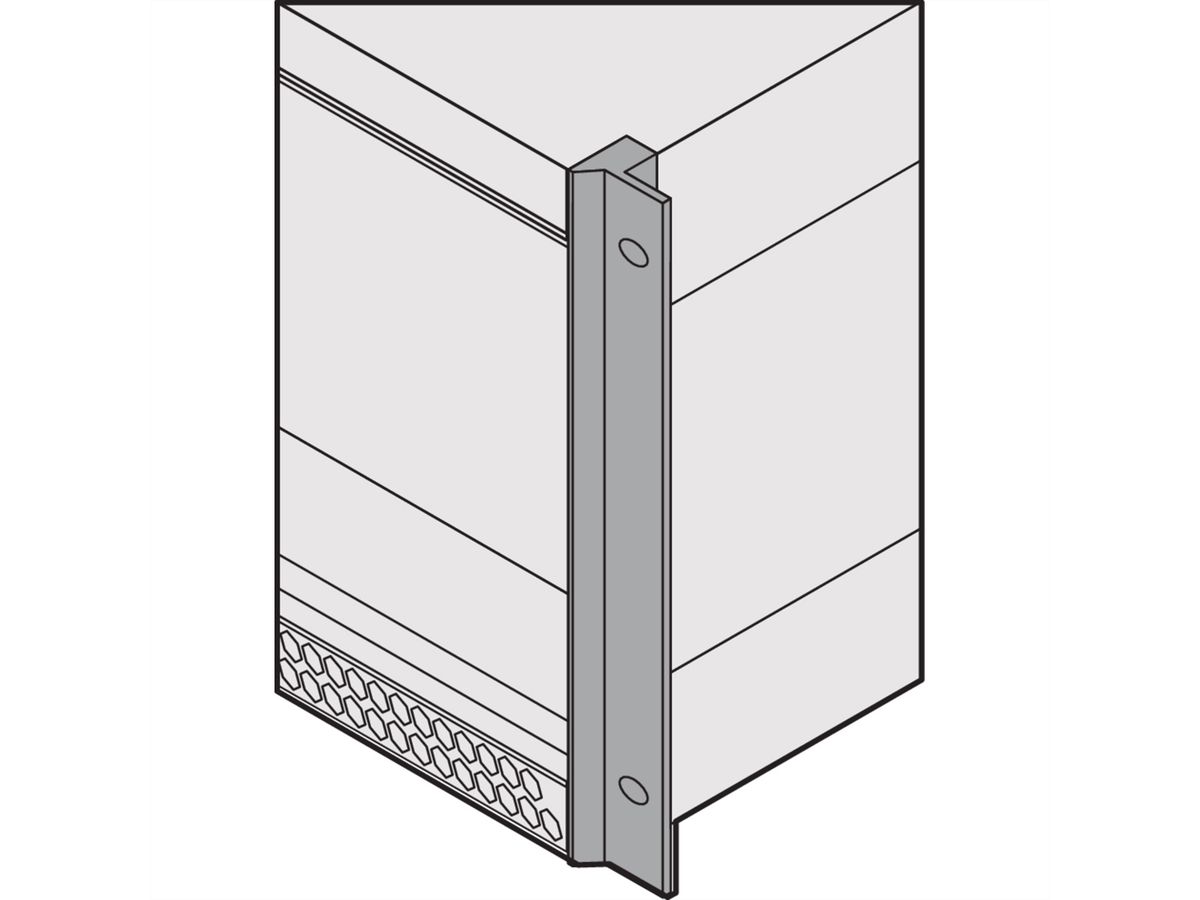

19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):
Modulschiene, Al, Sichtflächen, gepulvert, RAL 7016
Pos.11 (2x):
Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben
Pos.12 (4x):
Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (2x):
Filtermatte
Pos.14 (1x):
Satz Befestigungsmaterial
