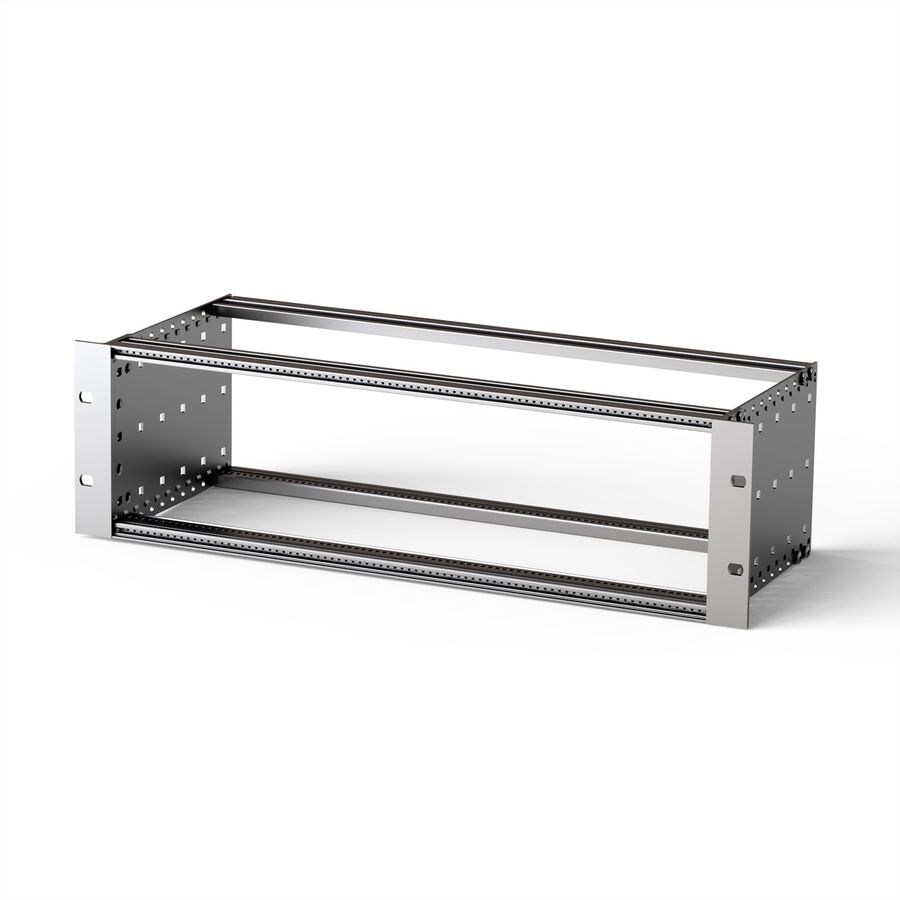

SCHROFF Bausatz, ungeschirmt, "heavy", zur Backplanemontage - BGTR PRO H 3HE 84TE 175T KD

Art.-Nr. 24563-161 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24563161 EAN 4036088071485 Paketgewicht 1.224 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

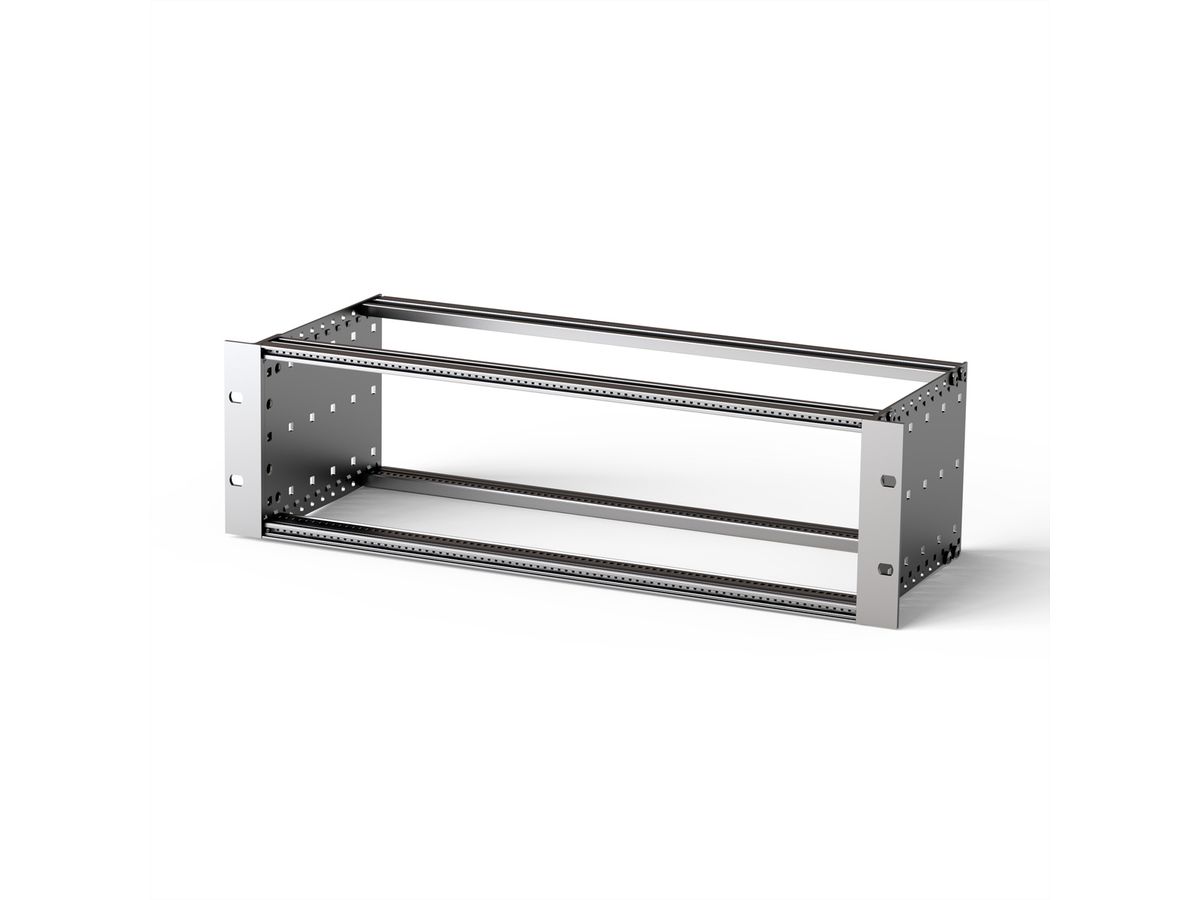

EuropacPRO19-Zoll Baugruppenträgersatz für Backplanemontage, Typ schwer, 3 HE, 175 mm

SUBR PRO H 3U 84HP 175D SL

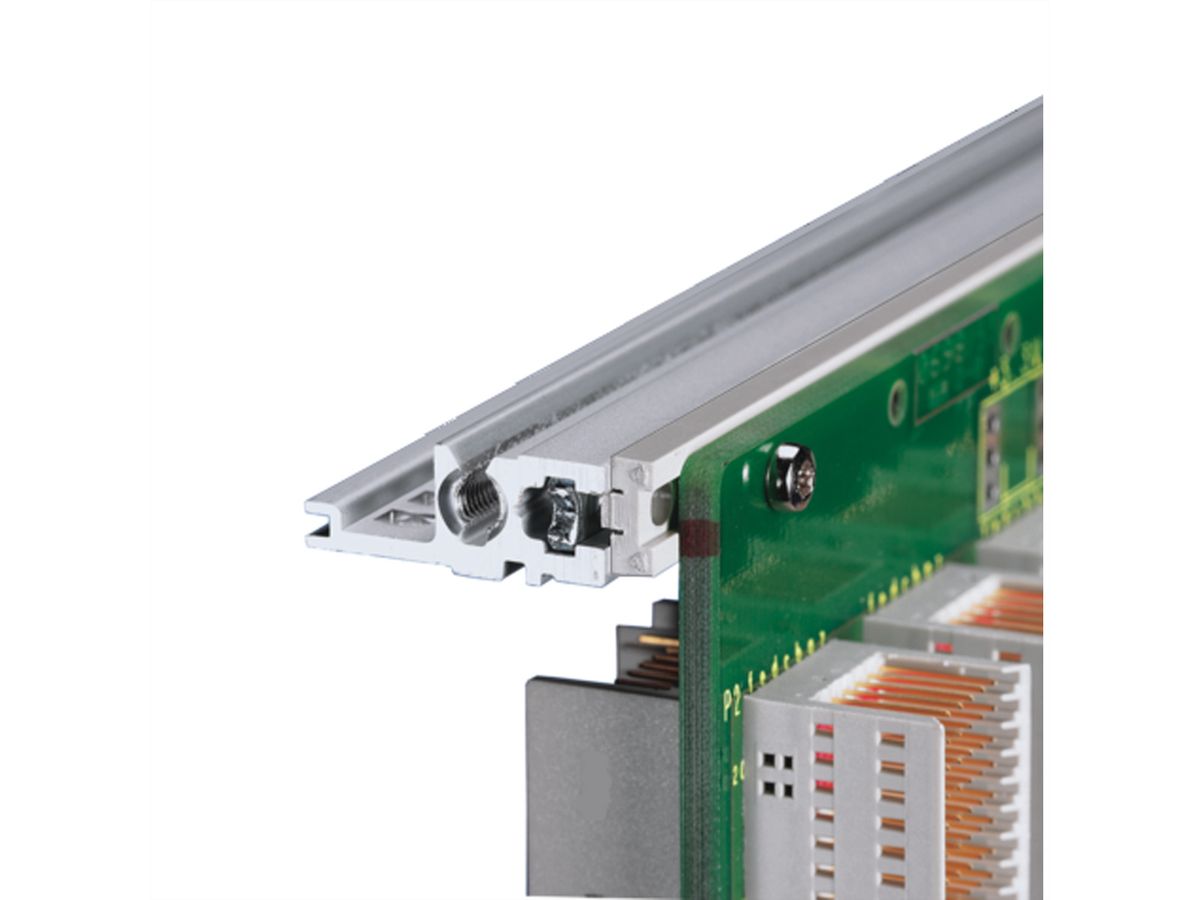

Baugruppenträger in stabiler Ausführung ("heavy"), 19"-Winkel ist fest mit der Seitenwand verbunden (getoxt) - Modulschiene hinten zur Backplanemontage mit Isolierstreifen - Getestet nach Bahnnorm BN 411002, BN 411003

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Europac PRO
Höheneinheiten
3 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
15 kg
Tiefe
175 mm
Verpackungshöhe
50 mm
Verpackungsbreite
180 mm
Verpackungstiefe
510 mm
Paketgewicht
1.224 kg

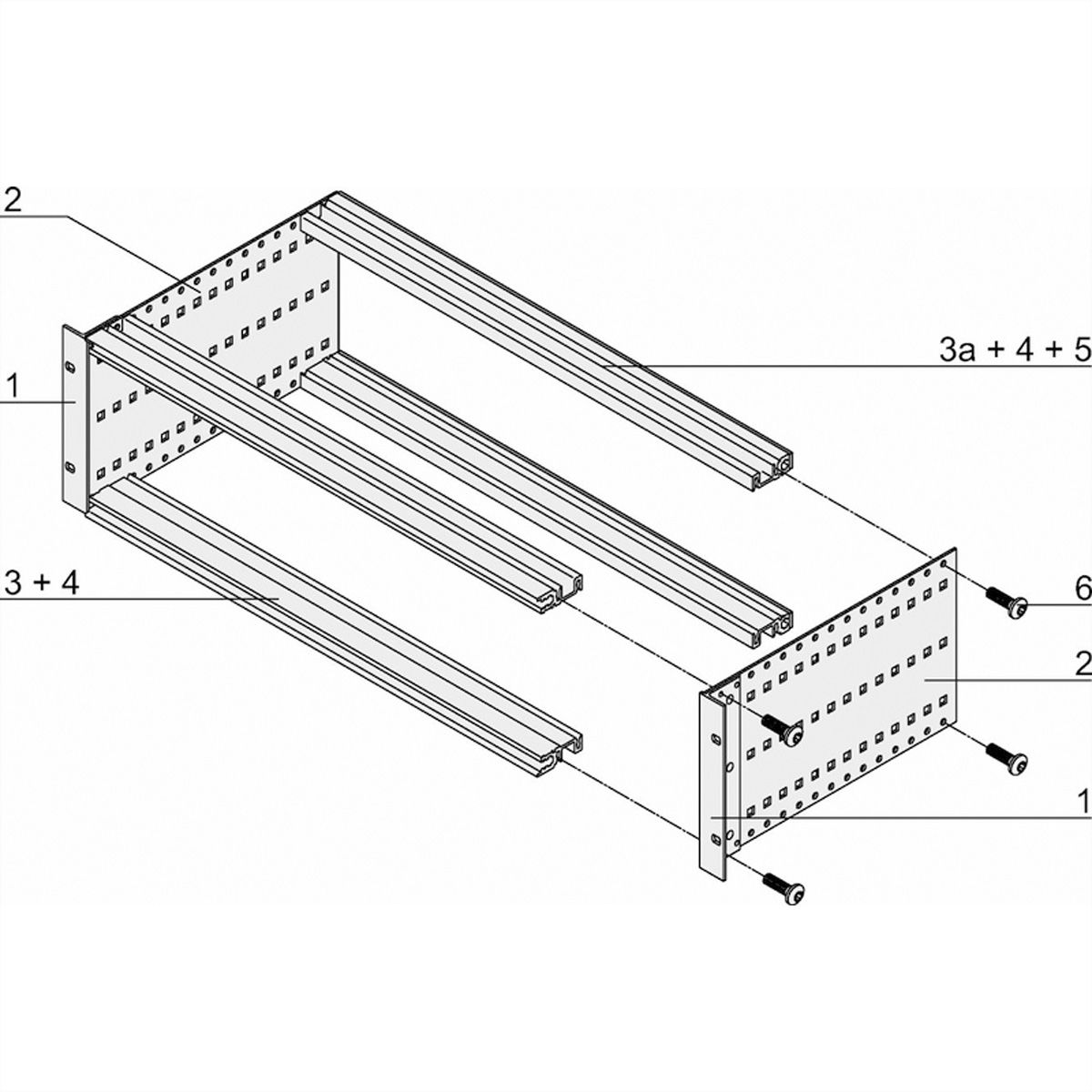

Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand Typ H, Al, 2 mm, passiviert, mit 19"-Haltewinkel (getoxt) für EMV-Dichtung (Textil)
Pos.2a (2x):
Modulschiene vorne (H-KD)
Pos.2b (2x):
Modulschiene hinten (H-ST)
Pos.2c (-x):
Modulschiene hinten Mitte (ST)
Pos.3 (4x):
Gewindestreifen vorne und hinten (vormontiert)
Pos.4 (2x):
Isolierstreifen (vormontiert)
Pos.5 (1x):
Befestigungsmaterial, Benutzeranleitung

Downloads

Hersteller-Datenblatt - Deutsch (1.2 MB) Hersteller-Datenblatt - English (1.2 MB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (320.9 KB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.

Mehr über SCHROFF
