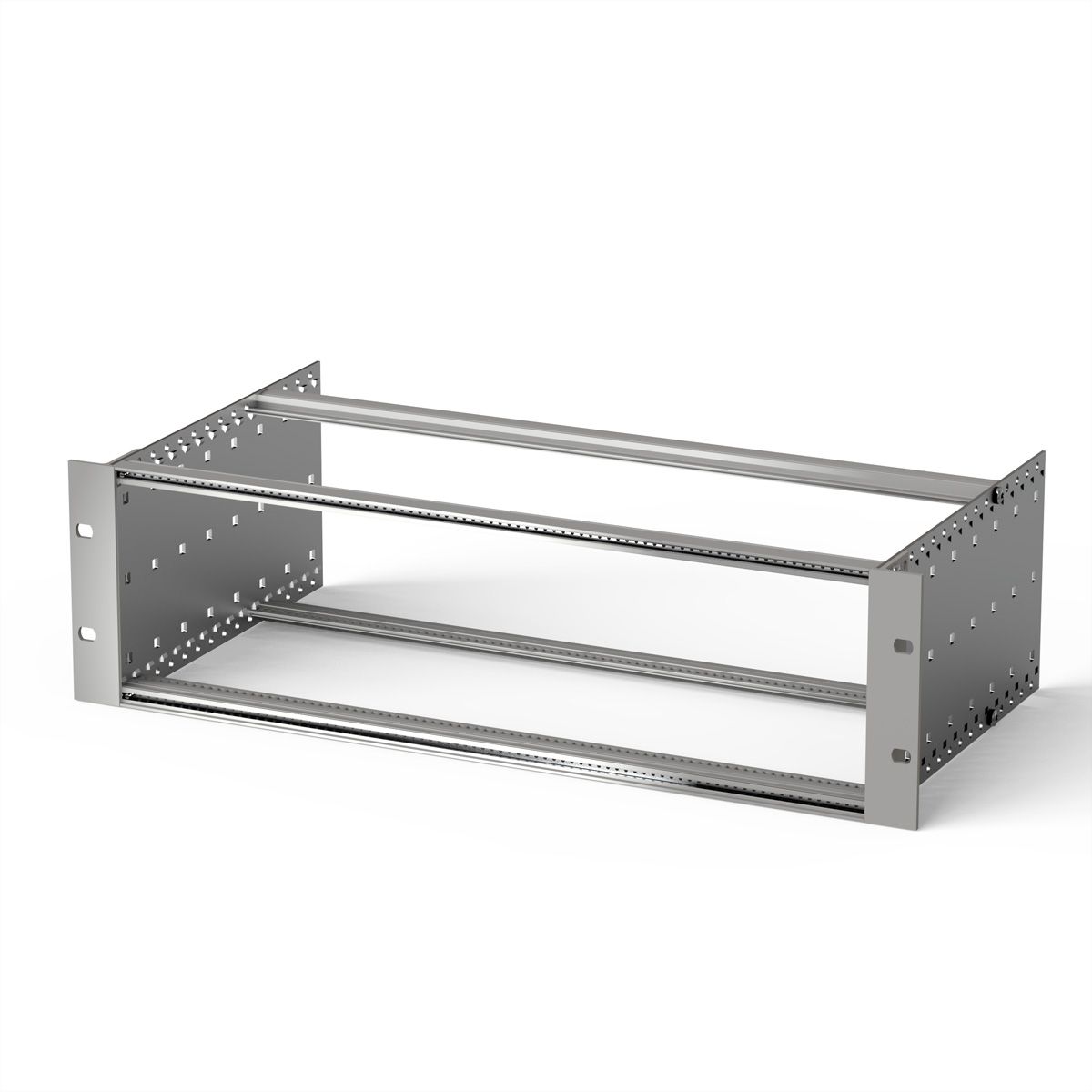

SCHROFF Bausatz, ungeschirmt, "flexible", zur Backplanemontage - BGTR PRO F 6HE 84TE 175T KD

Art.-Nr. 24563-431 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24563431 EAN 4036088071591 Paketgewicht 1.72 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

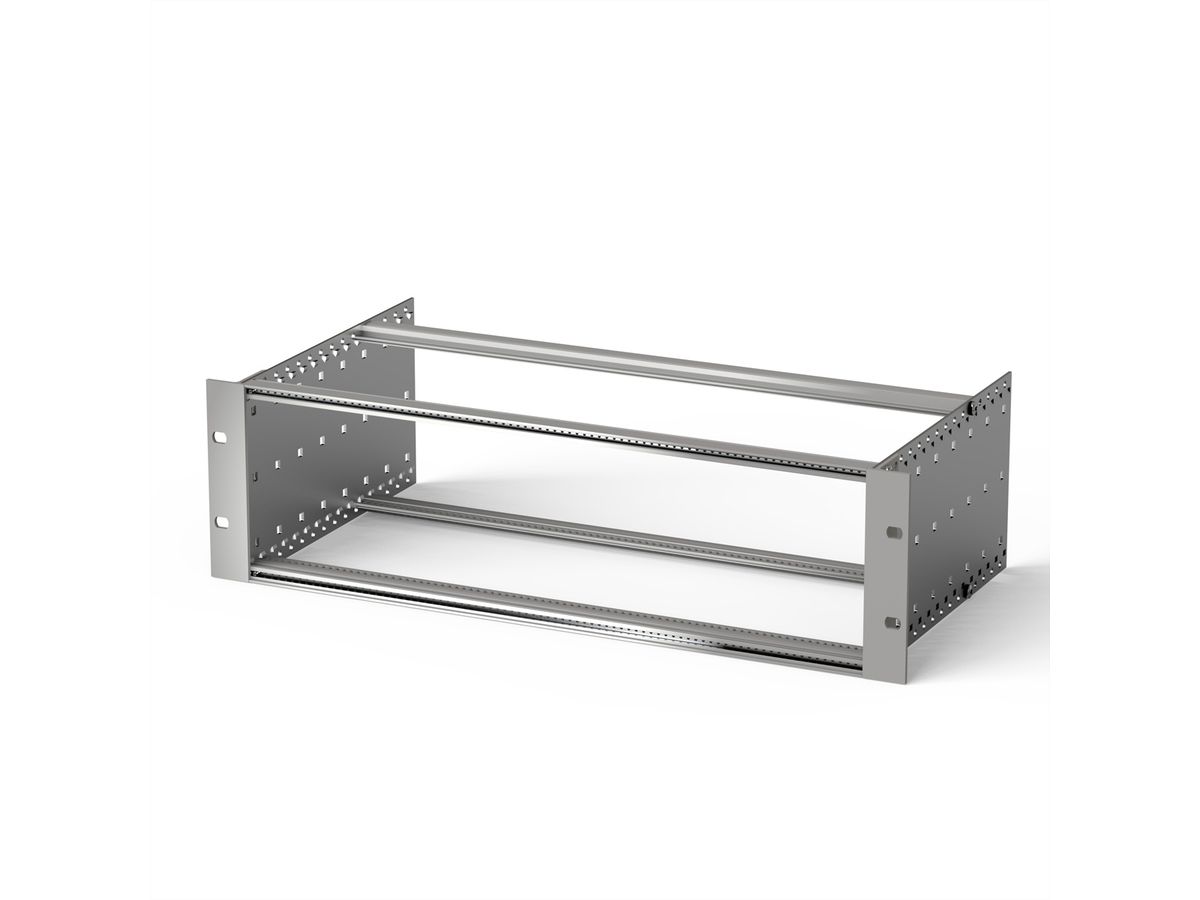

EuropacPRO 19-Zoll Baugruppenträgersatz zur Backplanemontage, 6 HE, 175 mm

SUBR PRO F 6U 84HP 175D SL

Baugruppenträger mit Seitenwand Typ F ("flexible") - Modulschiene hinten zur Backplanemontage mit Isolierstreifen

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Europac PRO
Höheneinheiten
6 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
11 kg
Tiefe
175 mm
Verpackungshöhe
80 mm
Verpackungsbreite
300 mm
Verpackungstiefe
520 mm
Paketgewicht
1.726 kg

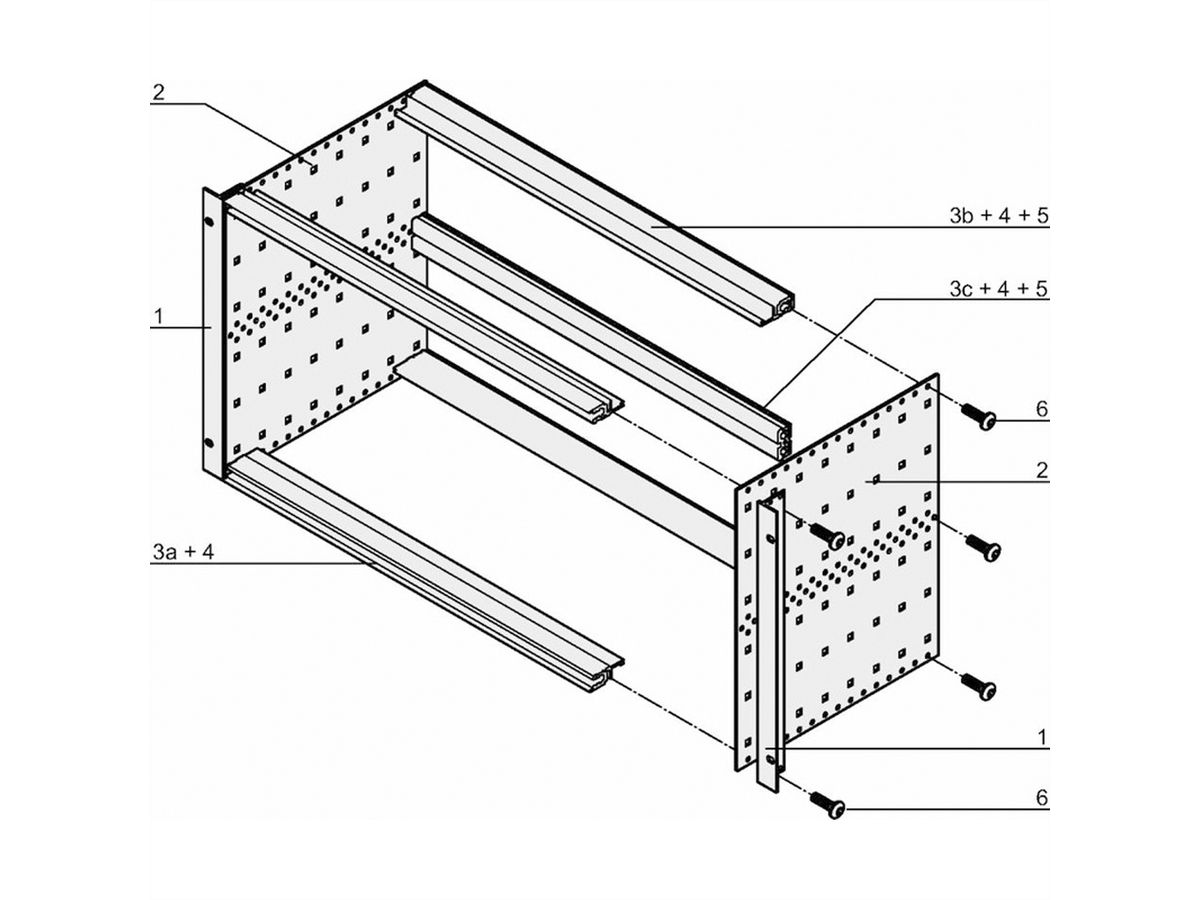

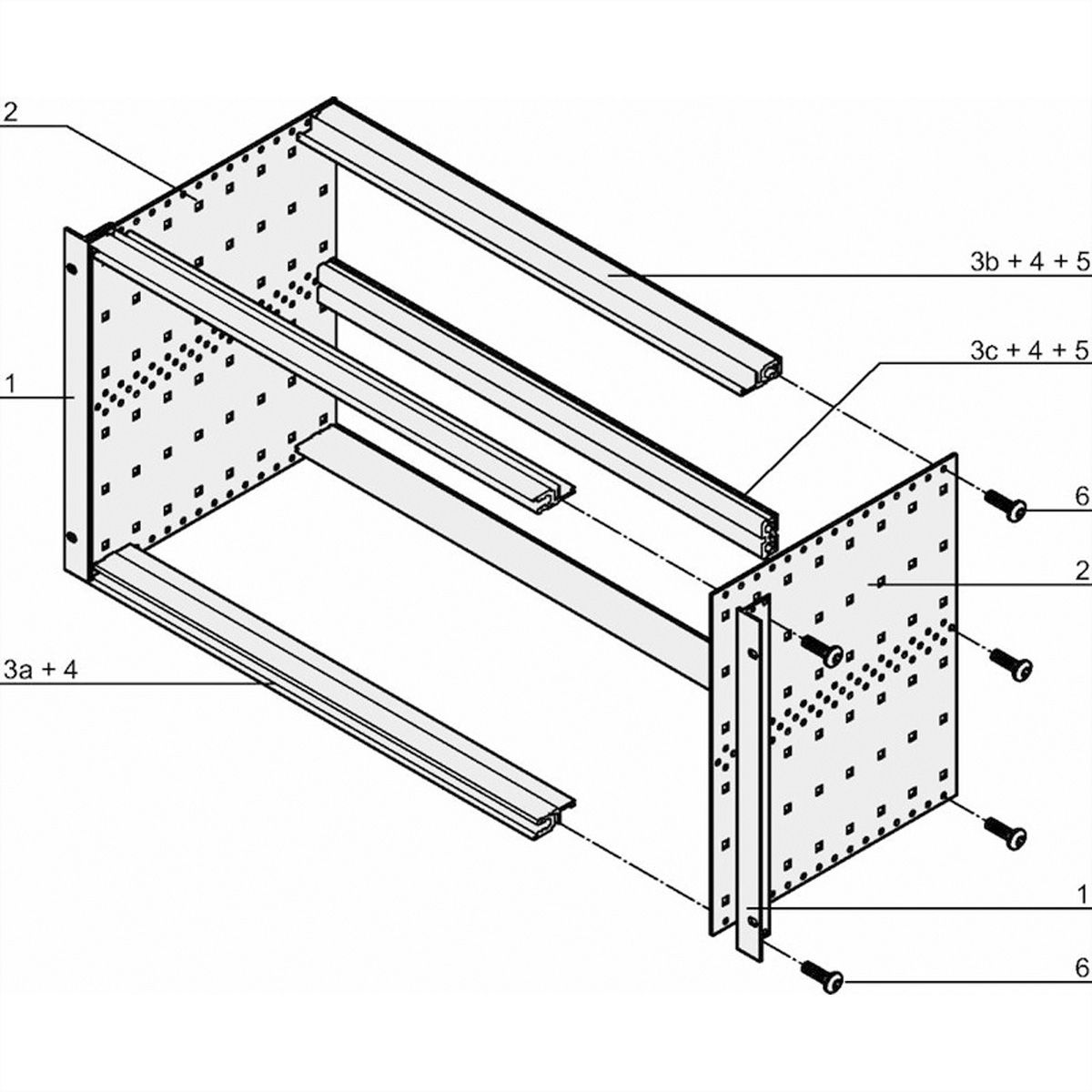

Lieferumfang (Bausatz):
Pos.1 (2x):
19"-Haltewinkel für EMV-Dichtung (St, rostfrei)
Pos.2 (2x):
Seitenwand Typ F
Pos.3a (2x):
Modulschiene vorne (L-KD)
Pos.3b (2x):

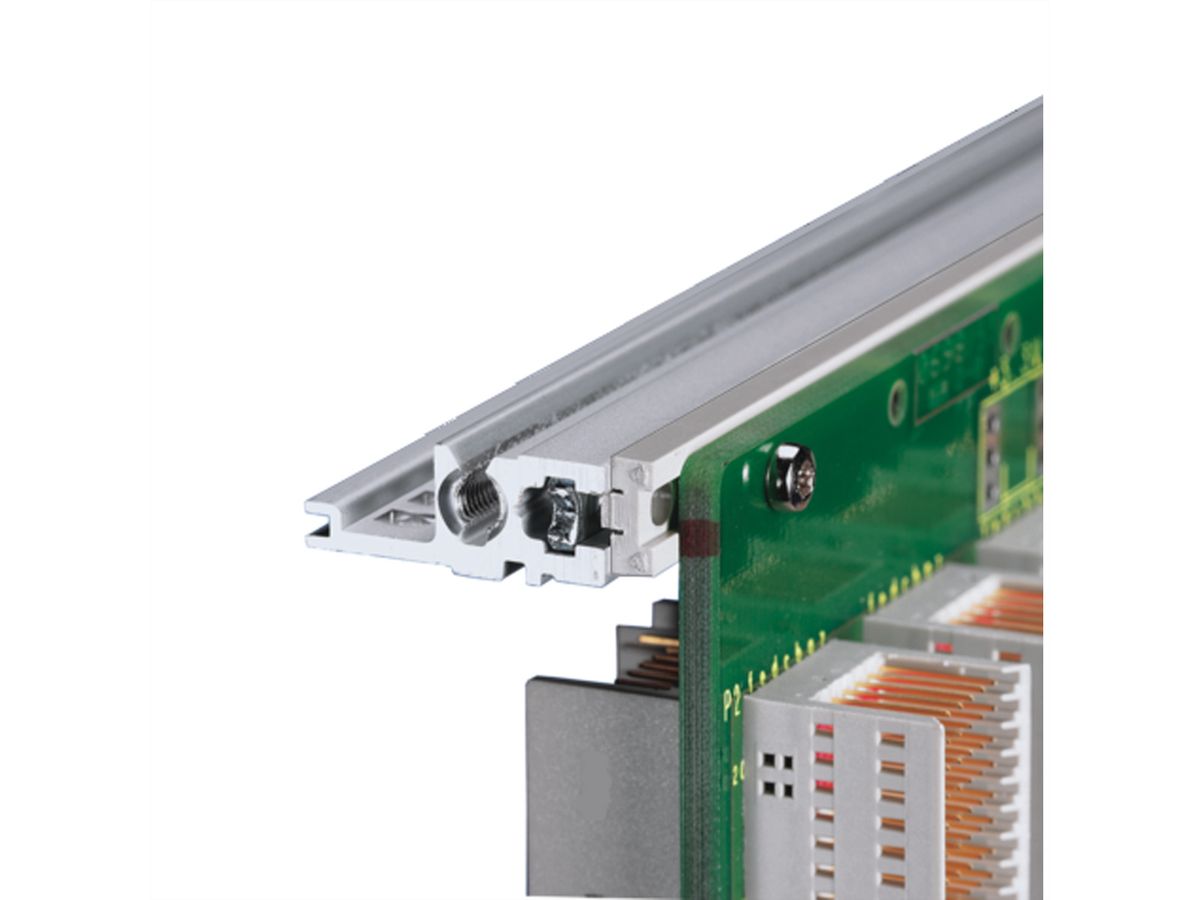

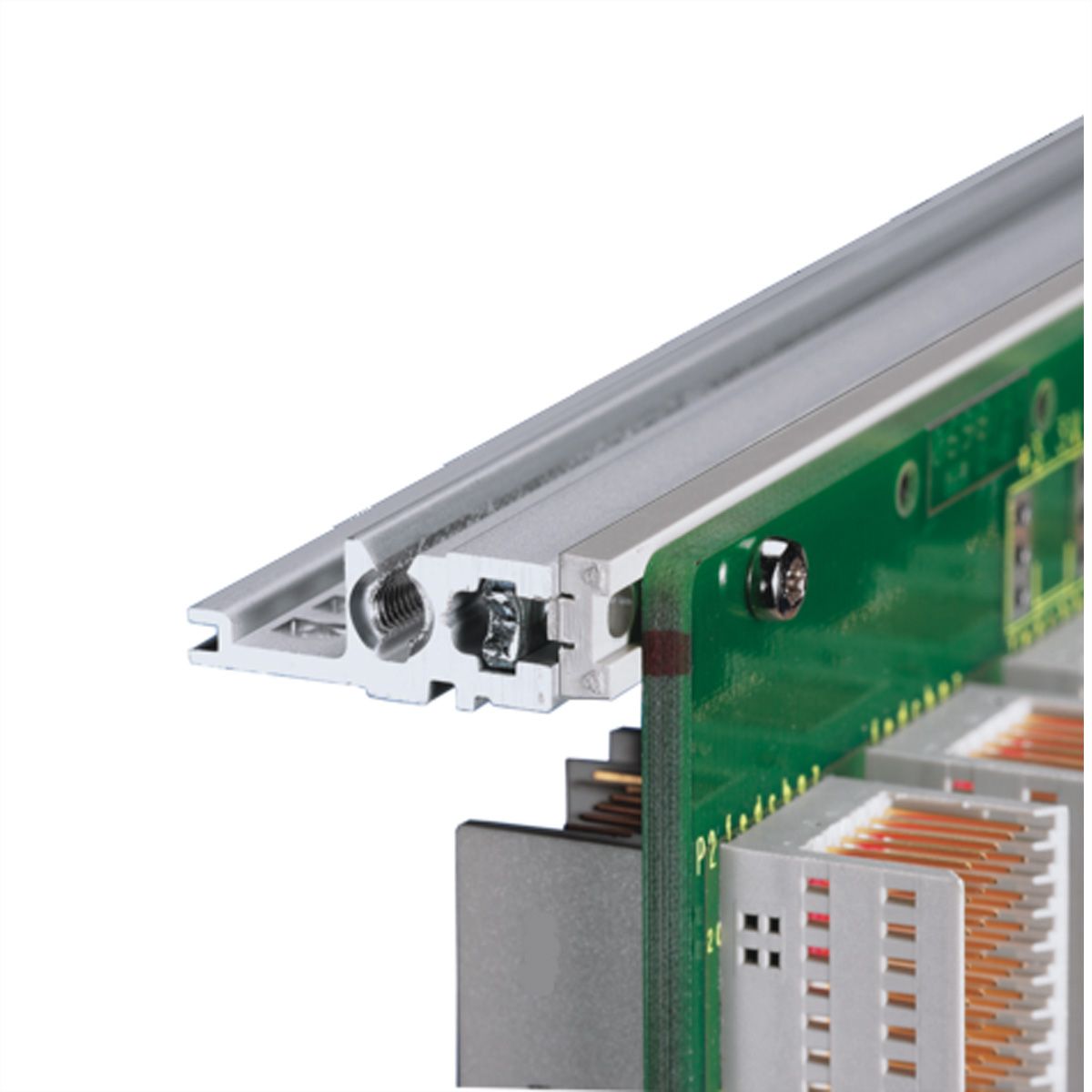

Modulschiene hinten (L-ST) zur Backplanemontage mit Isolierstreifen
Pos.3c (1x):
Modulschiene Mitte (ST)
Pos.4 (6x):
Gewindestreifen, vorne und hinten (vormontiert)
Pos.5 (4x):
Isolierstreifen (vormontiert)
Pos.6 (1x):
Befestigungsmaterial
Pos.7 (1x):
Benutzeranleitung

Downloads

Hersteller-Datenblatt - Deutsch (1.1 MB) Hersteller-Datenblatt - English (1.1 MB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (287.4 KB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
