SCHROFF Bausatz, ungeschirmt, "flexible", zur Backplanemontage - BGTR PRO F 3HE 84TE 295T KD

Art.-Nr. 24563-133 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24563133 EAN 4036088071379 Paketgewicht 1.227 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

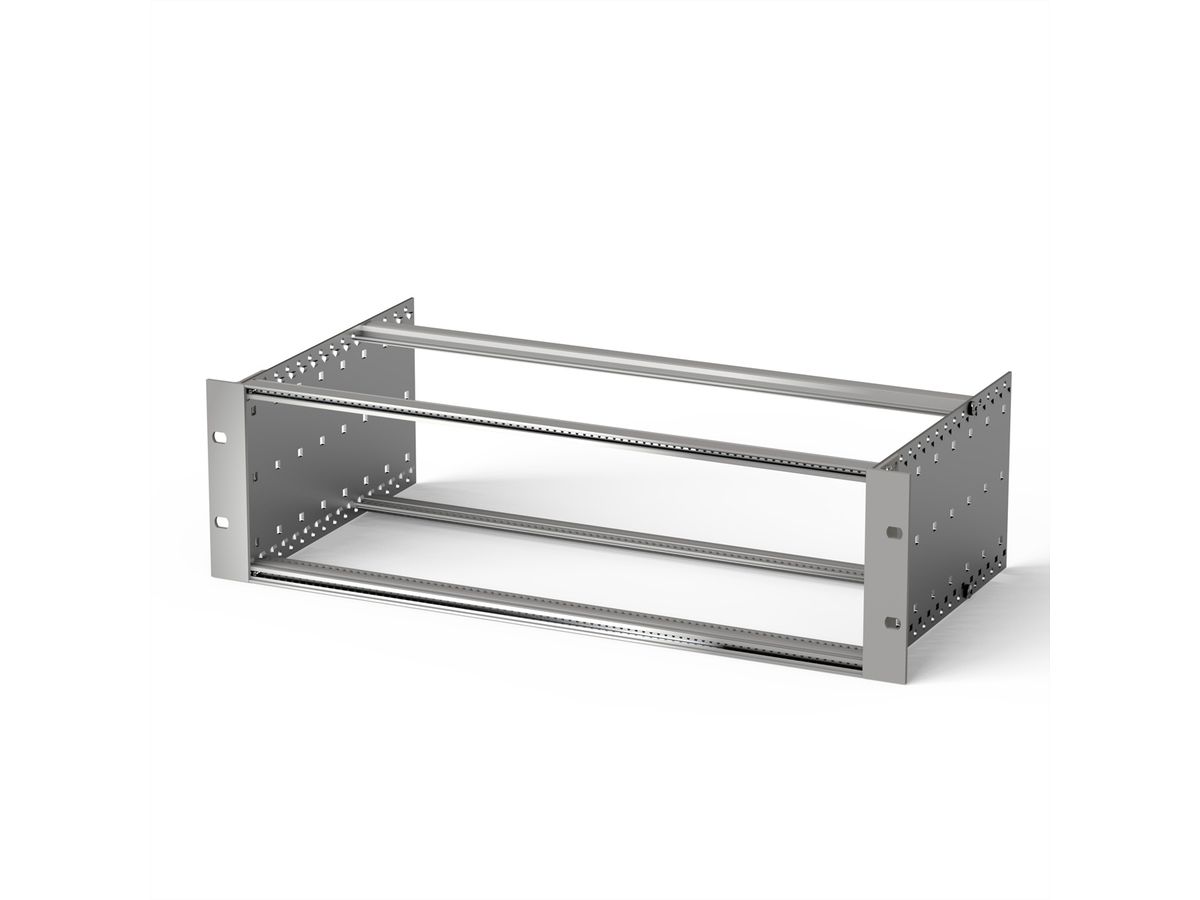

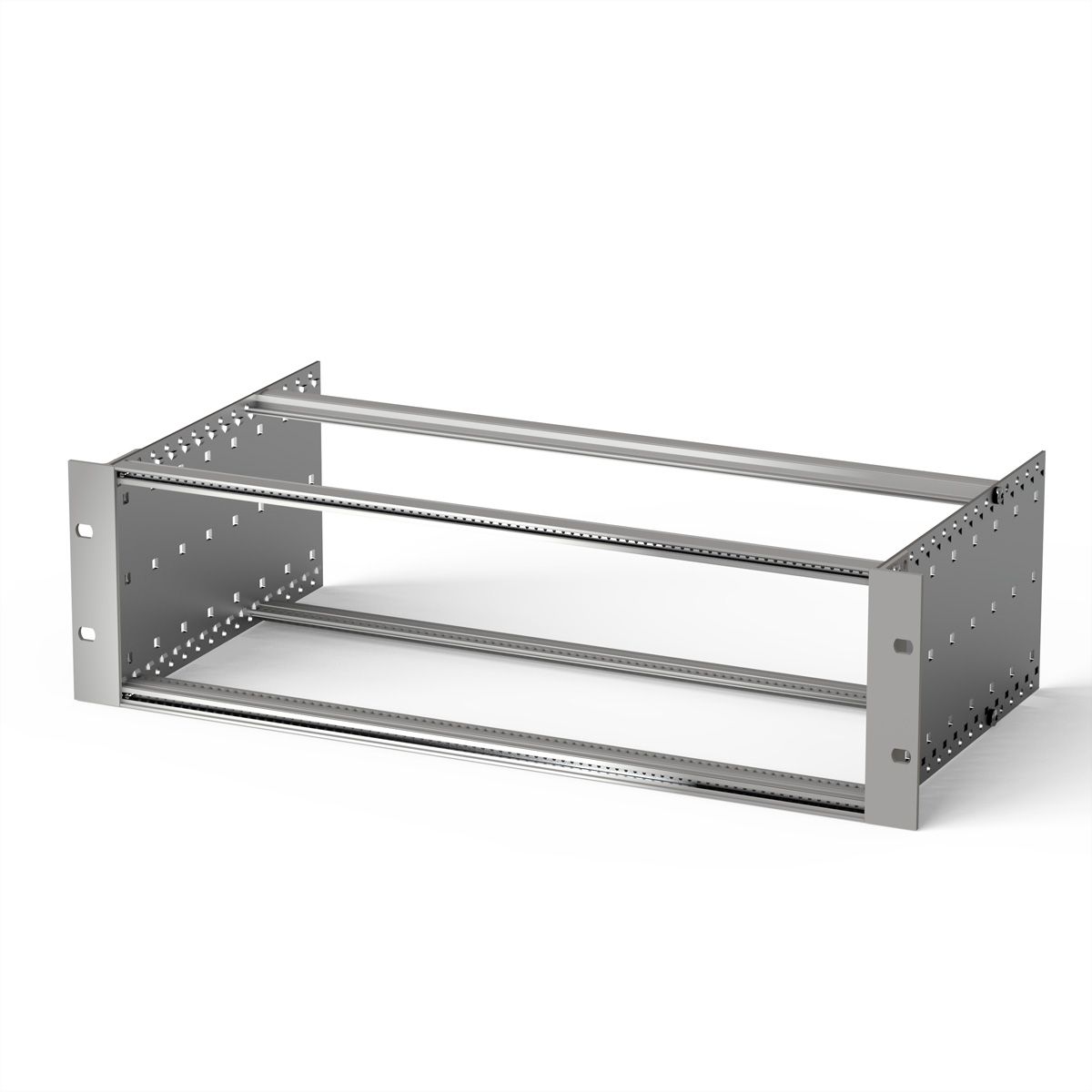

EuropacPRO 19-Zoll Baugruppenträgersatz zur Backplanemontage, 3 HE, 295 mm

SUBR PRO F 3U 84HP 295D SL

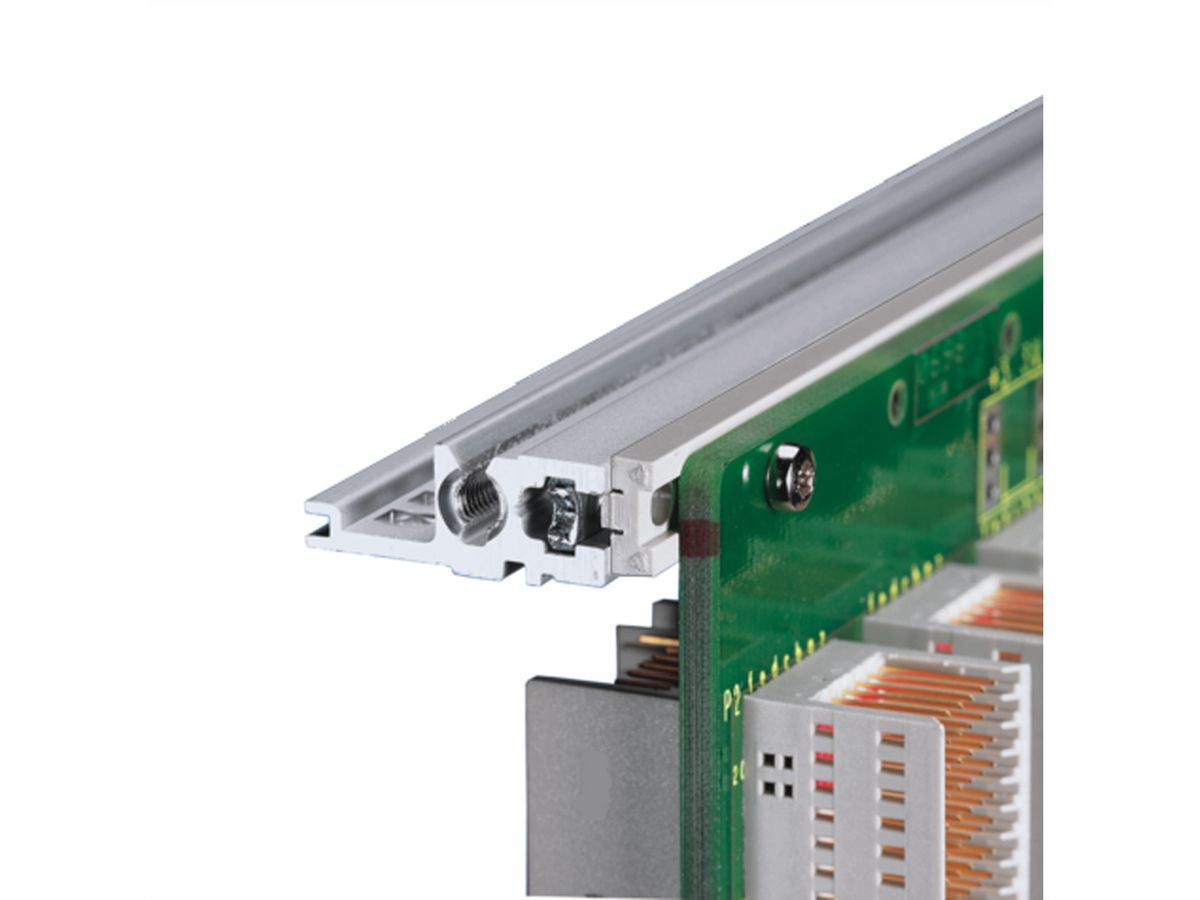

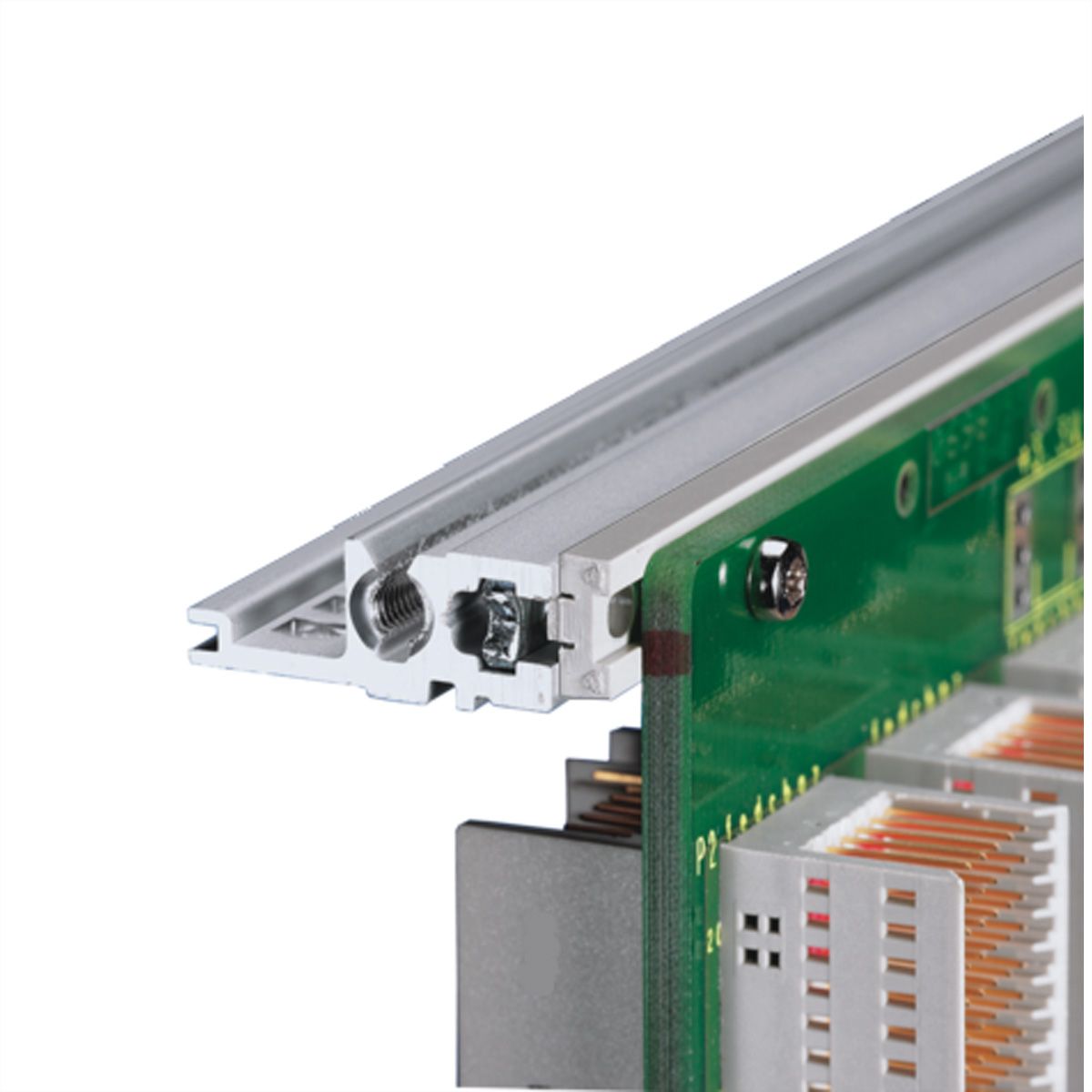

Baugruppenträger mit Seitenwand Typ F ("flexible") - Modulschiene hinten zur Backplanemontage mit Isolierstreifen

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Europac PRO
Höheneinheiten
3 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
11 kg
Tiefe
295 mm
Verpackungshöhe
70 mm
Verpackungsbreite
170 mm
Verpackungstiefe
520 mm
Paketgewicht
1.246 kg

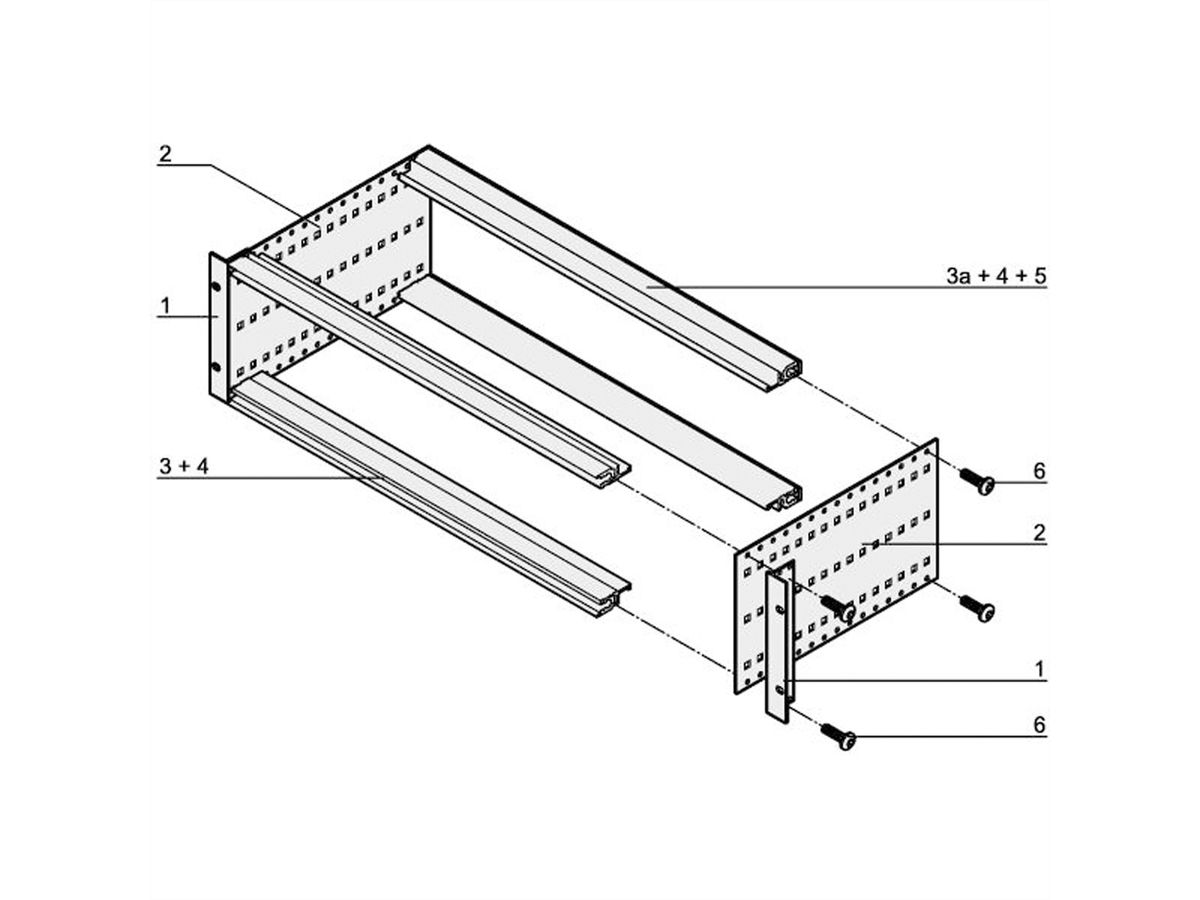

Lieferumfang (Bausatz):
Pos.1 (2x):
19"-Haltewinkel für EMV-Dichtung (St, rostfrei)
Pos.2 (2x):
Seitenwand Typ F
Pos.3a (2x):
Modulschiene vorne (L-KD)
Pos.3b (2x):
Modulschiene hinten (L-ST) zur Backplanemontage mit Isolierstreifen
Pos.4 (4x):
Gewindestreifen, vorne und hinten (vormontiert)
Pos.5 (2x):
Isolierstreifen (vormontiert)
Pos.6 (1x):
Befestigungsmaterial
Pos.7 (1x):
Benutzeranleitung

Downloads

Hersteller-Datenblatt - Deutsch (1.1 MB) Hersteller-Datenblatt - English (1.1 MB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (287.4 KB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
