SCHROFF Bausatz, geschirmt, für CompactPCI, zur Backplanemontage, ohne Rear I/O - BGTR PRO F 6HE 84TE 235T LD

SCHROFF Bausatz, geschirmt, für CompactPCI, zur Backplanemontage, ohne Rear I/O - BGTR PRO F 6HE 84TE 235T LD

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 19.06.2024
Art.-Nr. 24563-452
Marke / Hersteller SCHROFF
Herst.-Art.-Nr. 24563452
EAN 4036088071706
Paketgewicht 4.02 kg

Beschreibung

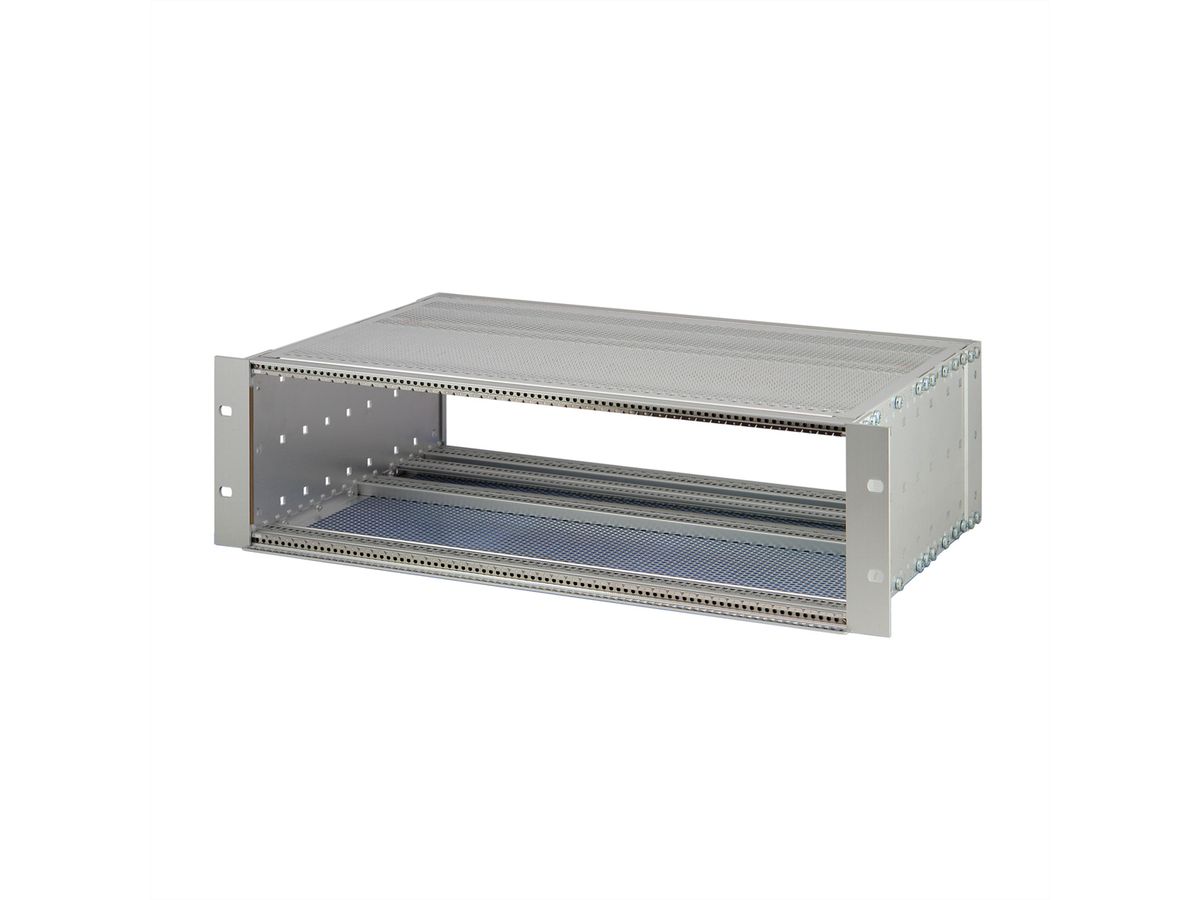

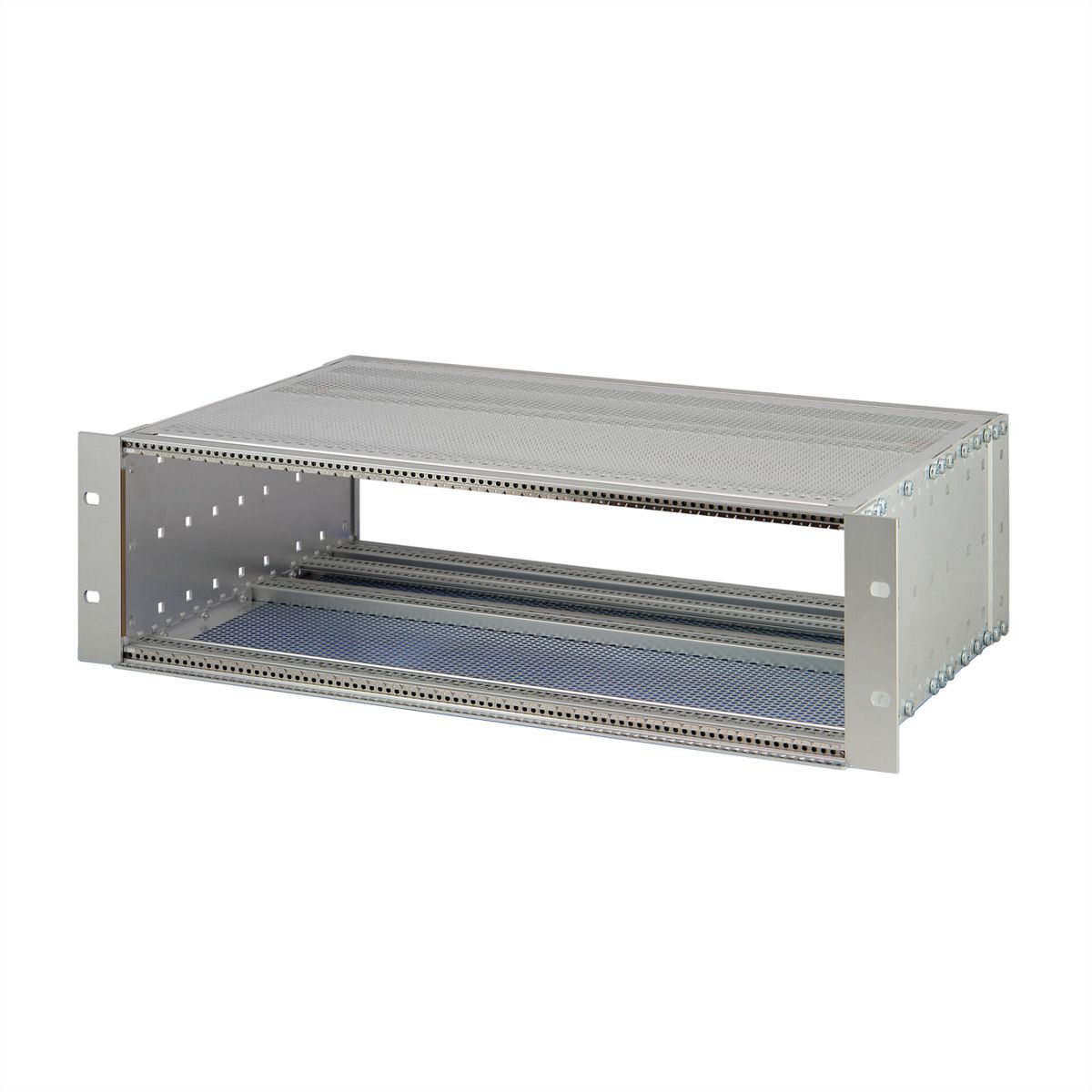

EuropacPRO 19 Baugruppenträgersatz für Backplane, Abgeschirmt, CompactPCI, 6 HE, 235 mm

SUBR PRO F 6U 84HP 235D LL

Baugruppenträger mit Seitenwand Typ F ("flexible") für CompactPCI-Steckbaugruppen mit hohen Steck- und Ziehkräften nach IEEE 1101.10/11 und IEC 60297-3-103 - Modulschiene hinten für Backplanemontage mit Isolierstreifen - Schirmdämpfung typisch 40 dB bei 1 GHz, 30 dB bei 2 GHz (nach VG 95373, Teil 15 oder IEC 61587, Teil 3), unter der Voraussetzung, dass die Frontseite mit geschirmten Frontplatten geschlossen ist

Spezifikationen

Hersteller SCHROFF
Produktgruppe SCHROFF 19" Schränke & Ausbauteile
Produkttyp Europac PRO
Höheneinheiten 6 HE
Breiteneinheiten 84 TE
Tiefe 235 mm
Paketgewicht 3.9 kg
Lieferumfang (Bausatz):
Pos.1 (2x): 19"-Haltewinkel für EMV-Dichtung (Textil)
Pos.2 (2x): Eckprofil hinten für EMV-Dichtung (Textil)
Pos.3 (2x): Seitenwand Typ F
Pos.4 (-x): Modulschiene vorne (H-KD)
Pos.4 a (2x): Modulschiene vorne IEEE (H-LD)
Pos.4 b (2x): Modulschiene hinten (L-KD)

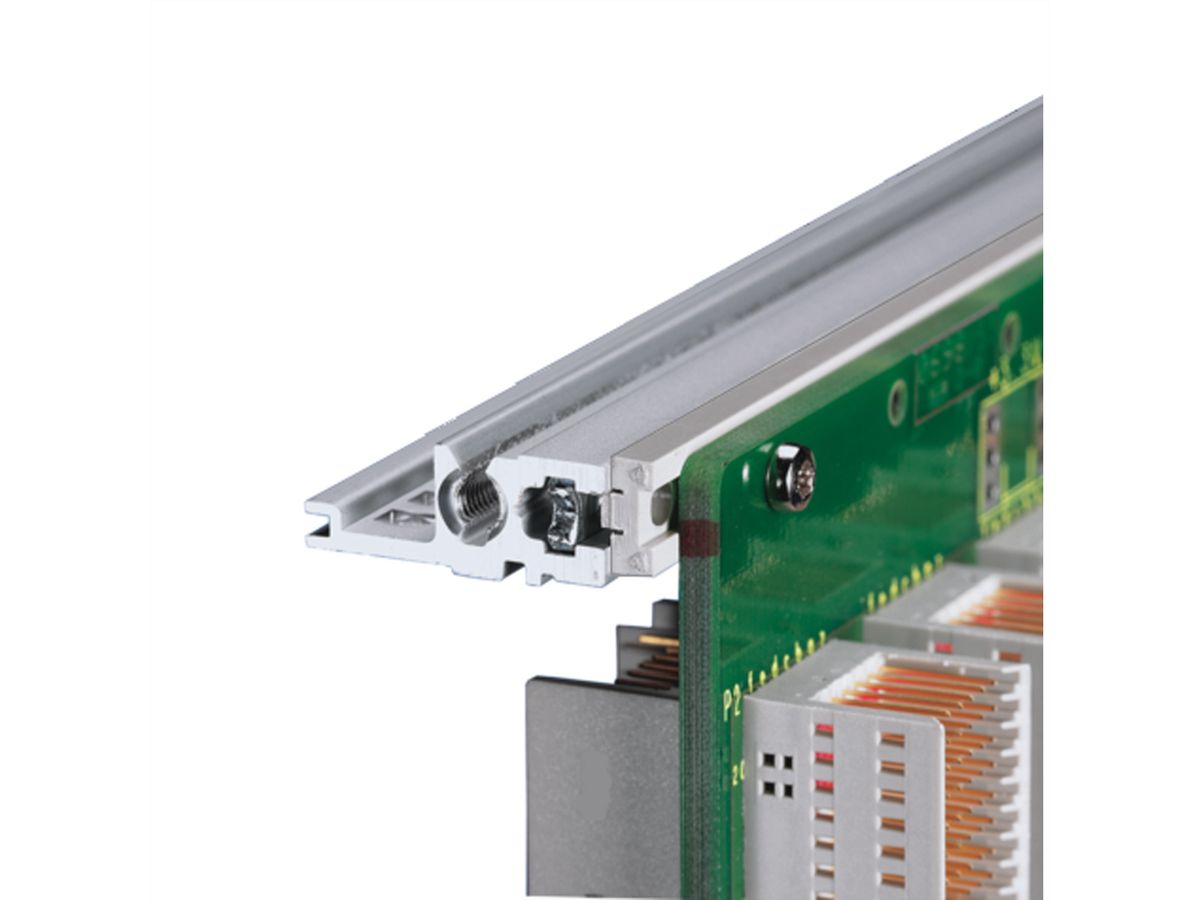

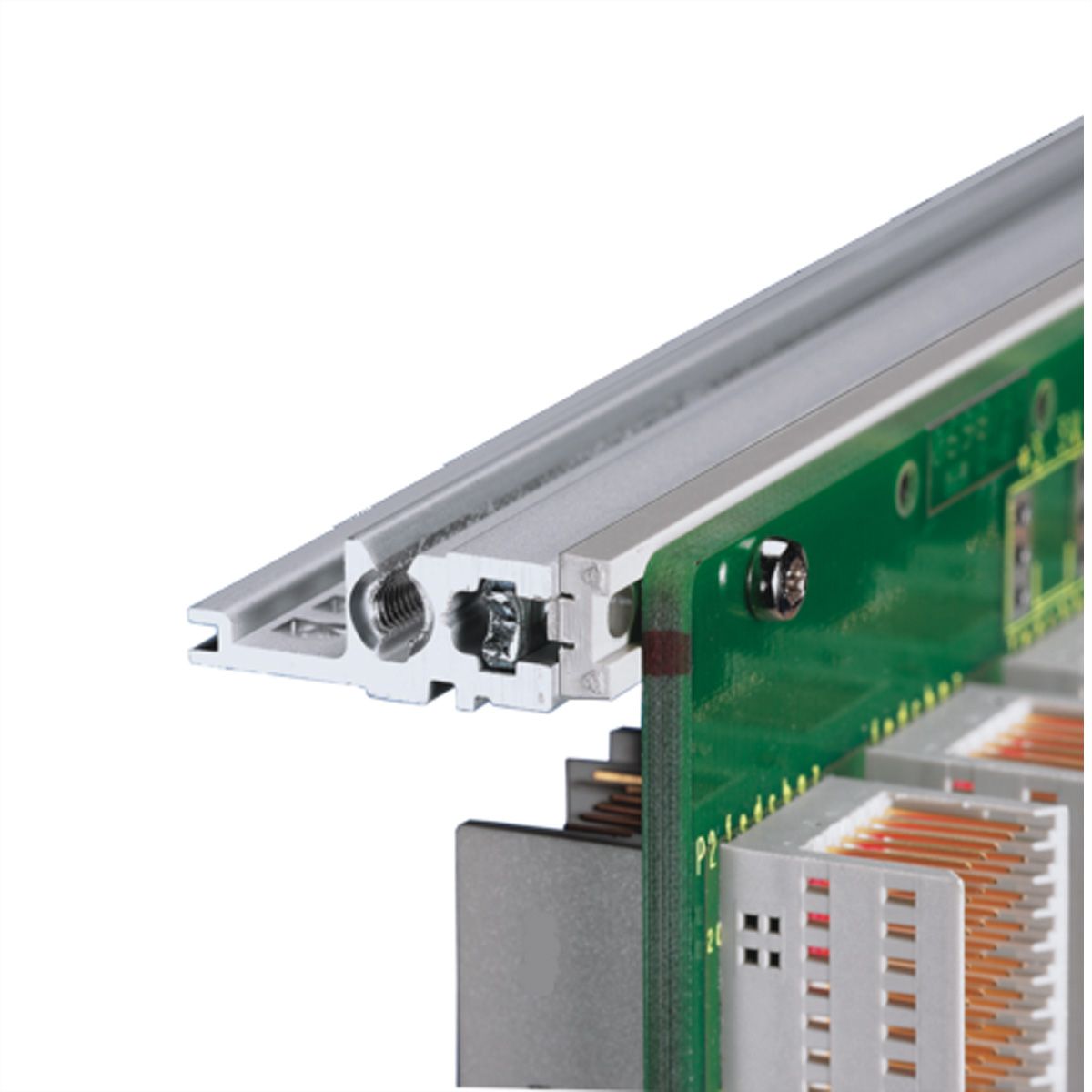

Pos.4 c (2x): Modulschiene hinten (H-ST) zur Backplanemontage mit Isolierstreifen
Pos.4 d (1x): Modulschiene Mitte (ST)
Pos.5 (8x): Gewindestreifen (vormontiert)
Pos.6 (4x): Isolierstreifen (vormontiert)
Pos.7 (2x): Abdeckblech EMV
Pos.8 (1x): EMV-Dichtmaterial (vormontiert)
Pos.9 (1x): Rückwand
Pos.10 (1x): Befestigungsmaterial
Pos.11 (2x): Lochstreifen (vormontiert in Pos.4+4a)
Pos.12 (1x): Benutzeranleitung
