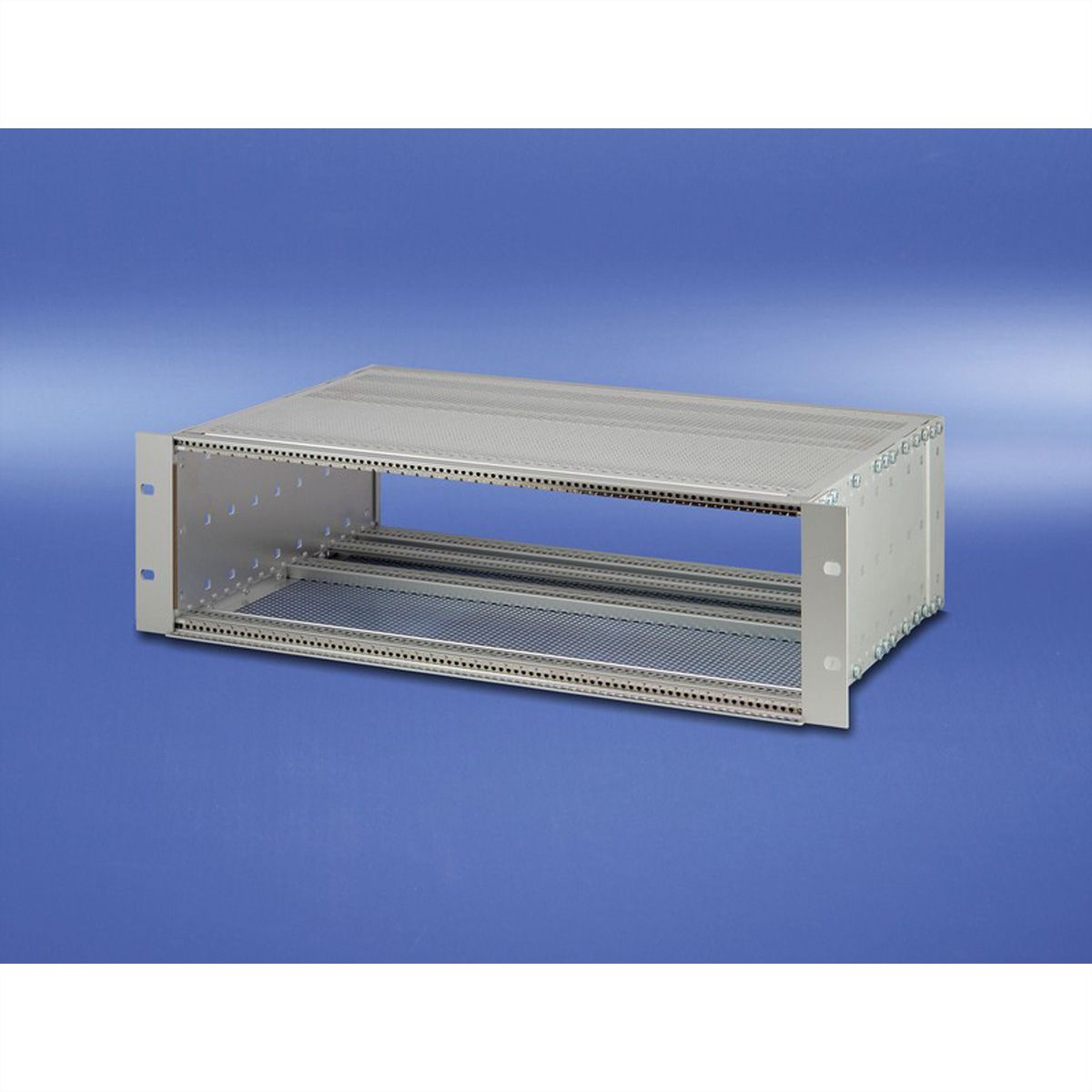

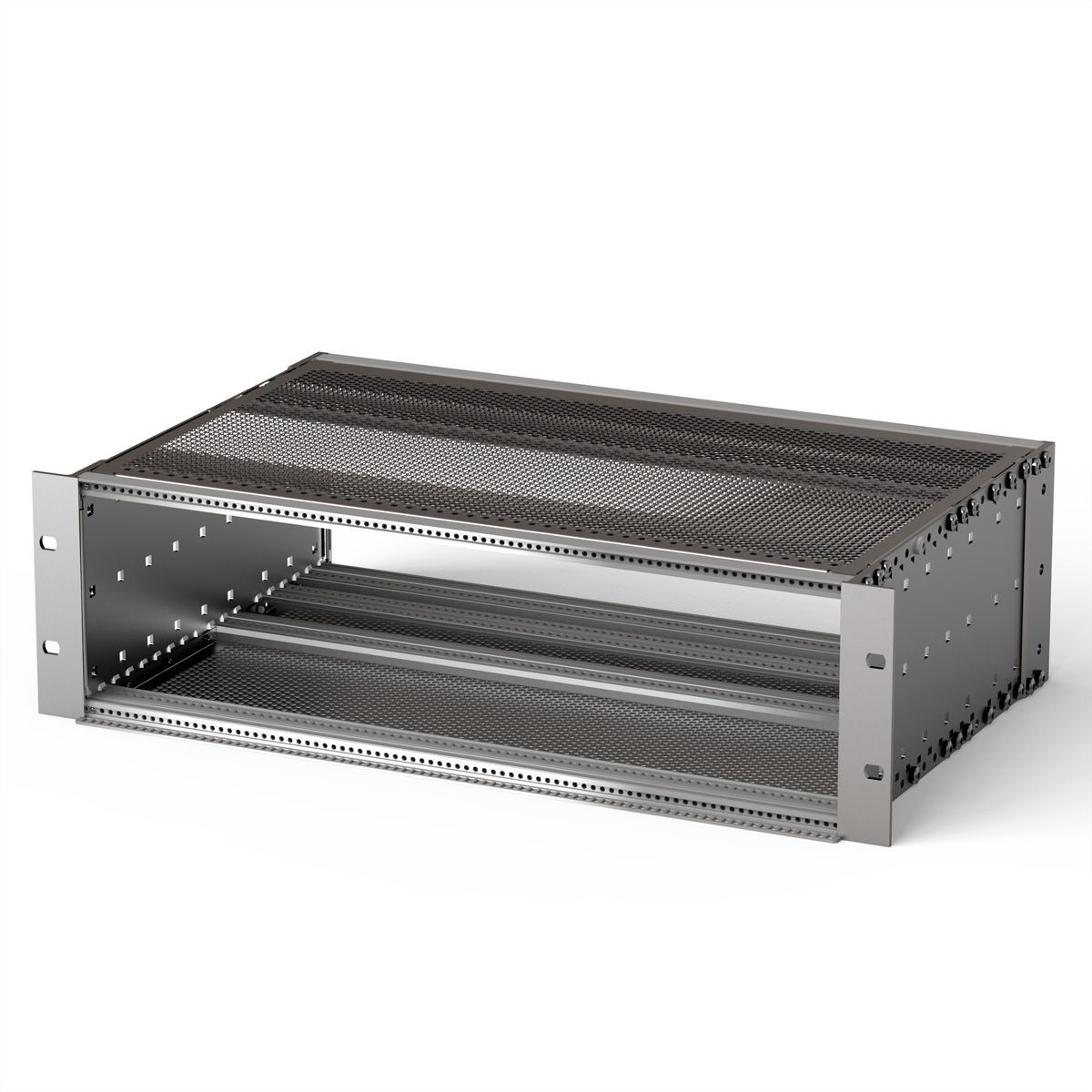

SCHROFF Bausatz, geschirmt, für CompactPCI, zur Backplanemontage, für Rear I/O - BGTR PRO F 3HE 84TE 275T LD

Art.-Nr. 24563-157 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24563157 EAN 4036088071478 Paketgewicht 2.6 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 01.09.2026
PDF herunterladen

Beschreibung

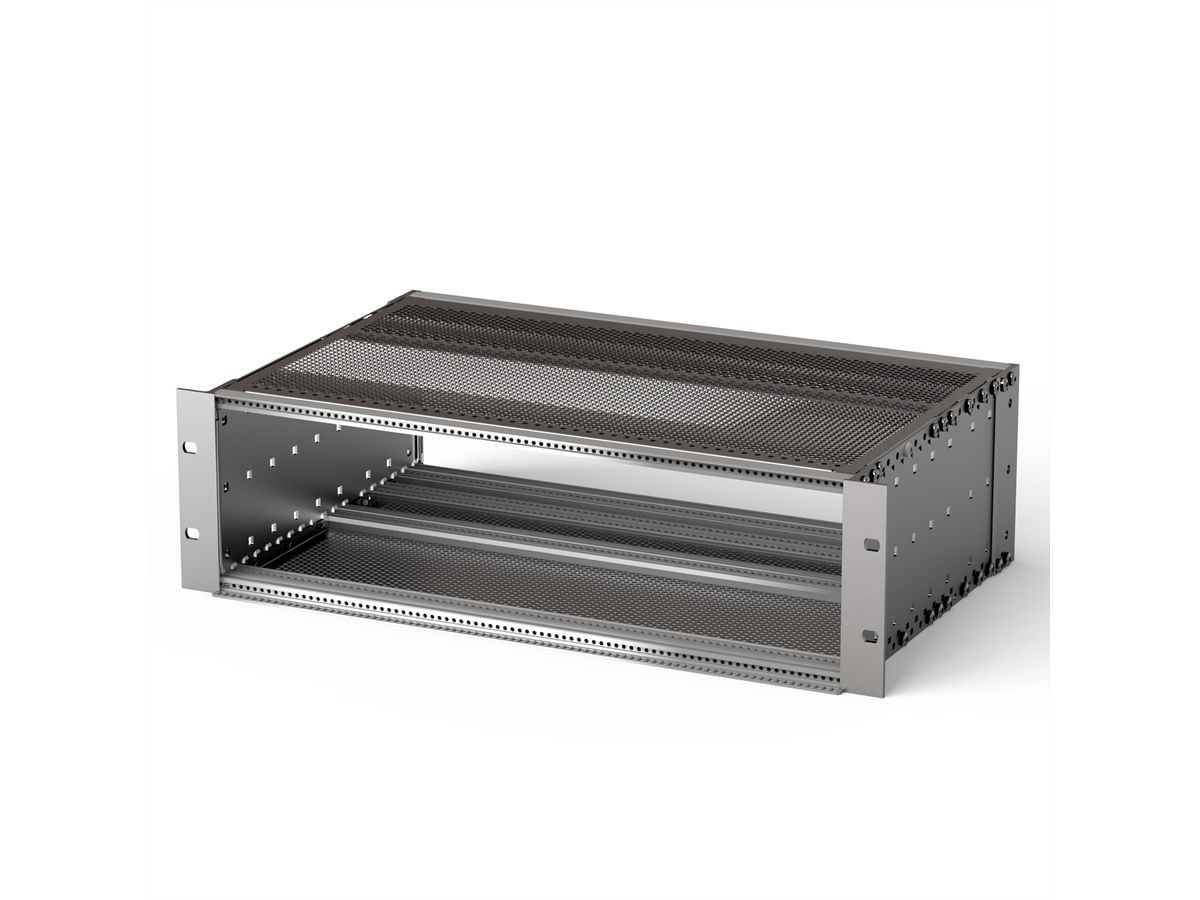

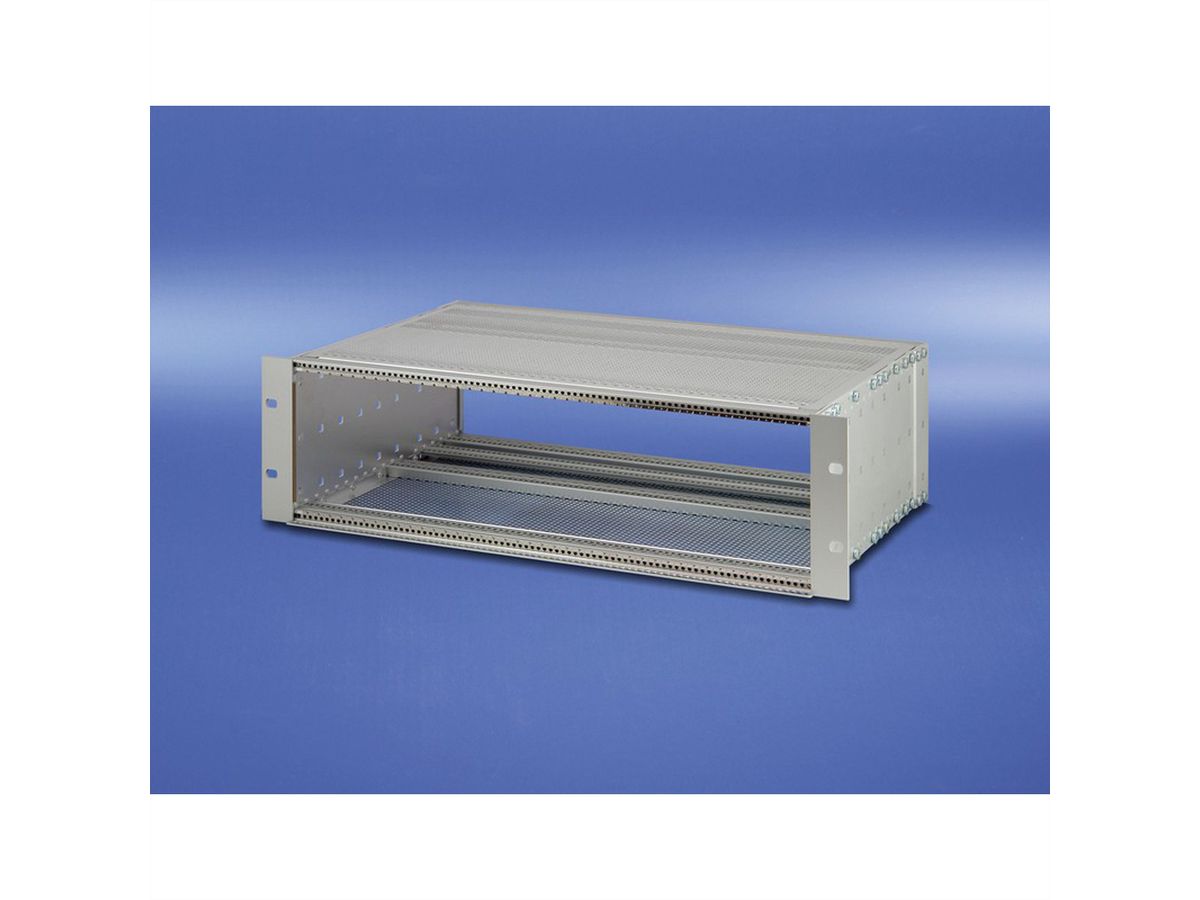

EuropacPRO 19 Baugruppenträgersatz für Backplane, Abgeschirmt, CompactPCI, 3 HE, 275 mm

SUBR PRO F 3U 84HP 275D LL

Baugruppenträger mit Seitenwand Typ F ("flexible") für CompactPCI-Steckbaugruppen mit hohen Steck- und Ziehkräften nach IEEE 1101.10/11 und IEC 60297-3-103 - Für Rear I/O-Boards (Tiefe 80 mm) - Modulschiene hinten zur Backplanemontage mit Isolierstreifen - Schirmdämpfung typisch 40 dB bei 1 GHz, 30 dB bei 2 GHz (nach VG 95373, Teil 15 oder IEC 61587, Teil 3), unter der Voraussetzung, dass die Frontseite mit geschirmten Frontplatten geschlossen ist

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Europac PRO
Höheneinheiten
3 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
11 kg
Tiefe
275 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
2.6 kg
Lieferumfang (Bausatz):
Pos.1 (2x):
19"-Haltewinkel für EMV-Dichtung (Textil)
Pos.2 (2x):
Eckprofil hinten für EMV-Dichtung (Textil)
Pos.3 (2x):
Seitenwand Typ F
Pos.4 (1x):
Modulschiene vorne (H-KD)
Pos.4 a (1x):
Modulschiene vorne IEEE (H-LD)
Pos.4 b (2x):
Modulschiene hinten (L-KD)
Pos.4 c (2x):

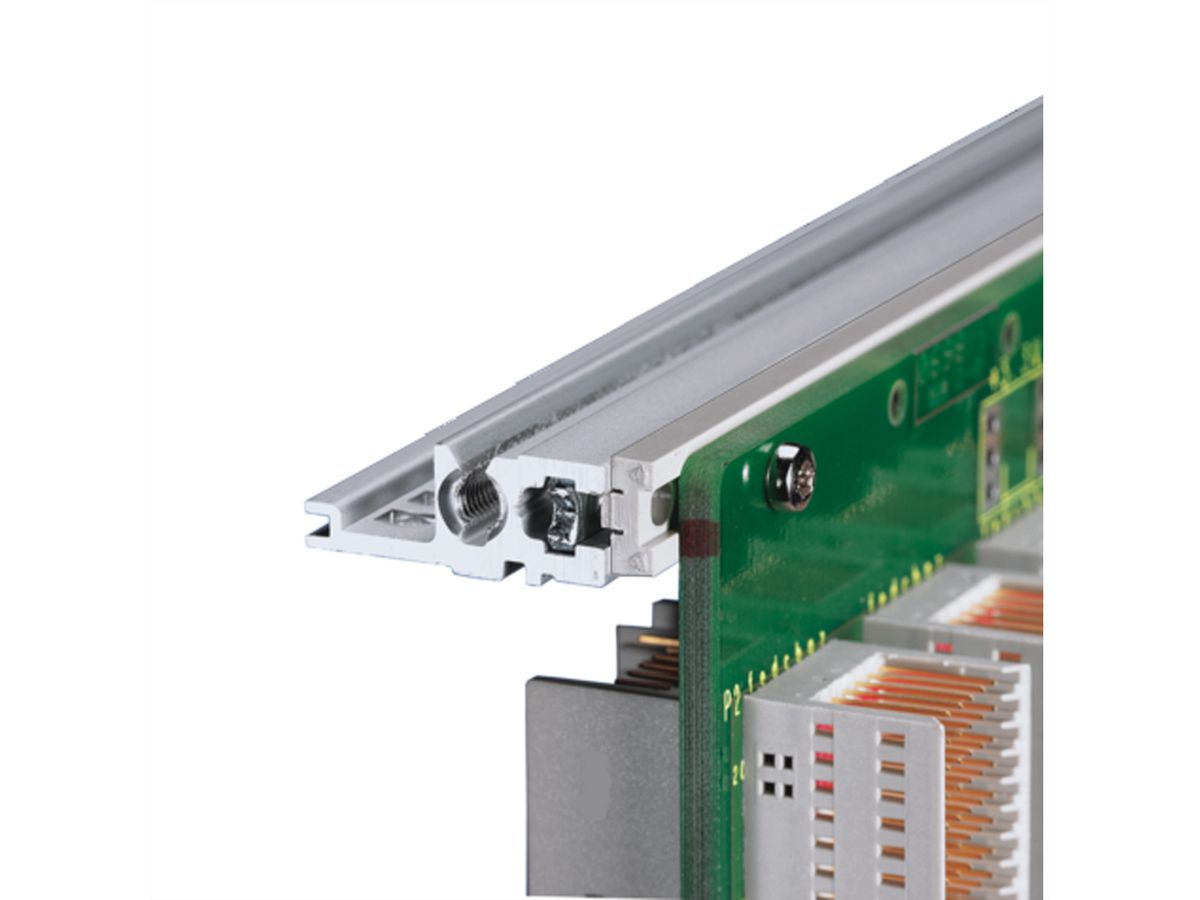

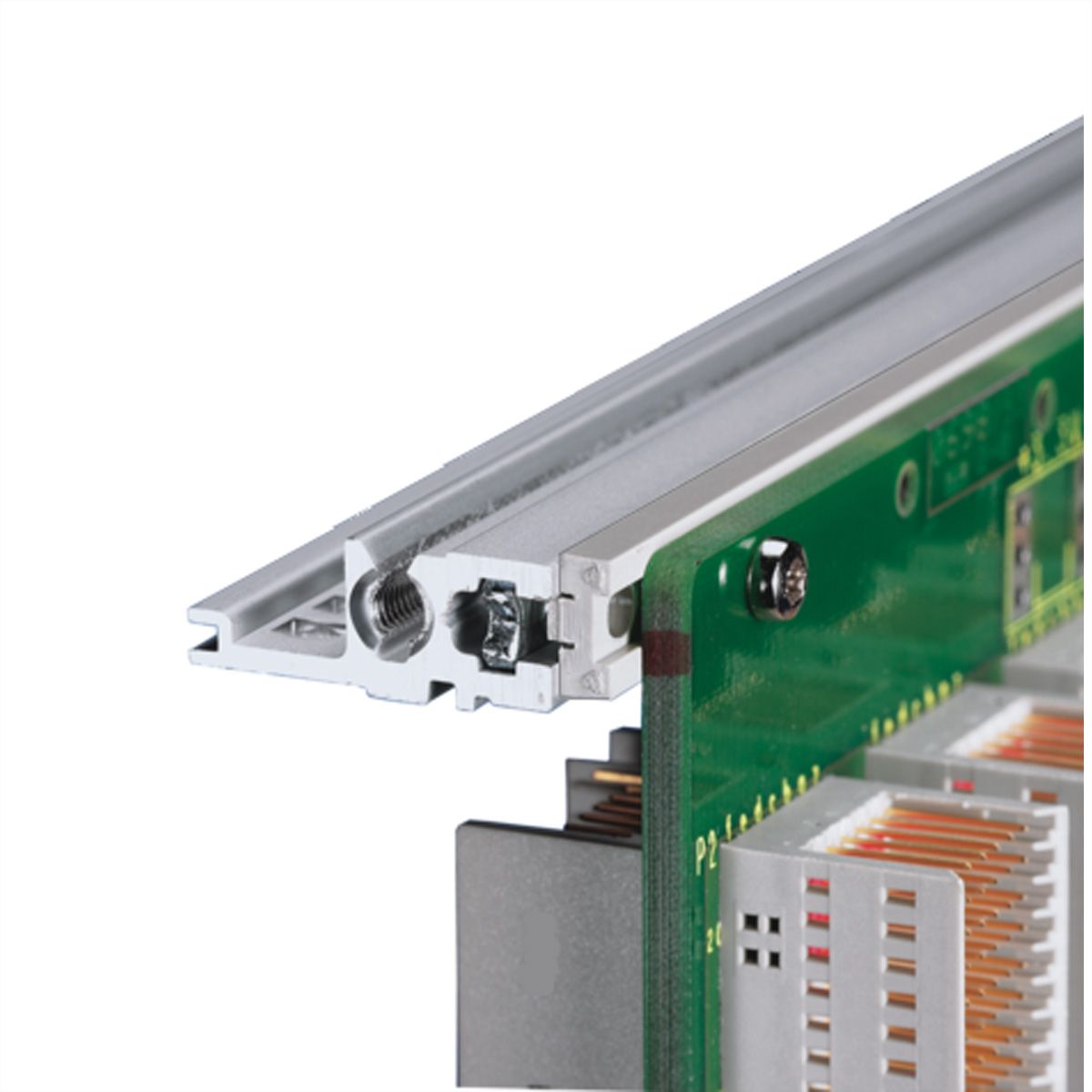

Modulschiene hinten (H-ST) zur Backplanemontage mit Isolierstreifen
Pos.5 (6x):
Gewindestreifen (vormontiert)
Pos.6 (2x):
Isolierstreifen, befestigt
Pos.7 (2x):
Abdeckblech EMV
Pos.8 (1x):
EMV-Dichtmaterial (vormontiert)
Pos.9 (1x):
Befestigungsmaterial
Pos.10 (2x):
Lochstreifen (vormontiert)
Pos.11 (2x):
Modulschiene Typ AB
Pos.12 (1x):
Benutzeranleitung

Downloads

Hersteller-Datenblatt - Deutsch (1.5 MB) Hersteller-Datenblatt - English (1.5 MB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (1.9 MB)
