SCHROFF AdvancedMC-Modul-Mechanik in Anlehnung PIGMG AMC.0 R2.0RC1.2 (Al) - AMC MODUL MS S ALU

Art.-Nr. 20849-268 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20849268 EAN 4036088061394 Paketgewicht 0.05 kg

SCHROFF AdvancedMC-Modul-Mechanik in Anlehnung PIGMG AMC.0 R2.0RC1.2 (Al) - AMC MODUL MS S ALU

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.08.2026

PDF herunterladen

Beschreibung

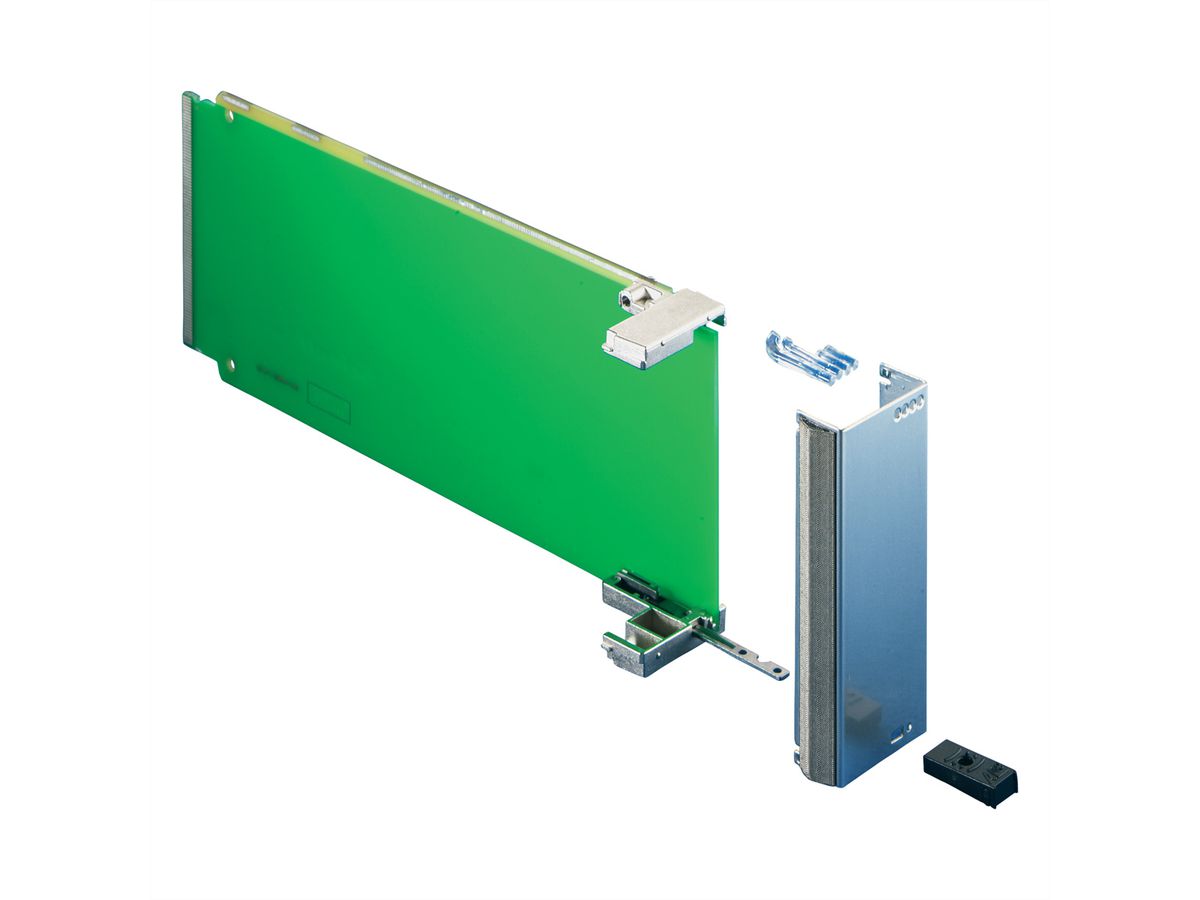

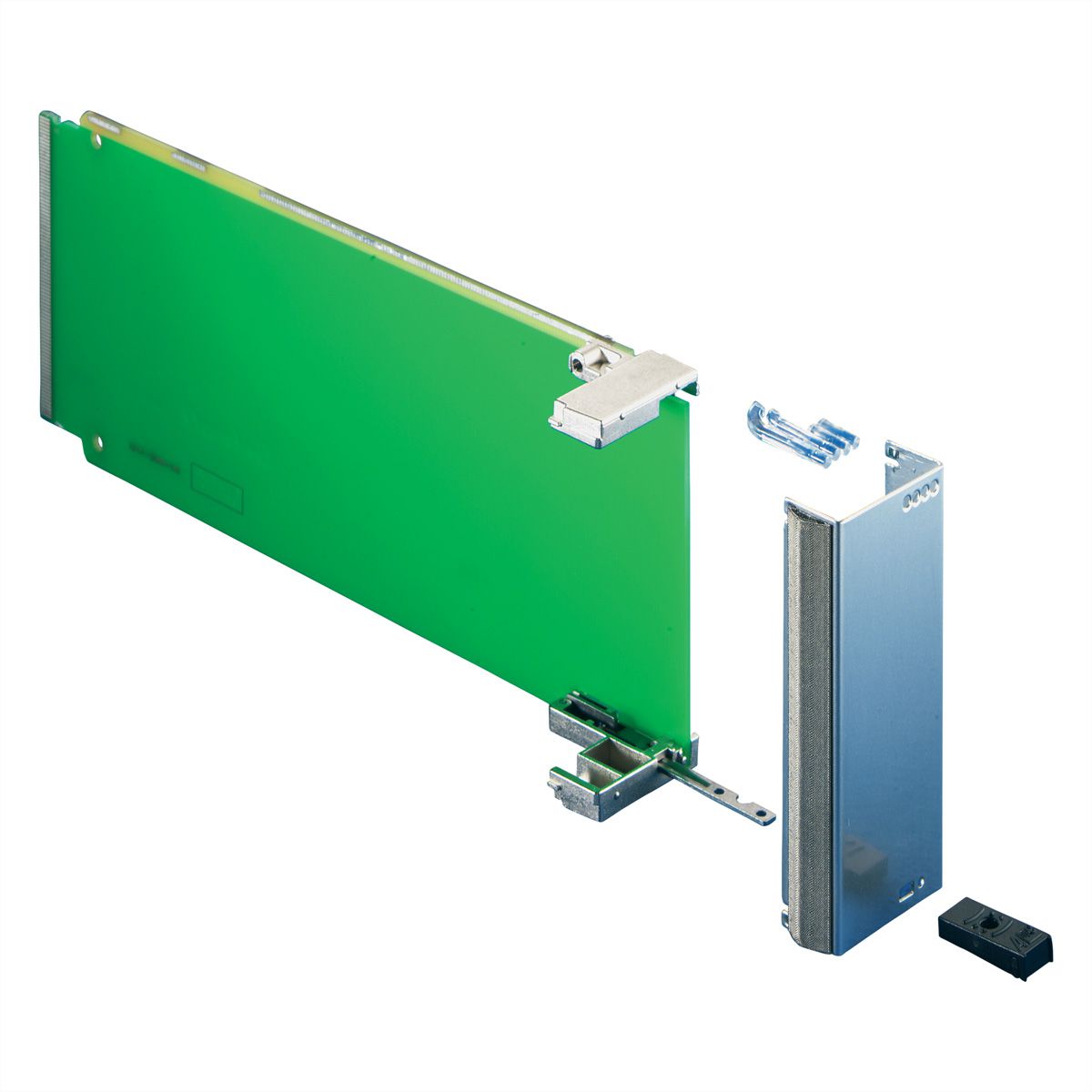

AMC-Modul mit Pull-Griff-Mechanik, AMC.0 R2.0, Single Mid-Size, Aluminium

AMC MODULE MS S ALU

Aluminium Frontplatten - Bausatz, geschirmt - Verriegelung der Baugruppen ohne Schrauben - Für Conventional-, Cutaway- und Hybrid-Carrier - Ein-/Ausziehmechanik entspricht der AdvancedMC-Norm - Ein-/Ausziehmechanik ausgelegt für Mikroschalter-Betätigung (Hot-Swap) - Inklusive Light Pipes

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Advanced MC
Höhe: 73.8 mm
Verpackungshöhe: 0 mm
Verpackungsbreite: 0 mm
Verpackungstiefe: 0 mm
Paketgewicht: 0.05 kg

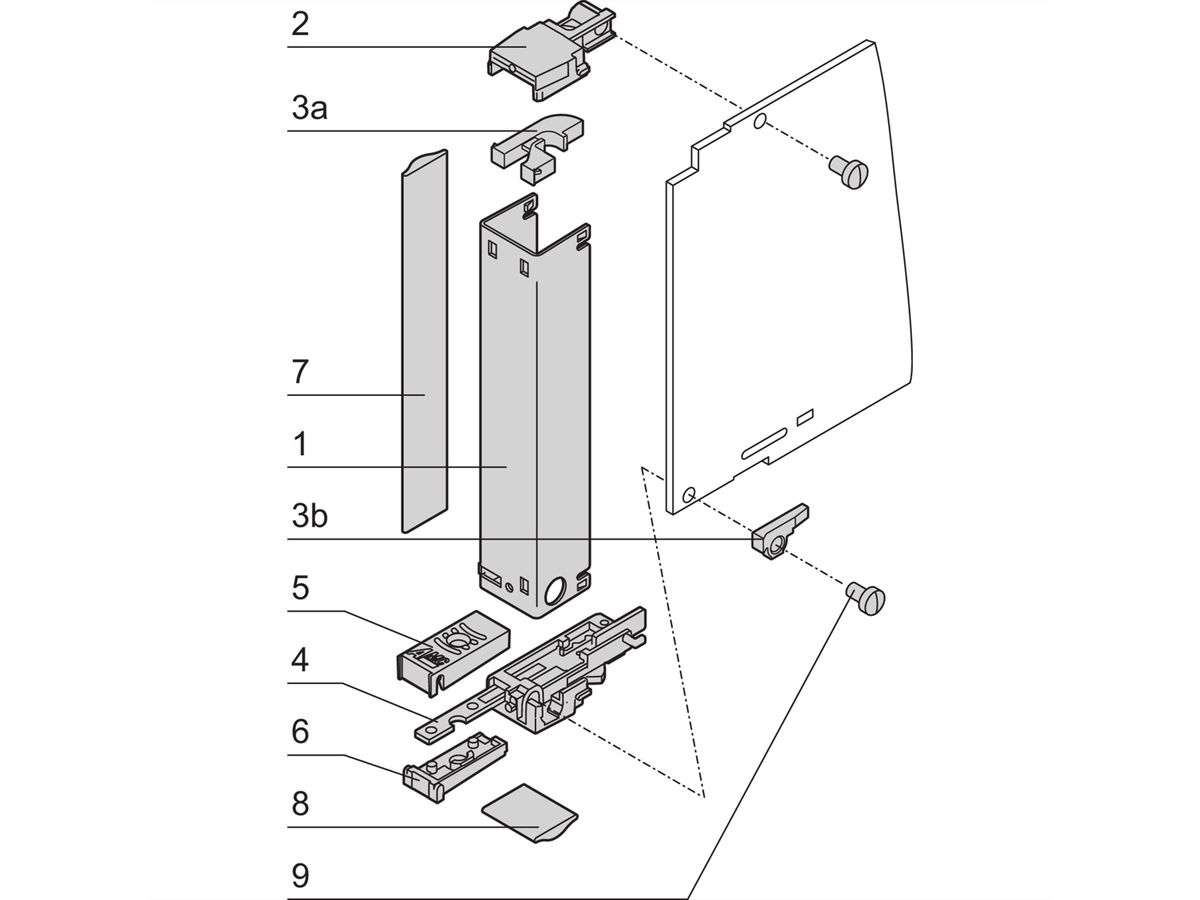

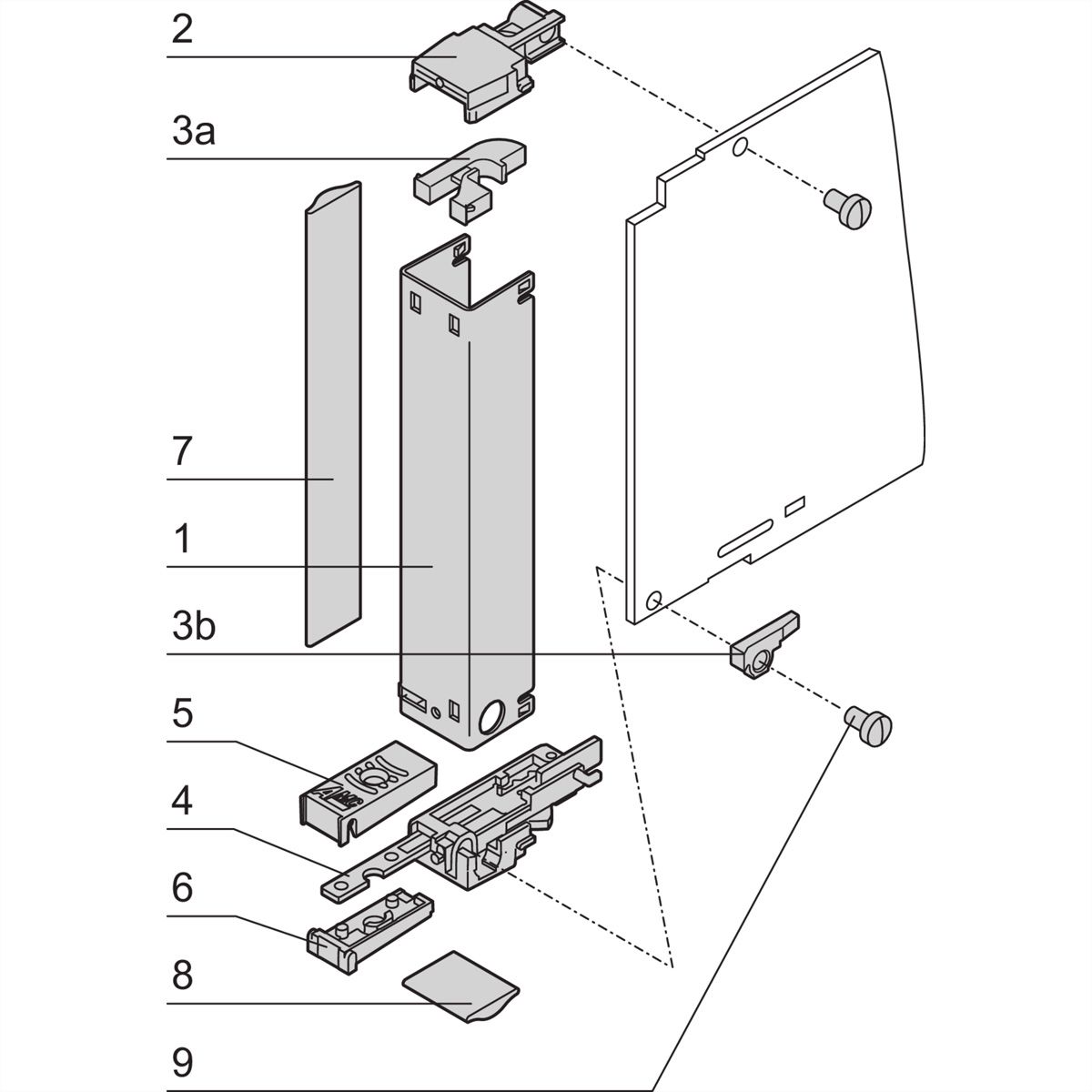

Lieferumfang (Bausatz):

Pos.1 (1x):: U-förmige Frontplatte, Al-Profil, 2 mm
Pos.2 (1x):: Aufnahme für Light Pipe oben und Leiterplattenhalter, Zn-Druckguss vernickelt
Pos.3 (1x):: Light Pipe oben, PC, UL 94-V0
Pos.3a (1x):: Light Pipe unten, PC, UL 94-V0
Pos.4 (1x):: Ein-/Ausziehmechanik mit Mikroschalter-Betätigung und Leiterplattenhalter
Pos.5+6 (1x):: Griff, PC, UL 94-V0, schwarz
Pos.7 (1x):: EMV-Dichtung seitlich, Kern: Schaumstoff, Hülle: Textilmantel mit CuNi-Beschichtung
Pos.8 (1x):: EMV-Dichtung unten, Kern: Schaumstoff, Hülle: Textilmantel mit CuNi-Beschichtung
Pos.9 (1x):: Befestigungsmaterial
