SCHROFF AdvancedMC-Modul-Mechanik in Anlehnung PIGMG AMC.0 R2.0RC1.2 (Al) - AMC MODUL FS S ALU

Art.-Nr. 20849-270 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20849270 EAN 4036088061417 Paketgewicht 0.05 kg

SCHROFF AdvancedMC-Modul-Mechanik in Anlehnung PIGMG AMC.0 R2.0RC1.2 (Al) - AMC MODUL FS S ALU

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.08.2026

PDF herunterladen

Beschreibung

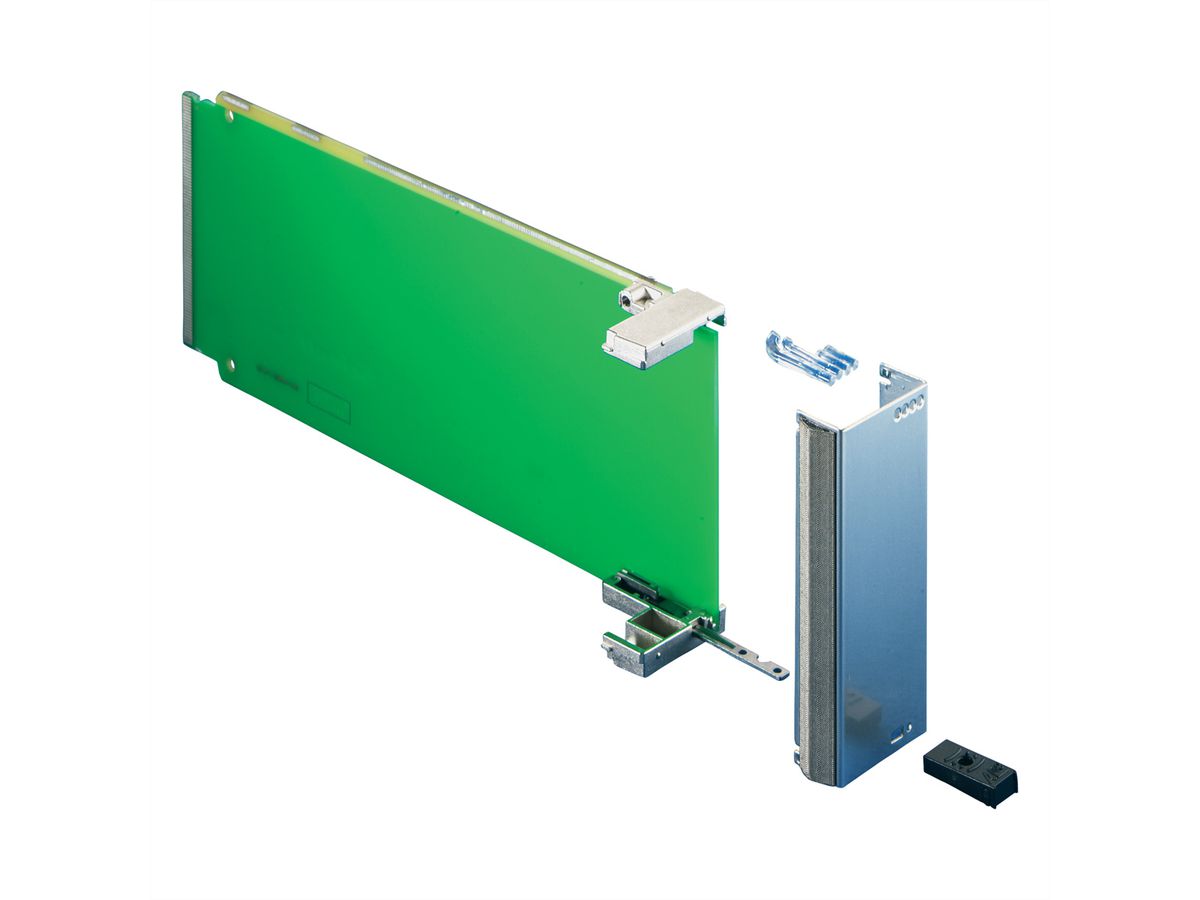

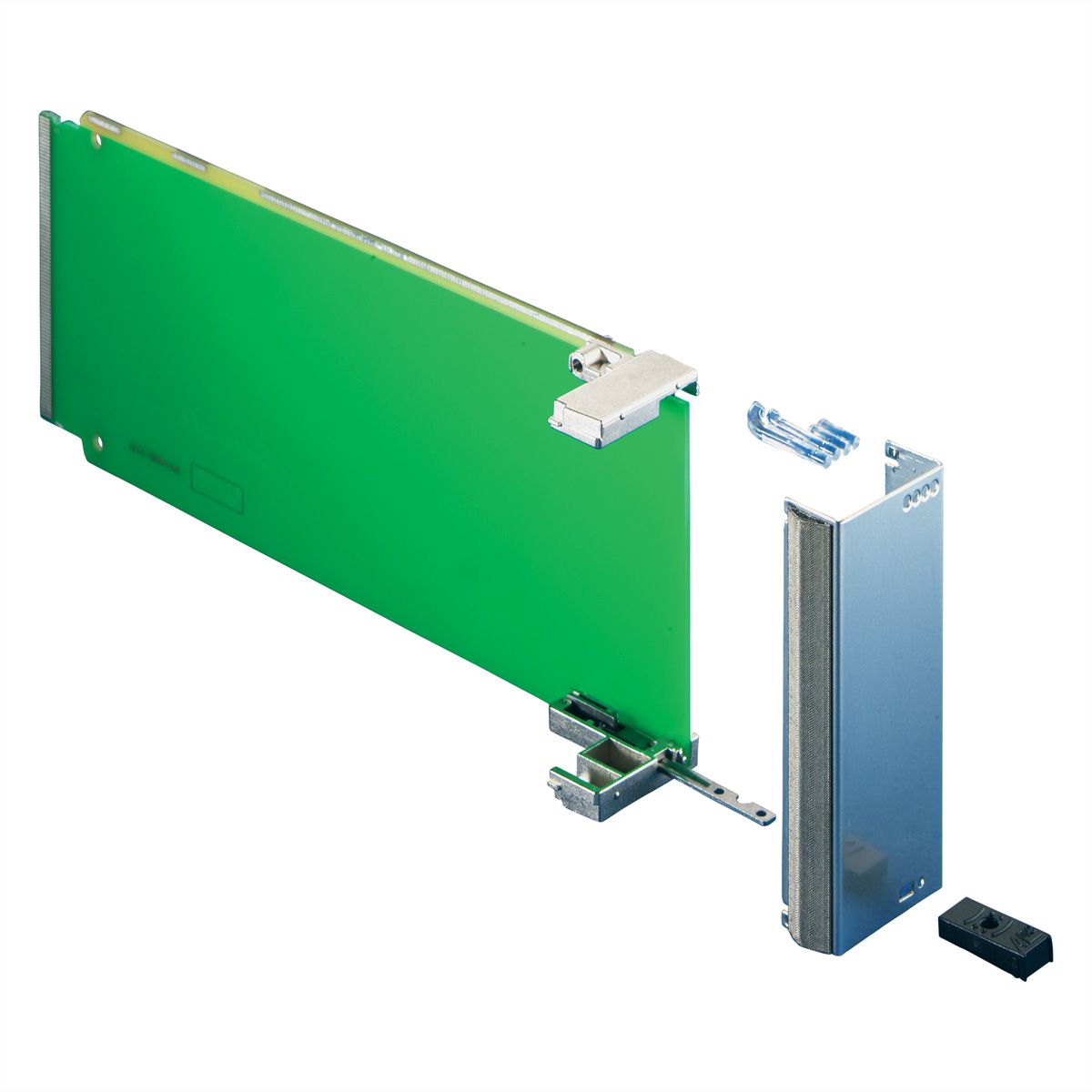

AMC-Modul mit Pull-Griff-Mechanik, AMC.0 R2.0, Single Full-Size, Aluminium

AMC MODULE FS S ALU

Aluminium Frontplatten - Bausatz, geschirmt - Verriegelung der Baugruppen ohne Schrauben - Für Conventional-, Cutaway- und Hybrid-Carrier - Ein-/Ausziehmechanik entspricht der AdvancedMC-Norm - Ein-/Ausziehmechanik ausgelegt für Mikroschalter-Betätigung (Hot-Swap) - Inklusive Light Pipes

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Advanced MC
Höhe: 73.8 mm
Verpackungshöhe: 0 mm
Verpackungsbreite: 0 mm
Verpackungstiefe: 0 mm
Paketgewicht: 0.05 kg

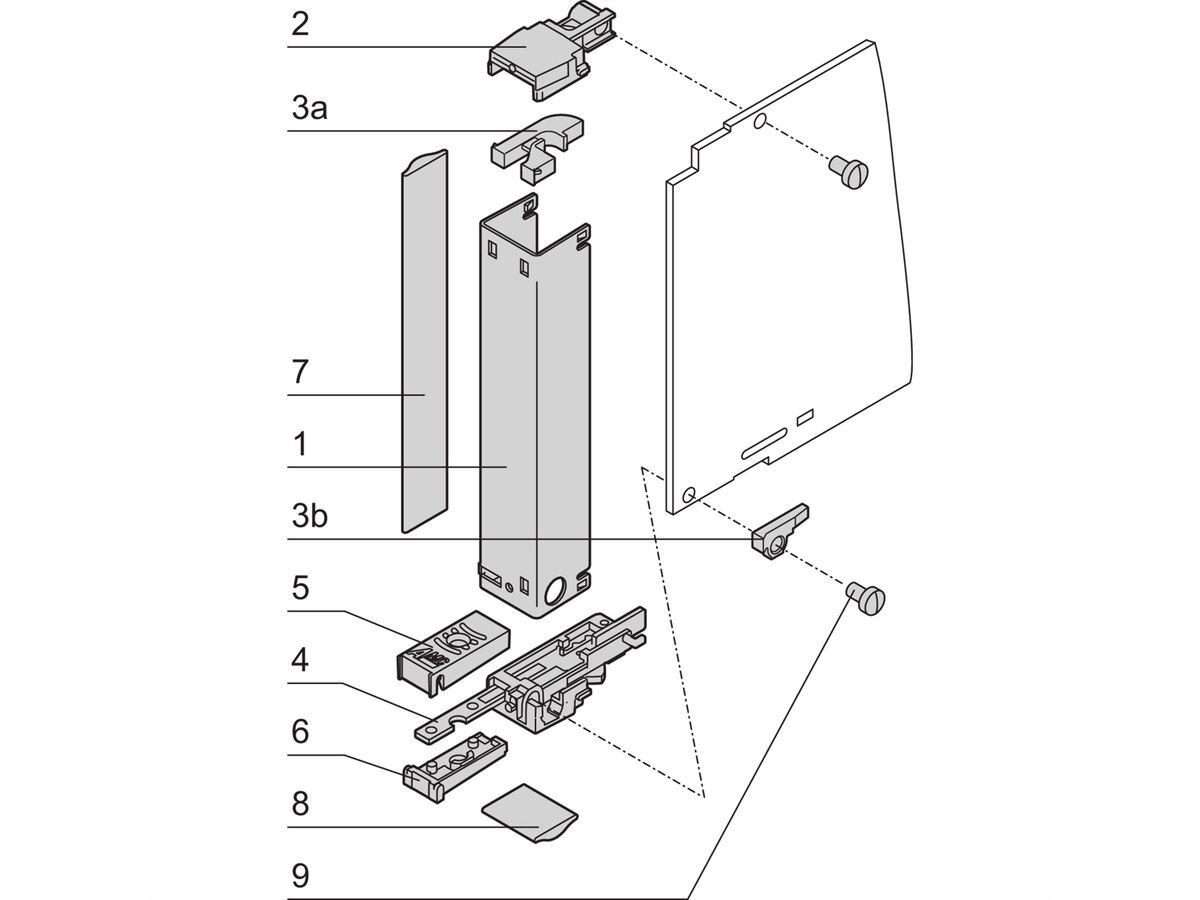

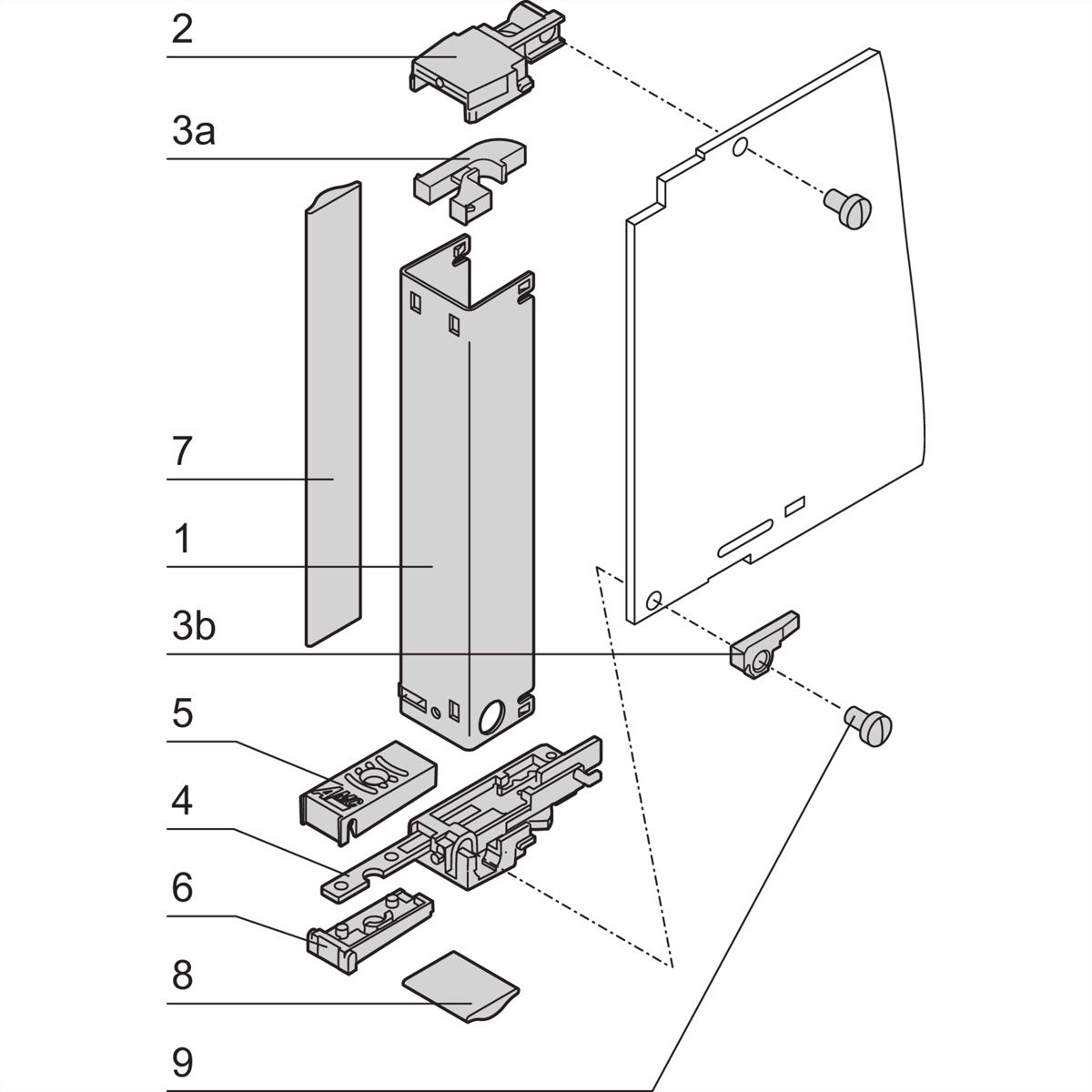

Lieferumfang (Bausatz):

Pos.1 (1x):: U-förmige Frontplatte, Al-Profil, 2 mm
Pos.2 (1x):: Aufnahme für Light Pipe oben und Leiterplattenhalter, Zn-Druckguss vernickelt
Pos.3 (1x):: Light Pipe oben, PC, UL 94-V0
Pos.3a (1x):: Light Pipe unten, PC, UL 94-V0
Pos.4 (1x):: Ein-/Ausziehmechanik mit Mikroschalter-Betätigung und Leiterplattenhalter
Pos.5+6 (1x):: Griff, PC, UL 94-V0, schwarz
Pos.7 (1x):: EMV-Dichtung seitlich, Kern: Schaumstoff, Hülle: Textilmantel mit CuNi-Beschichtung
Pos.8 (1x):: EMV-Dichtung unten, Kern: Schaumstoff, Hülle: Textilmantel mit CuNi-Beschichtung
Pos.9 (1x):: Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (836.0 KB) Hersteller-Datenblatt - English (835.2 KB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
