SCHROFF 4 HE, 9 Slot, ohne Rear I/O, mit ATX-Netzgerät - CPCI SERI.9SL 4HE O.REAR I/O

Art.-Nr. 24579-415 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24579415 EAN 4036088198014 Paketgewicht 11.43 kg

SCHROFF 4 HE, 9 Slot, ohne Rear I/O, mit ATX-Netzgerät - CPCI SERI.9SL 4HE O.REAR I/O

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.08.2026

PDF herunterladen

Beschreibung

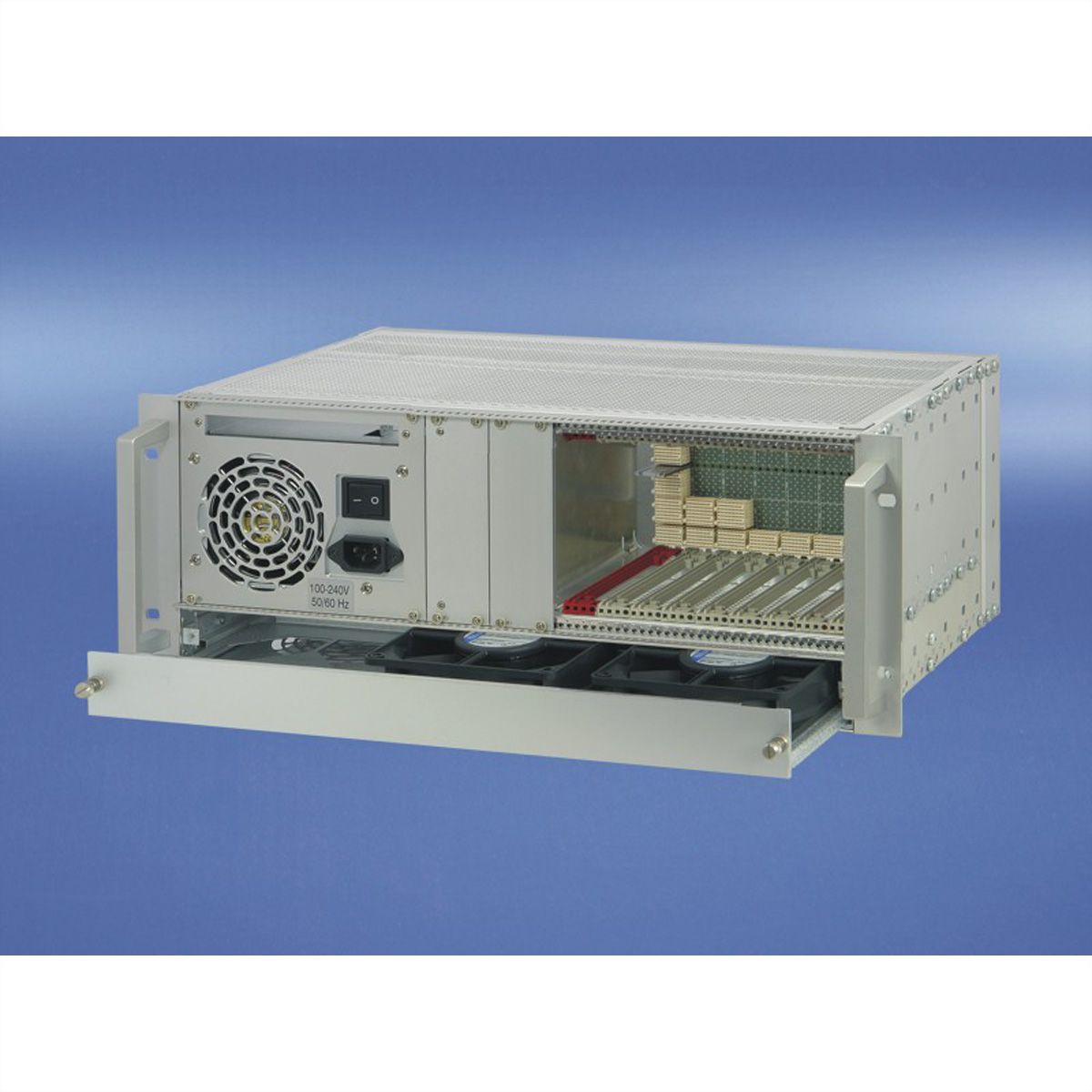

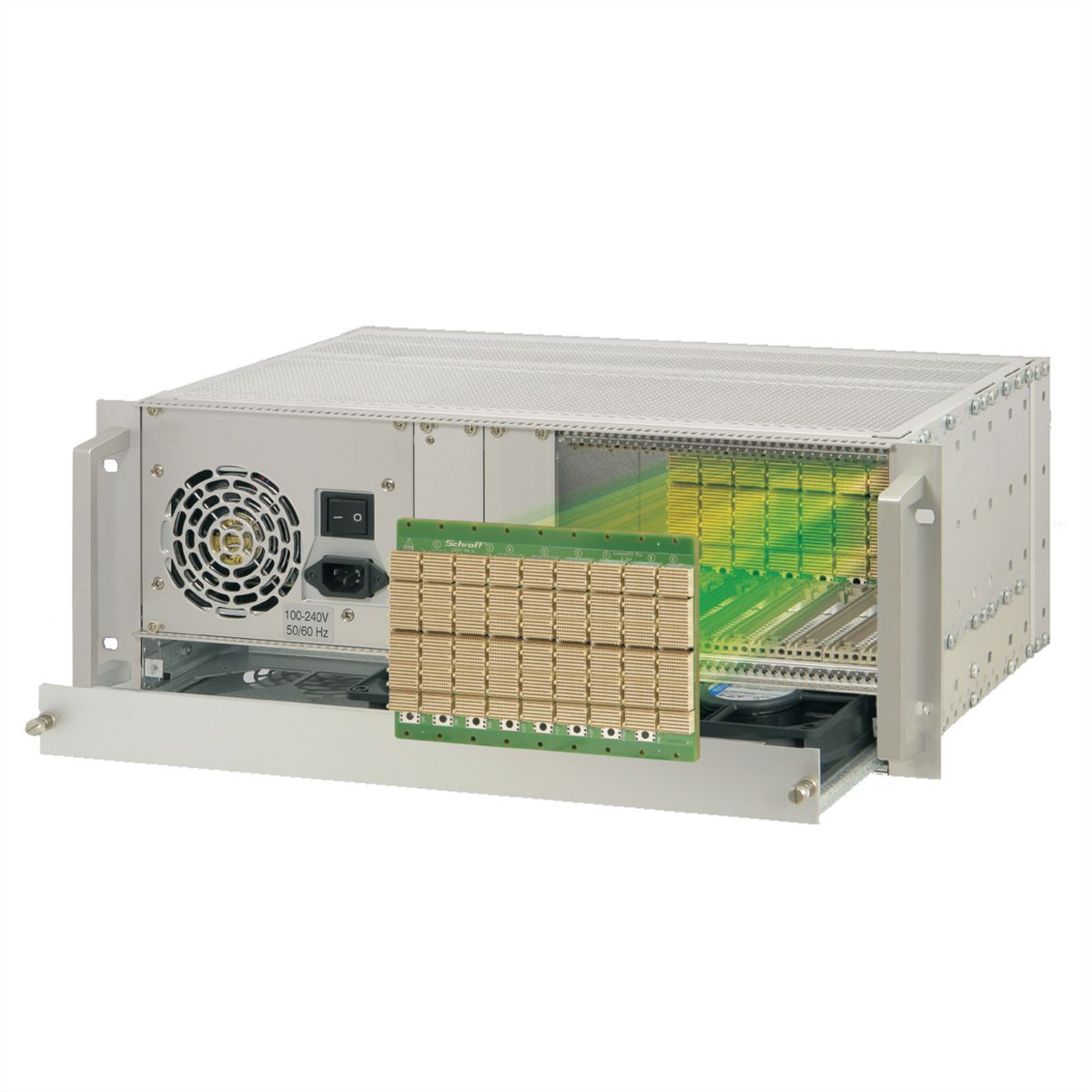

CPCI Serial System mit ATX Netzteil, 4 HE, 9 Slot, ohne Rear I/O

CPCI SERI.9SL 4U NO REAR I/O

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11; Backplane konform zu PICMG CPCI-S.0 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 3 HE, 160 mm tief, 9 Slot - Backplane9 Slot, 3 HE, CompactPCI Serial - ATX-Netzgerät, 300 W - Entwärmung durch 1 HE Hot-Swap-Lüftereinheit von unten nach oben - Einbaumöglichkeit für Slim-Line DVD-Laufwerk und Harddisk

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: CompactPCI Systeme
Höheneinheiten: 4 HE
Höhe: 177 mm
Tiefe: 275 mm
Verpackungshöhe: 0 mm
Verpackungsbreite: 0 mm
Verpackungstiefe: 0 mm
Paketgewicht: 11.43 kg

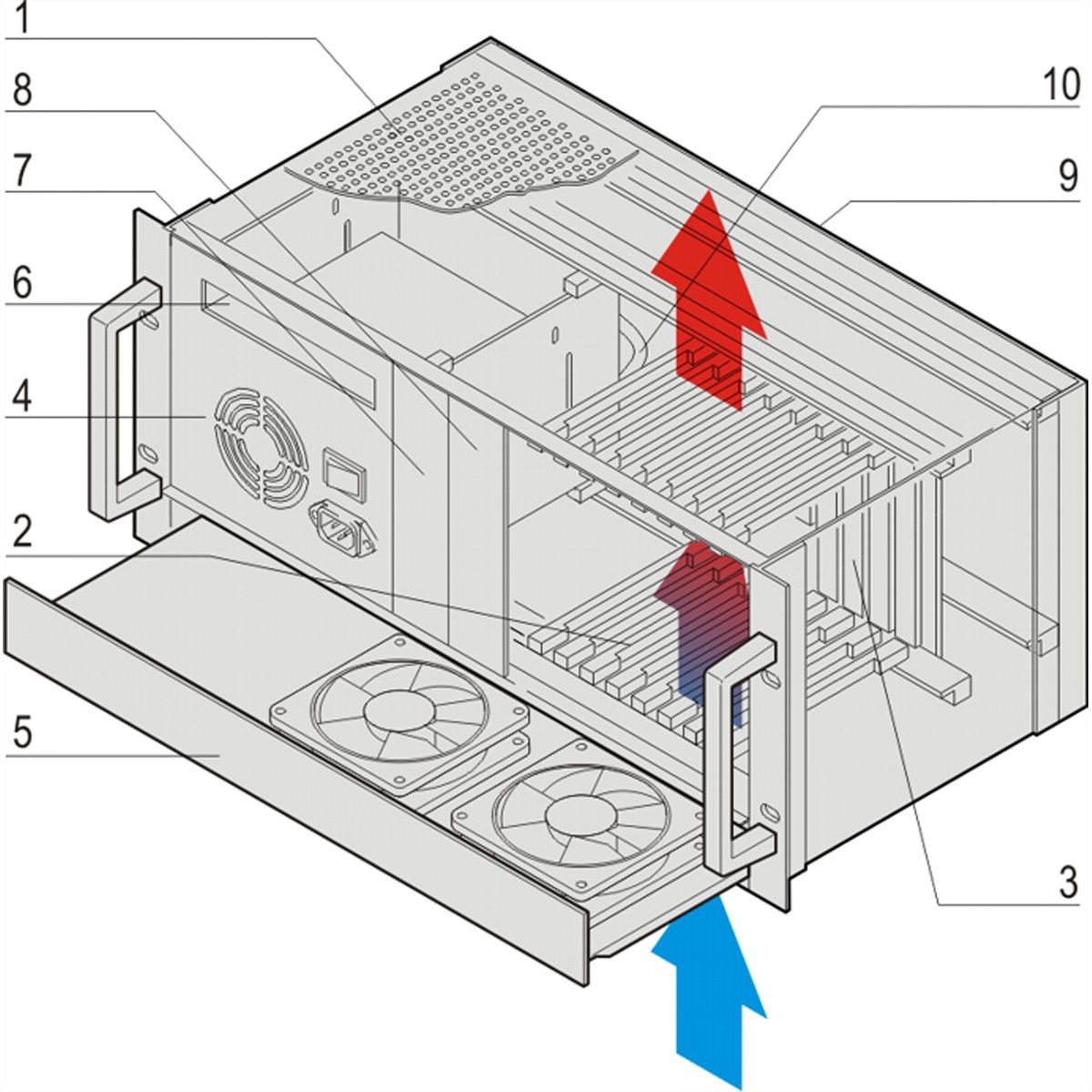

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):: Geschirmter 19"-Einschub, Al; perforiertes Deck- und Bodenblech; Frontgriffe
Pos.2 (9x):: Steckplatz vorn; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (3 HE, 160 mm tief)

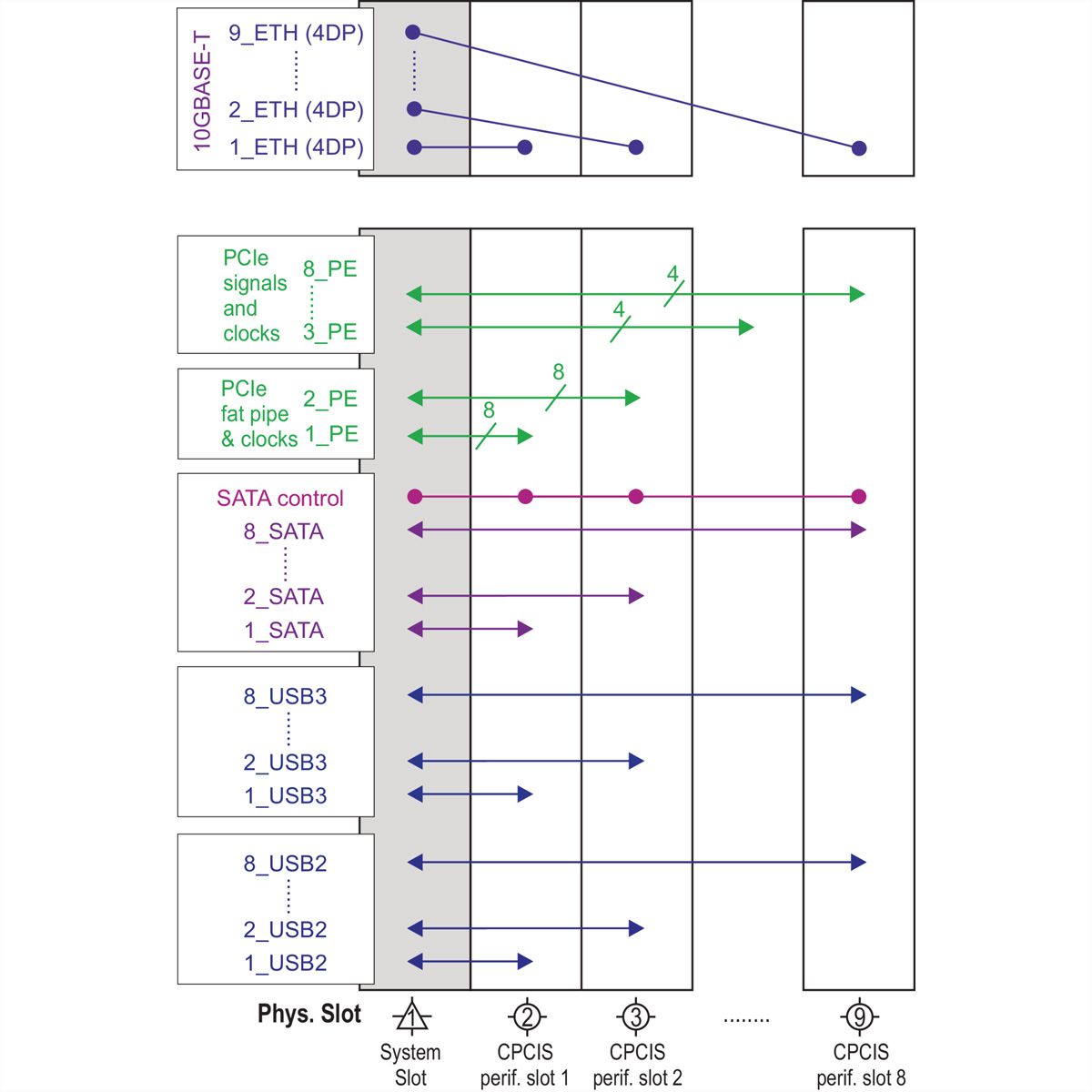

Pos.3 (1x):: Backplane für 3 HE-Karten; 9 Slot CompactPCI Serial (Single Star Topologie, Bestell-Nr. 23007-612)
Pos.4 (1x):: ATX-Netzgerät 300 W, 32 TE; Weitbereichseingang 100 ... 240 VAC (3,3 V/28 A, 5 V/35 A, 12 V/22 A, -12 V/0,8 A); IEC-Kaltgerätestecker; Netzschalter; Lüfter
Pos.5 (1x):: Hot-Swap-Lüfterwanne, ausziehbar, 1 HE, 2 x 12 VDC Ventilator
Pos.6 (1x):: Laufwerkskassette zum Einbau eines Slim-Line DVD-Laufwerks
Pos.7 (1x):: Laufwerkskassette 3 HE, 8 TE, zum Einbau einer Harddisk
Pos.8 (1x):: Frontplatte, vorn, 3 HE, 8 TE
Pos.9 (1x):: Frontplatte, hinten, 3 HE, 84 TE
Pos.10 (1x):: Kabelbaum zur Verbindung aller Systemkomponenten
