SCHROFF 1 HE Luftleiteinschub für 19"-Lüftereinschübe - LUFTZUFUEHR 1HE 2REI.RAL7035

Art.-Nr. 10713-141 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 10713141 EAN 4036088113970 Paketgewicht 1.861 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 13.08.2026
PDF herunterladen

Beschreibung

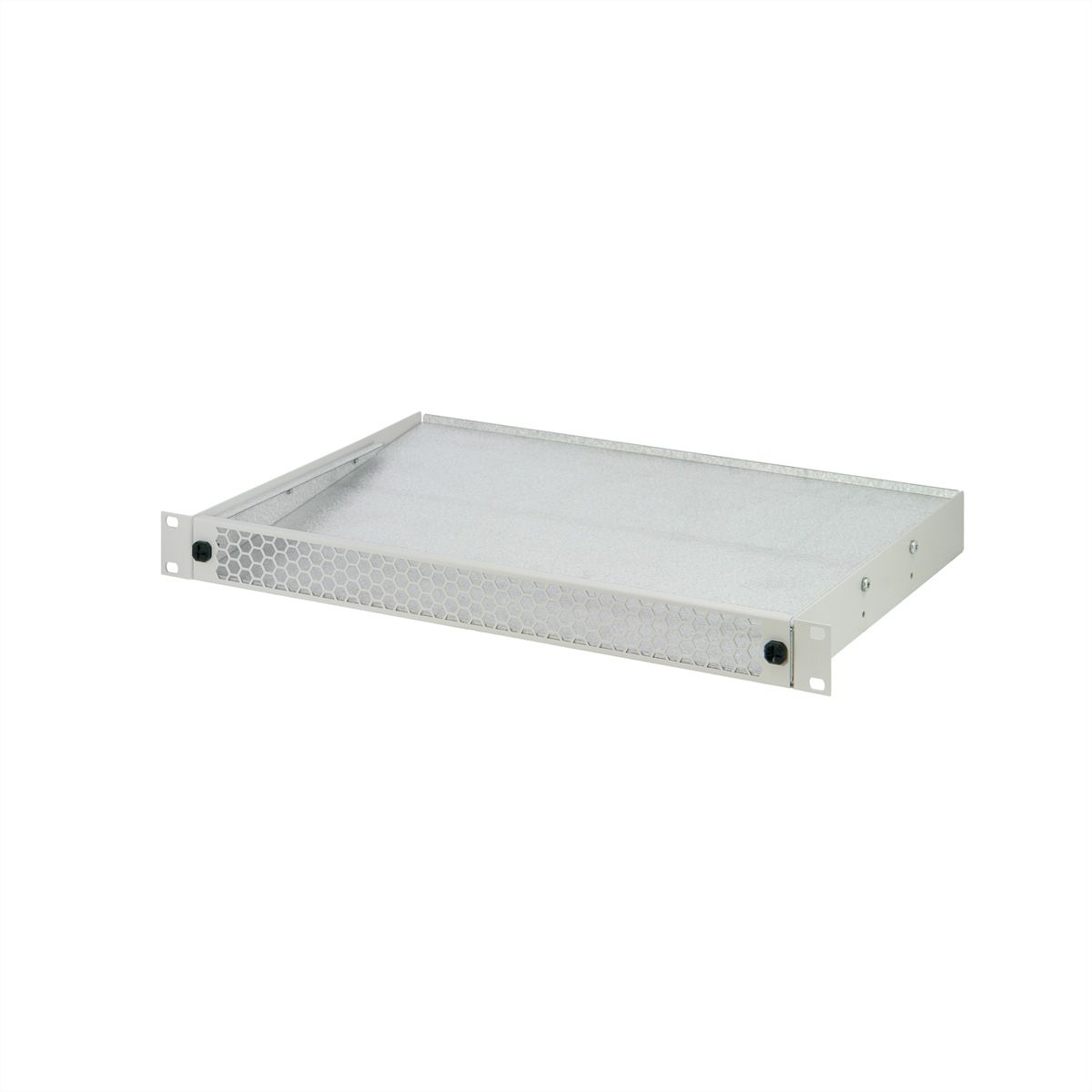

1 HE Luftleitblech für 19" Lüftereinschub, 6 Lüfter, perforierte Front, 330 mm tief, RAL 7035

AIR GUIDE 1U 2-ROW RAL7035

Optimierte Kühlung zusammen mit 19"-Lüftereinschüben - Vermeidung der zunehmenden vertikalen Erwärmung durch verbesserte Luftführung - Einbaumöglichkeiten:Ein Luftleiteinschub: Die kühle Luft wird von vorne zugeführt; und nach oben abgeleitet - Zwei Luftleiteinschübe: Die kühle Luft wird von vorne angesaugt, nach oben umgeleitet und nach hinten ausgeleitet (siehe Grafik Applikation) - Ausführungen: - Mit geschlossener Frontplatte zum Umleiten der Luftführung - Mit perforierter Frontplatte zum Ein/Ausleiten der Luft - Optional mit Filtermatte, einfach während des Betriebs austauschbar

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Lüfter
Farbe
grau
Rastermaß
482,6 mm (19 Zoll)
Höheneinheiten
1 HE
RAL-Farbe
RAL 7035 Lichtgrau
Verpackungshöhe
60 mm
Verpackungsbreite
360 mm
Verpackungstiefe
490 mm
Paketgewicht
1.861 kg
Lieferumfang (montiert):
Pos.1 (1x):
Luftführungsblech, St, 1 mm, Oberfläche Zincor, Breite 432,8 mm (ohne Seitenwand)
Pos.2 (2x):
Seitenwand, St, 1,5 mm, Oberfläche Zincor; mit 19"-Befestigungswinkel, pulverbeschichtet (Farbe siehe Bestellinformationen)
Pos.3a (1x):
Frontplatte, perforiert, St, 1,5 mm, Oberfläche Zincor, pulverbeschichtet (Farbe siehe Bestellinformationen); zwei Schnellverschlüsse, schwarz
Pos.3b (1x):
Frontplatte, geschlossen, St, 1,5 mm, Oberfläche Zincor, pulverbeschichtet (Farbe siehe Bestellinformationen); zwei Schnellverschlüsse, schwarz
Pos.4 (1x):
Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (759.8 KB) Hersteller-Datenblatt - English (758.8 KB) Weitere PDF-Daten - Benutzeranleitung (pdf) - Deutsch (2.0 MB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
