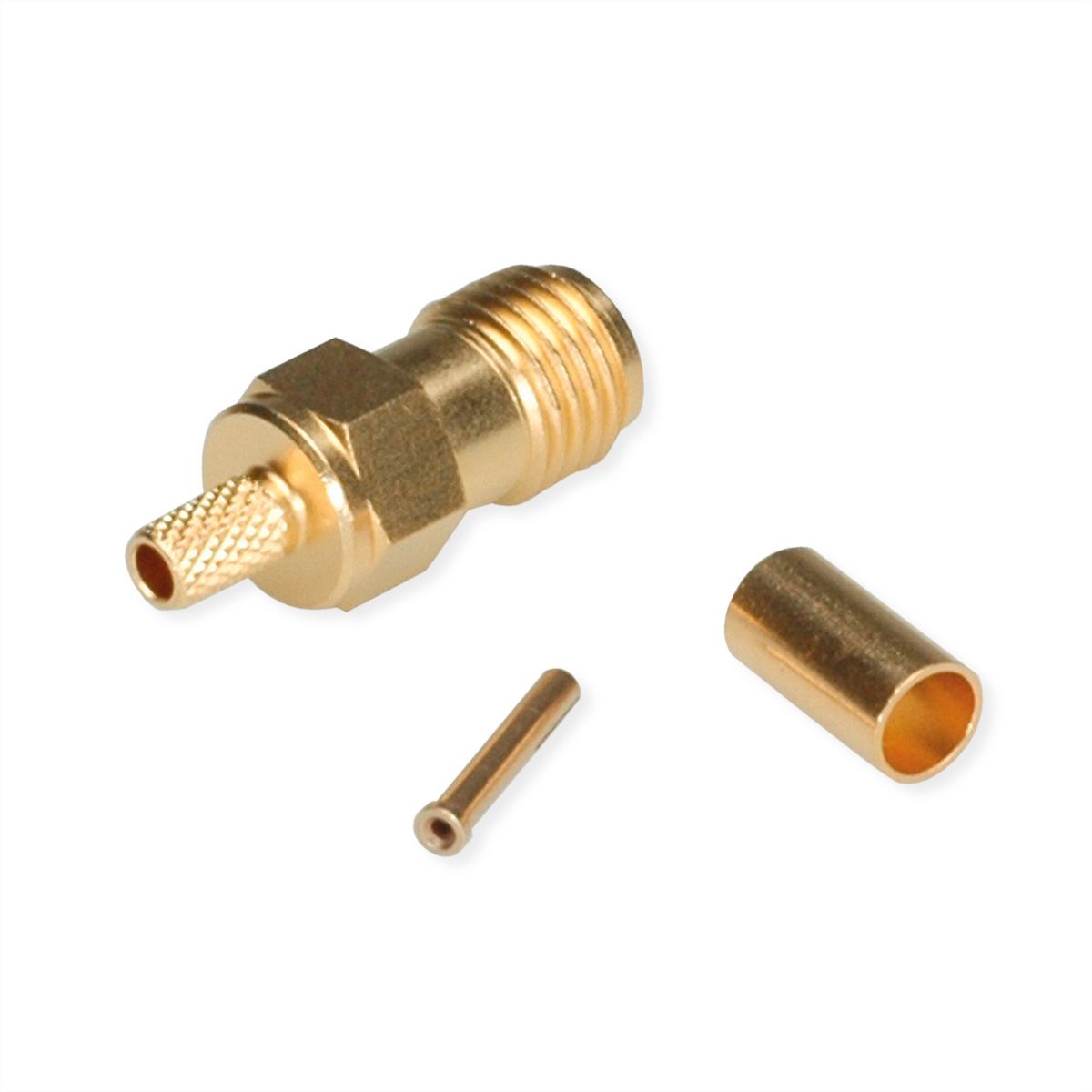

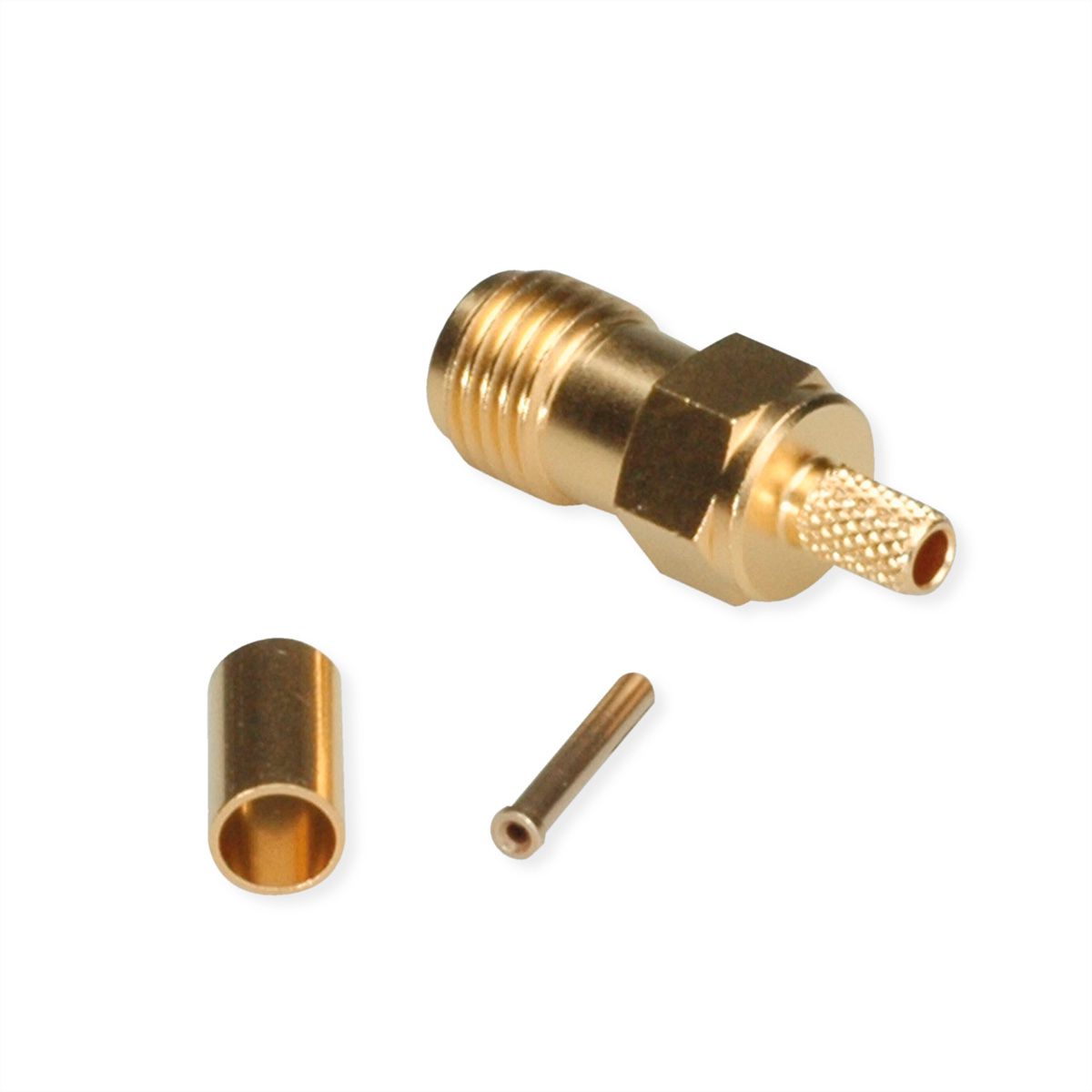

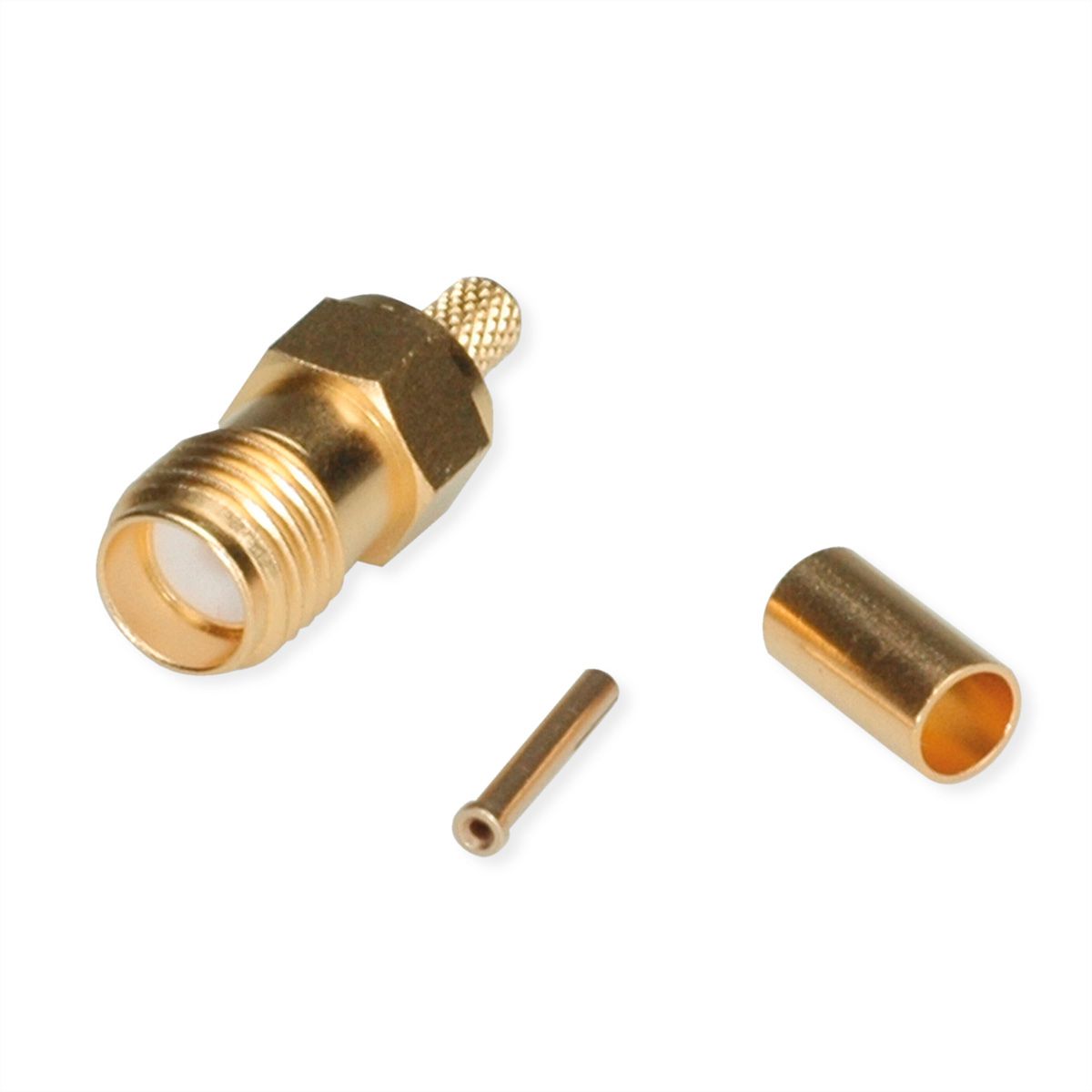

TELEGÄRTNER Prise SMA femelle pour RG-316/U, plaqué or Connexion à souder/à sertir

Numéro d'article 21.17.0442 Marque / Constructeur TELEGÄRTNER Référence constructeur 100024672 EAN 4018359120894 Poids du colis 0.012 kg
TELEGÄRTNER

Inscrivez-vous pour voir nos prix et pouvoir commander. Livraison uniquement à l'industrie, au commerce, à l'artisanat, aux institutions publiques, aux autorités et aux institutions comparables. Pas de vente aux particuliers !

Connexion
Disponible env. 21.12.2026

Description

La série SMA comprend des connecteurs coaxiaux très couramment utilisés avec des capuchons à vis. Selon la version, ils peuvent être utilisés jusqu'à une fréquence de 18 GHz. L'impédance caractéristique est de 50 Ω. Les connecteurs SMA sont utilisés dans les communications mobiles, les satellites et la technologie de mesure, entre autres applications.

  • Désignation de l'article : SMA Jck str sd/cr G7 Au (ancienne référence J01151A0051)
  • Groupe de câbles ; câble : G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0,48 L/1,5 AF)
  • Remarques : soudure/sertissage
  • Surface : or

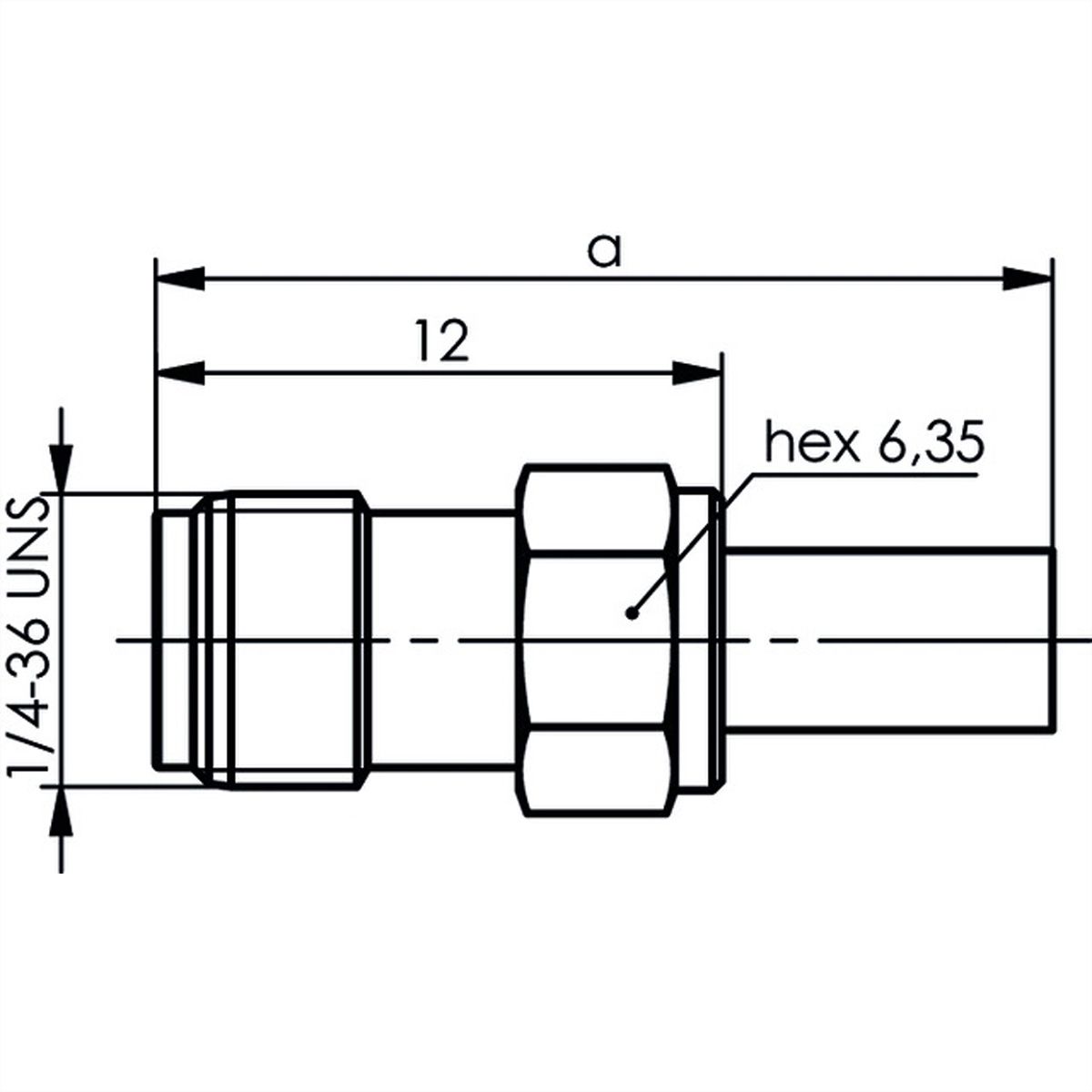

  • Dimensions : a=19
  • Montage : C0703
Caractéristiques électriques
  • Impédance caractéristique 50 Ω
  • Rigidité diélectrique 1 kV/50 Hz
  • Tension de service ≤ 335 V/50 Hz
  • Résistance de contact conducteur interne ≤ 3 mΩ
  • Résistance de contact conducteur externe ≤ 2 mΩ
  • Résistance d'isolement ≥ 5 GΩ

Spécifications

Constructeur
TELEGÄRTNER
Groupe de produits
Connecteurs coaxiaux
Types de produits
SMA Straight Jack Crimp
Couleur
or
Nombre de ports
1
Type de connecteur face 1
Connecteur SMA
Genre du connecteur face 1
Femelle
Type de connecteur face 2
Raccordement à souder / à sertir
Classe de protection (Code IP)
IP68
Direction de la prise
droit
Impédance caractéristique
50 Ohm
Hauteur
6.35 mm
Largeur
6.35 mm
Profondeur
19 mm
Poids
2 g
Hauteur du colis
30 mm
Largeur du colis
100 mm
Profondeur du colis
130 mm
Poids du paquet
0.012 kg
