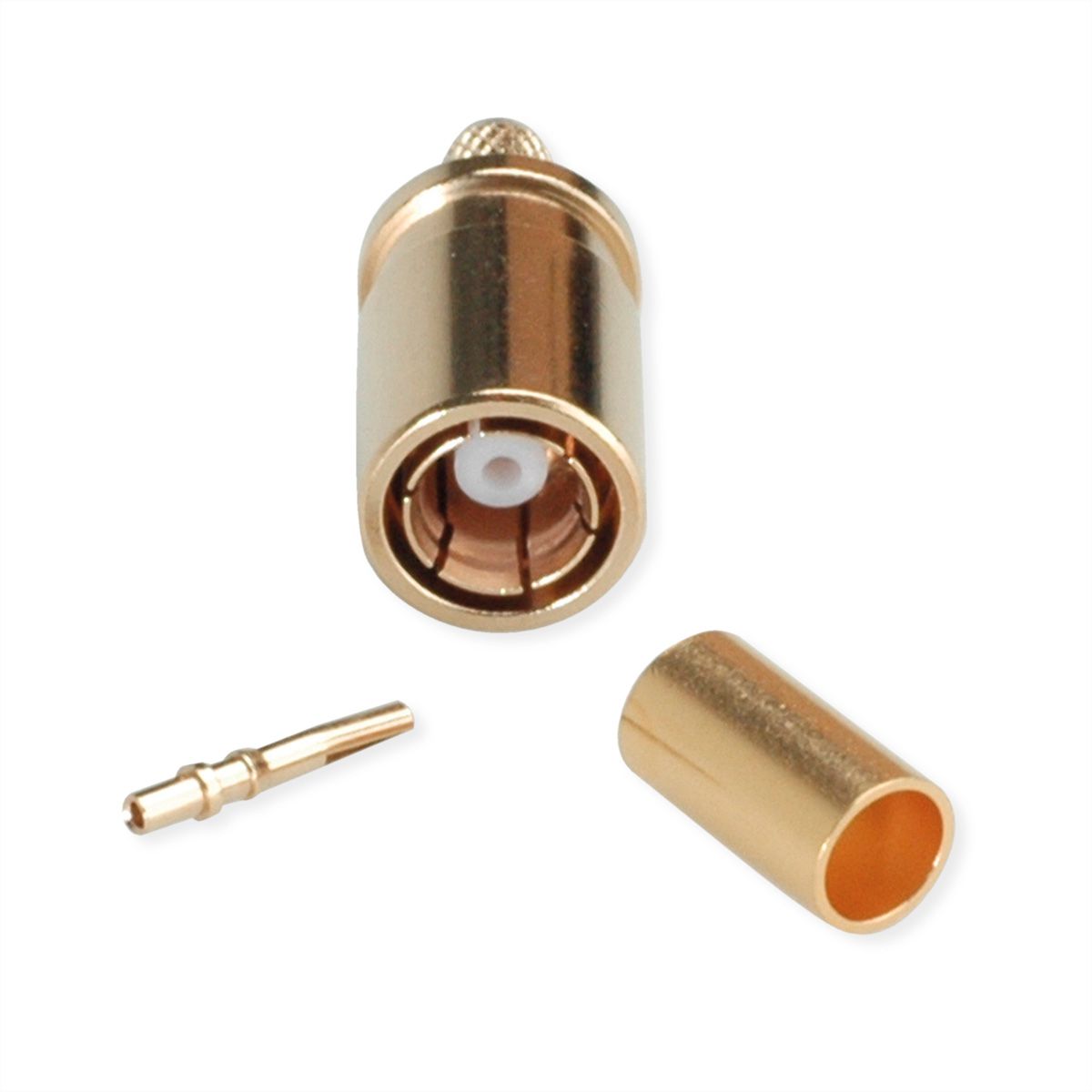

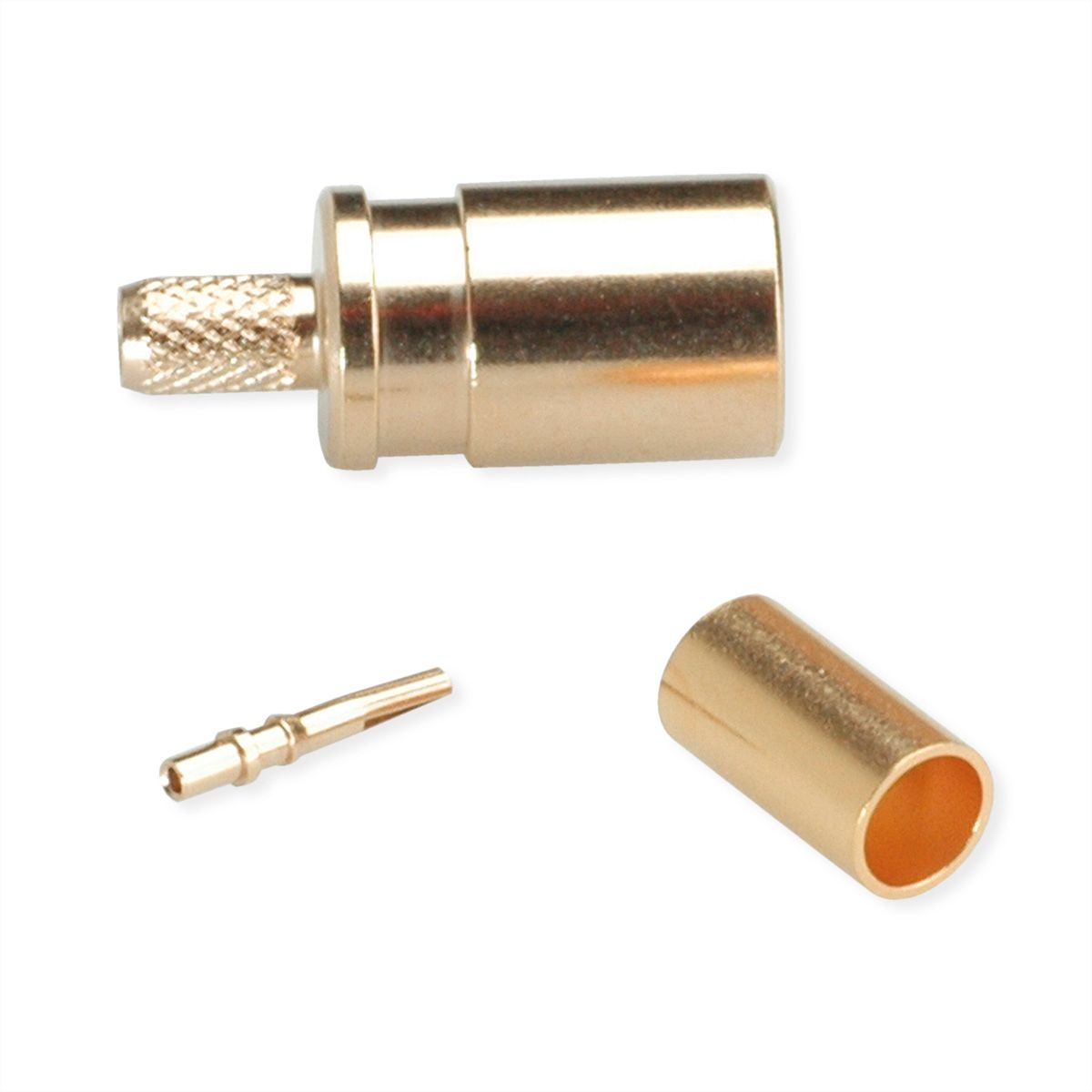

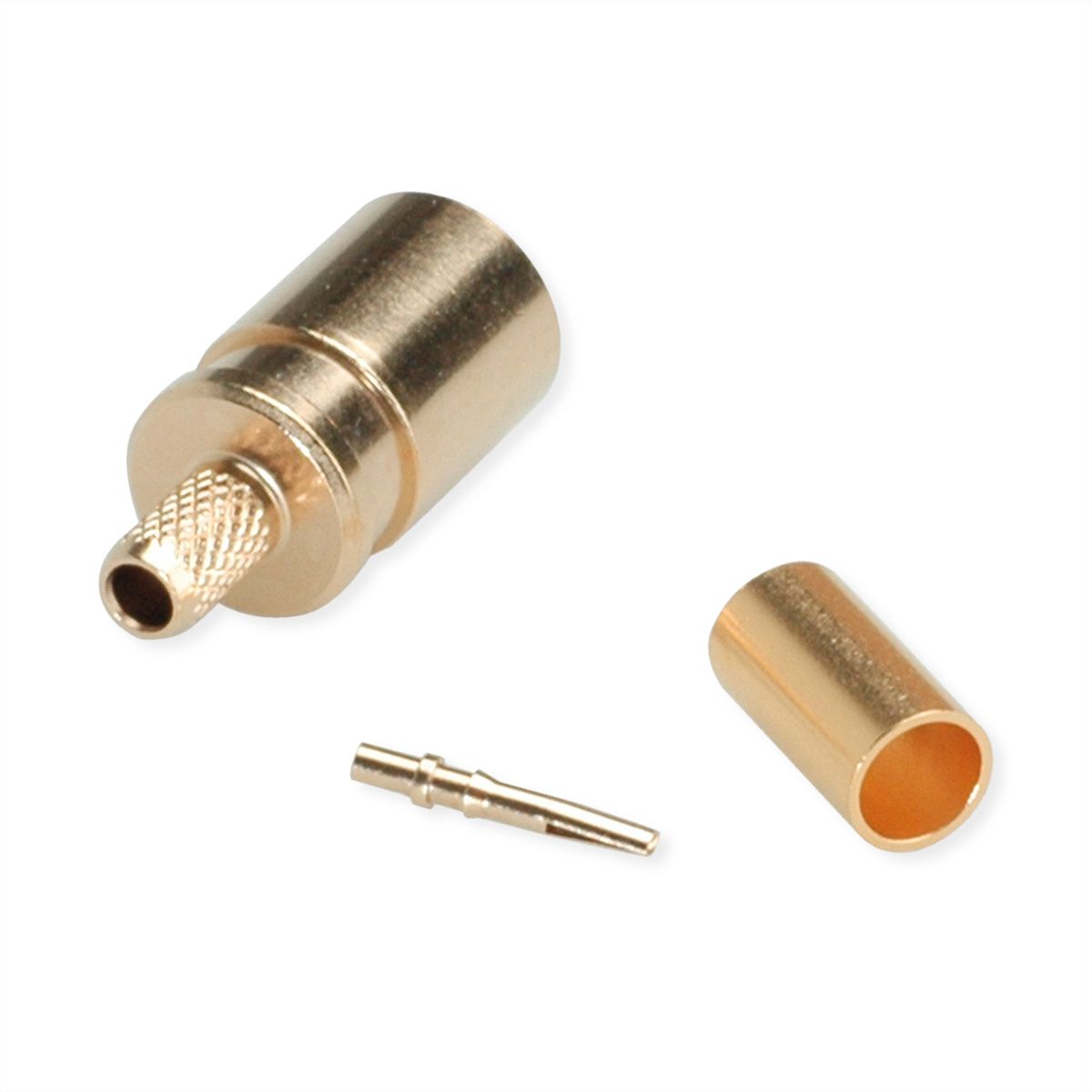

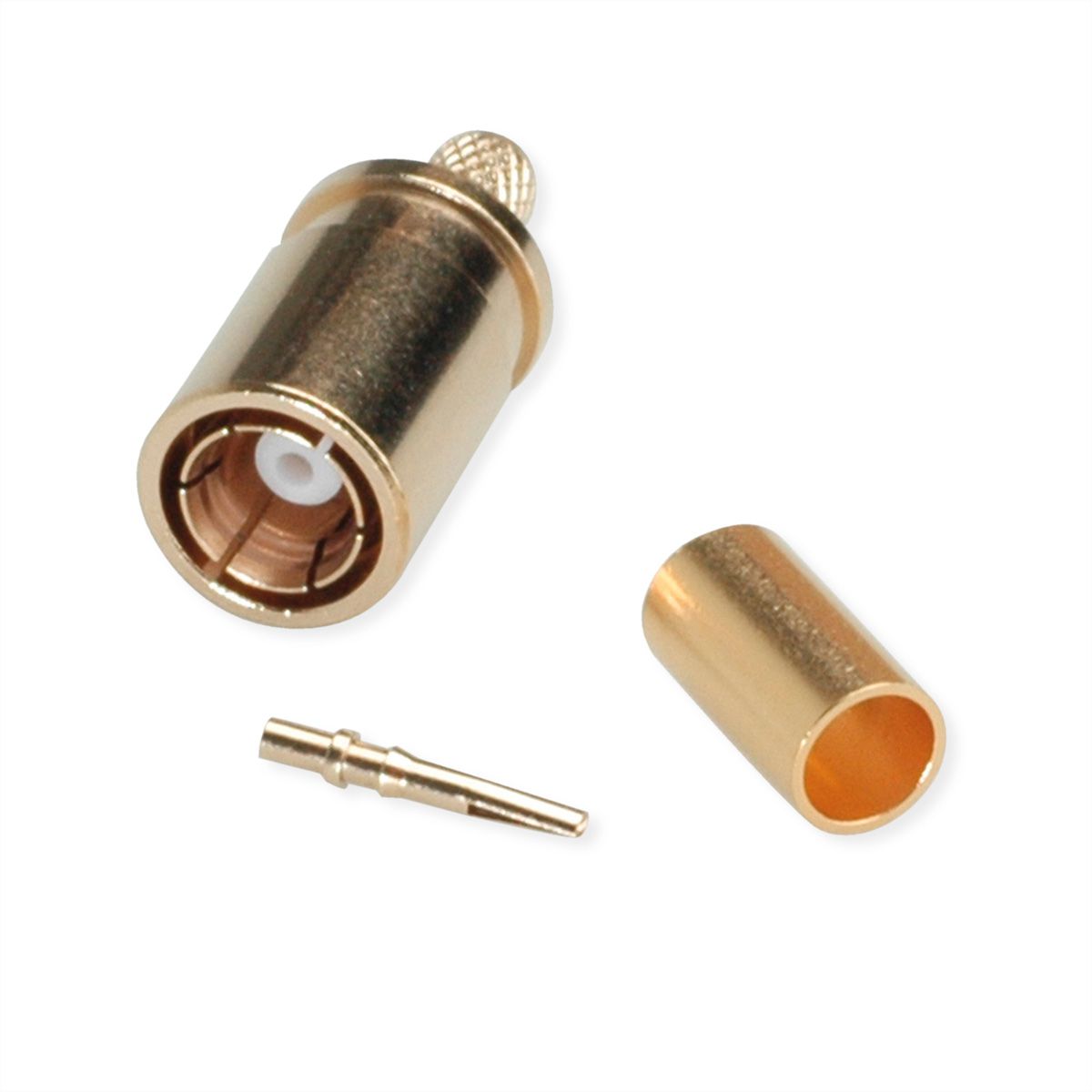

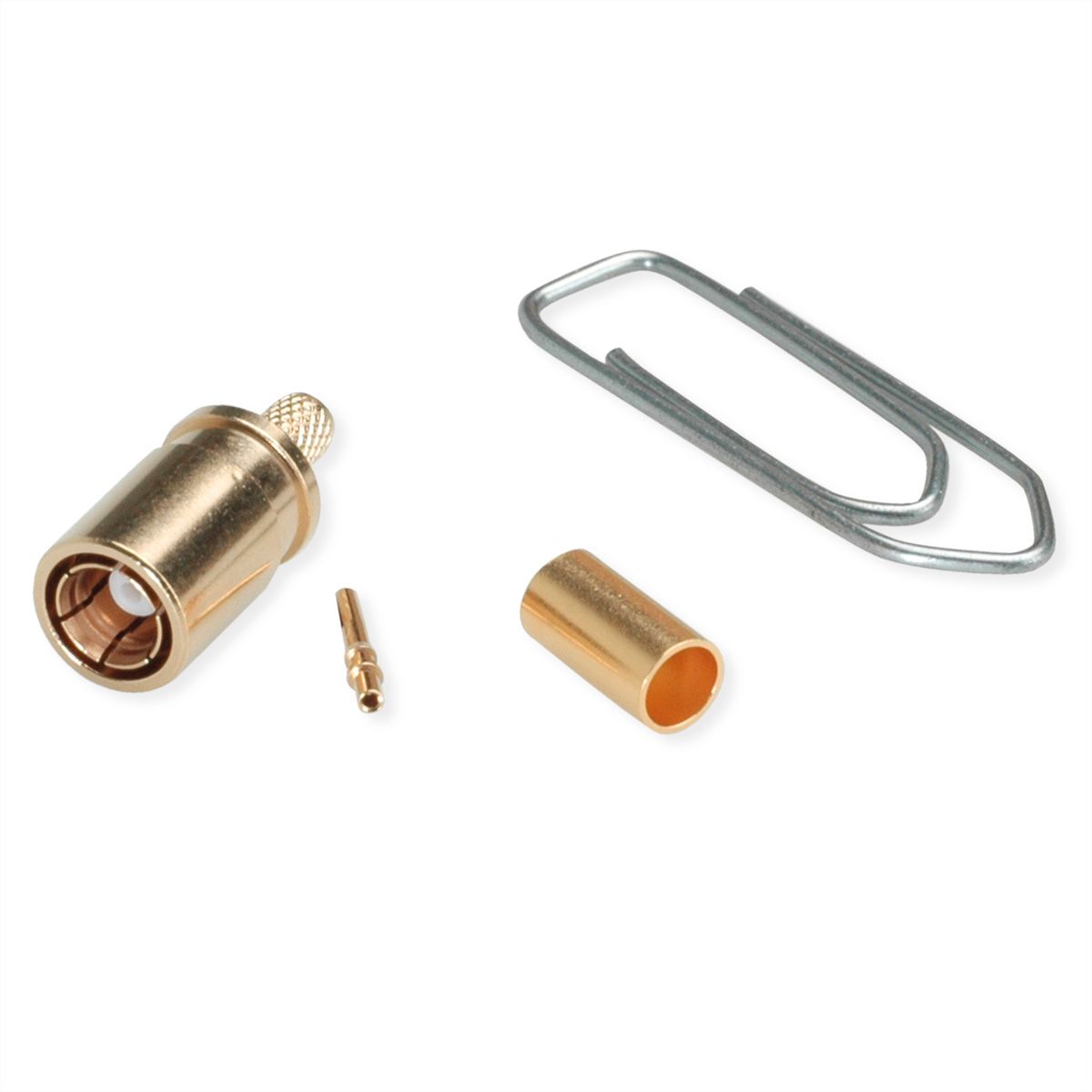

TELEGÄRTNER Prise femelle SMB G7 (RG-316/U) sertir/sertir

Numéro d'article 21.17.0468 Marque / Constructeur TELEGÄRTNER Référence constructeur 100024878 EAN 4018359296032 Poids du colis 0.022 kg
TELEGÄRTNER

Inscrivez-vous pour voir nos prix et pouvoir commander. Livraison uniquement à l'industrie, au commerce, à l'artisanat, aux institutions publiques, aux autorités et aux institutions comparables. Pas de vente aux particuliers !

Connexion
Disponible
Commandé avant 15 heures - généralement expédié le jour même

Description

Les connecteurs SMB sont dotés d'une technologie encliquetable qui garantit une connexion rapide mais sécurisée et peuvent être utilisés jusqu'à une fréquence de 4 GHz. Les connecteurs ont une impédance caractéristique de 50 ohms.

  • Désignation de l'article : SMB Jck str cr/cr G7 Au (ancienne référence J01161A0691)
  • Série : SMB
  • Groupe de câbles ; Câbles : G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0,48 L/1,5 AF)
  • Remarques : sertissage/sertissage
  • Surface : or
  • Montage : C4116
Caractéristiques électriques
  • Résistance de contact conducteur interne ≤ 5 mΩ
  • Résistance de contact conducteur externe ≤ 2,5 mΩ
  • Résistance d'isolement ≥ 1 GΩ
  • Rigidité diélectrique 750 V / 50 Hz
  • Impédance caractéristique 50 Ω

Spécifications

Constructeur
TELEGÄRTNER
Groupe de produits
Connecteurs coaxiaux
Types de produits
SMB Straight Jack Crimp
Couleur
or
Nombre de ports
1
Type de connecteur face 1
Connecteur SMB
Genre du connecteur face 1
Femelle
Type de connecteur face 2
Raccordement à sertir
Direction de la prise
droit
Impédance caractéristique
50 Ohm
Gamme de fréquence (max.)
4 GHz

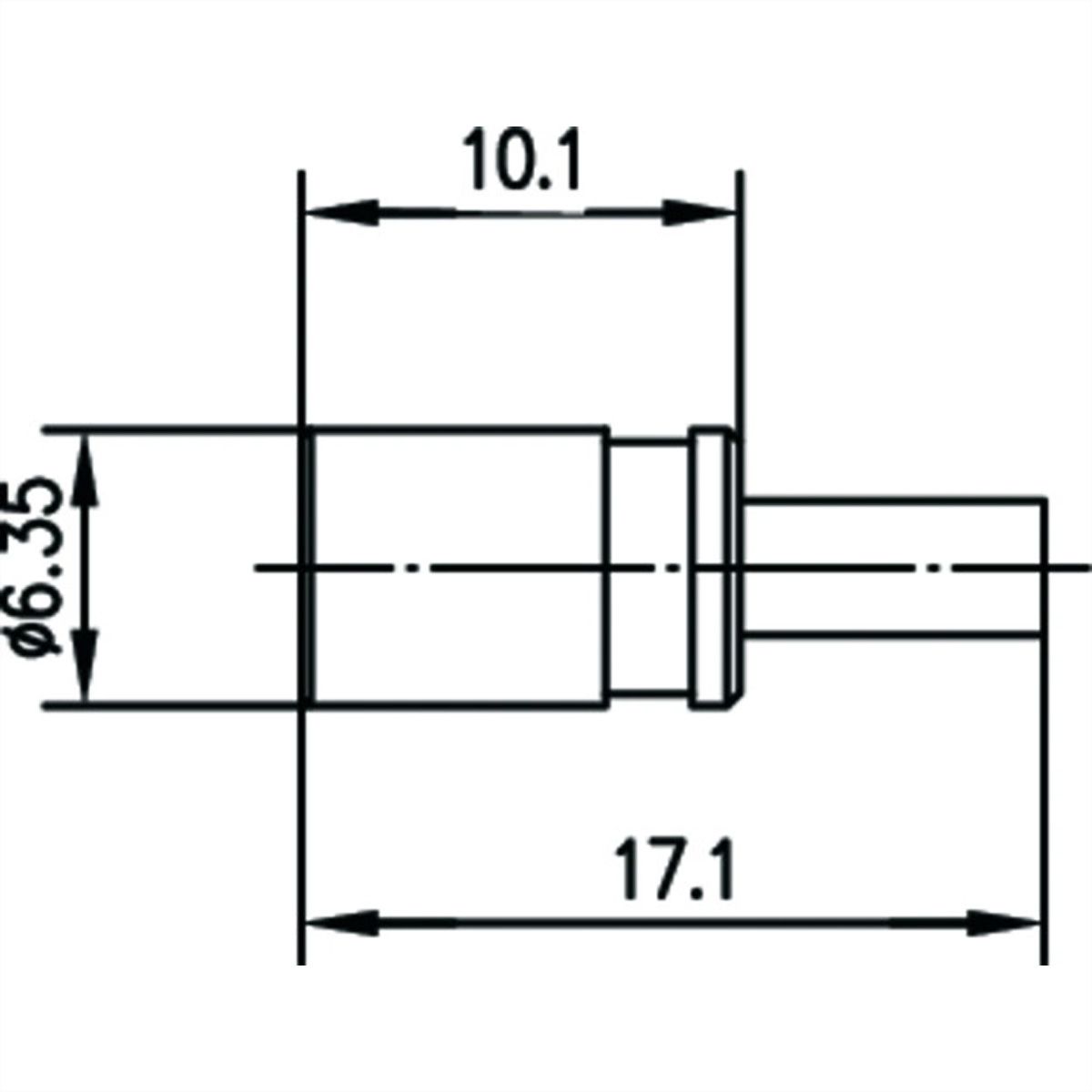

Hauteur
6.35 mm
Largeur
6.35 mm
Profondeur
17.1 mm
Poids
2.37 g
Hauteur du colis
30 mm
Largeur du colis
80 mm
Profondeur du colis
130 mm
Poids du paquet
0.022 kg

Téléchargements

Fiche technique du fabricant - English (59.2 Kio)
